Průvodce pro kutily: Sestavení lineárního pohonu OpenBuilds Mini V



Dnes jsme se rozhodli poskytnout vám krátký návod, který by měl každému pomoci postavit si svůj první lineární pohon založený na profilech V-Slot.

K tomuto článku jsme natočili video, které najdete jak na našem kanálu YouTube, tak je zveřejněno na našem facebookovém profilu V-Slot.
Video ukazuje, jak krok za krokem sestavit lineární aktuátor OpenBuilds Mini V.

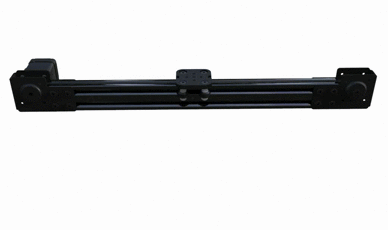

Lineární aktuátor Mini V je velmi zajímavým základem pro stavbu zařízení, jako je 3D tiskárna , posuvná kamera, laser a další.

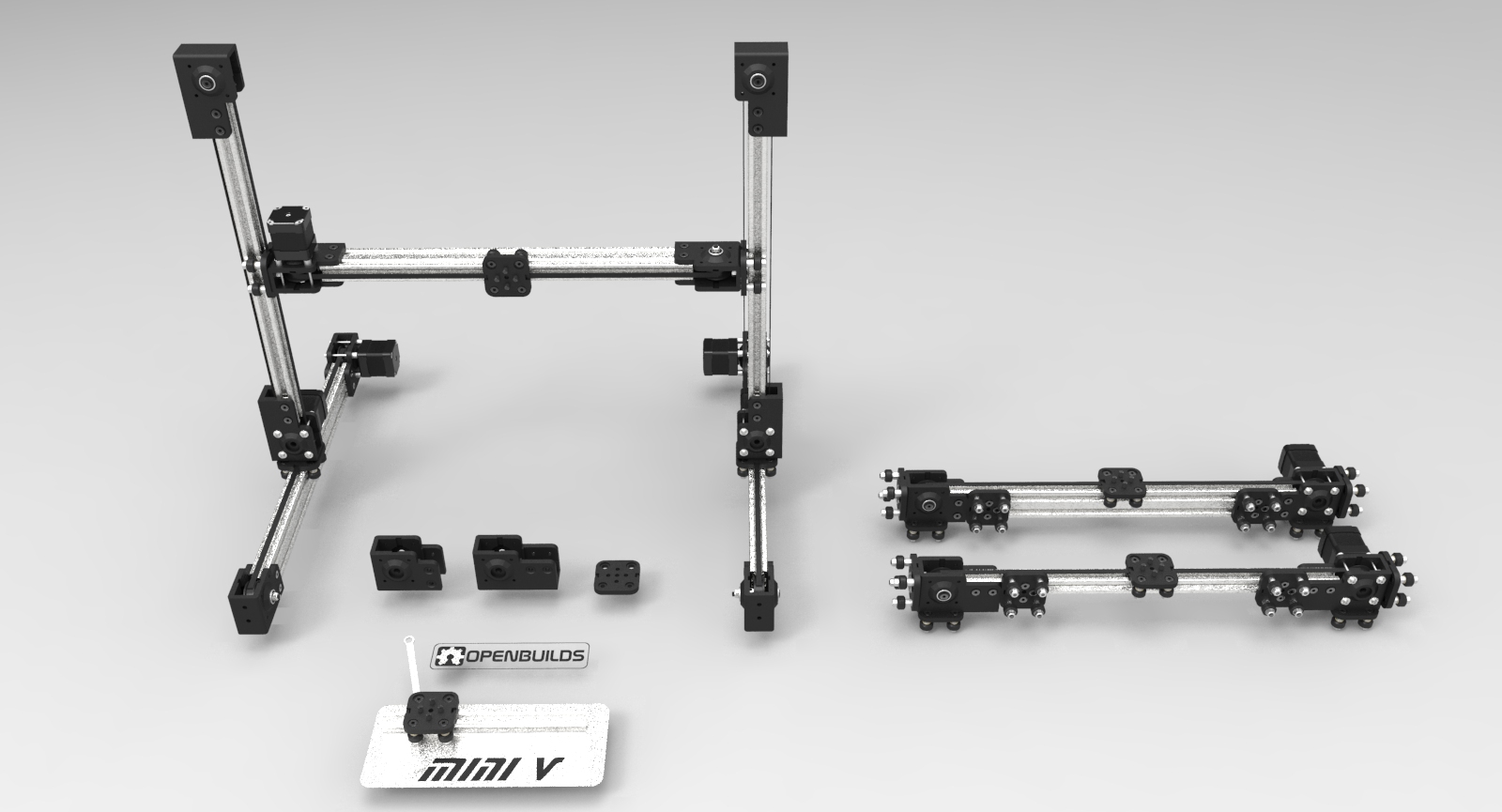

Příklady konstrukcí vytvořených na základě tohoto prvku najdete na fotografiích níže.





Tuto příručku jsme vytvořili na základě informací dostupných na webových stránkách výrobce OpenBuilds - najdete zde i mnoho dalších velmi zajímavých projektů.

Zveme všechny, aby se podívali na video a seznámili se se seznamem komponent potřebných k sestavení zařízení.

Všechny komponenty najdete v našem obchodě V-Slot.pl.





                                                     SEZNAM PRVKŮ



pos	Popis	Množství	LINK
1	Šrouby M5 x 6 mm	1 op	https://www.v-slot.pl/pl/p/Sruby-M5-z-plaskim-lbem-25szt/418
2	Šrouby M5 x 25 mm	1 op	https://www.v-slot.pl/pl/p/Sruby-M5-z-plaskim-lbem-25szt/418
3	Šrouby M5 x 35 mm	1 op	https://www.v-slot.pl/pl/p/Sruby-M5-z-plaskim-lbem-25szt/418
4	Dvojitá matice T-NUT	8 ks	https://www.v-slot.pl/pl/p/T-Nut-podwojny-1-szt/286
5	Hliníkový distanční prvek 6 mm	8 ks	https://www.v-slot.pl/pl/p/Dystans-aluminiowy-6mm/250
6	OZUBENÉ KOLO - GT2 (2MM) - 30 ZUBŮ	1 ks	https://www.v-slot.pl/pl/p/Kolo-zebate-GT2-2mm-30-zebow/321
7	EXCENTRICKÉ POUZDRO - 6 MM	2 ks	https://www.v-slot.pl/pl/p/Tuleja-mimosrodowa-6mm/254
8	SADA VÁLEČKŮ: SADA MINI V KOL	4 ks	https://www.v-slot.pl/pl/p/Zestaw-Rolka-Mini-V-Wheel-Kit/310
9	SADA ŘEMENIC: SADA NAPÍNACÍCH KLADEK	1 ks	https://www.v-slot.pl/pl/p/Zestaw-kola-pasowego-Idler-Pulley-kit/311

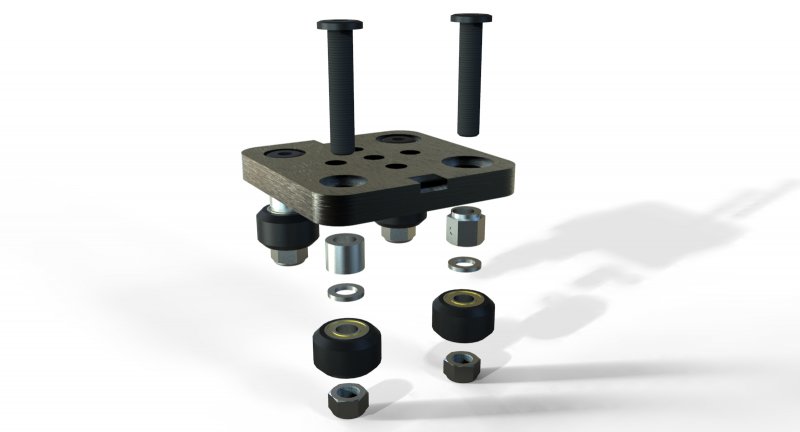

10	Mini V portálová deska	1 ks	https://www.v-slot.pl/pl/p/Plytka-Mini-V-Gantry-Plate/195
11	Šroub M3 * 25 mm	1 op	https://www.v-slot.pl/pl/p/Sruby-imbusowe-M3x12mm-z-lbem-kulistym-25-sztuk/82
12	KONCOVÝ DÍL S DRŽÁKEM PRO MOTOR NEBO VÁLEC	2 ks	https://www.v-slot.pl/pl/p/Element-koncowy-z-mocowaniem-dla-silnika-lub-rolki/193
13	ROZVODOVÝ ŘEMEN GT2 (L * ~2,5)	odpovídají L	https://www.v-slot.pl/pl/p/Pasek-zebaty-GT2-metr/415
14	Motor NEMA 17	1 ks	https://www.v-slot.pl/pl/p/Nema-17-Silnik-krokowy-1.8-stopniakrok/232
15	Hliníkový profil 2040 , zvolte délku (L)	1 ks	https://www.v-slot.pl/profile-aluminiowe-vslot2040
