Překrytí založené na čipu DS2482-100 pro Raspberry Pi verze A+ / B+ / 2 / 3 / 3+ / Zero / Zero W umožňuje používat protokol 1-Wire. Pomocí této překryvné vrstvy je možné provést převod na rozhraní I2C. Modul je vybaven konektorem RJ12, elektrostatickou ochranou a možností samostatného napájení.

Technické údaje: - Vnitřní rozhraní je vybaveno rozhraním pro připojení k síti:

• NapájenĂ­: 5 V
• ŘídicĂ­ jednotka: DS2482S
• RozhranĂ­ 1-Wire s ochrannou diodou proti ESD
• MoĹľnost kaskádovĂ©ho zapojenĂ­
• Port 5 V s vyrovnávacĂ­ pamÄ›tĂ­
• ExternĂ­ napájecĂ­ vstup pro rozhranĂ­ 1-Wire.
• Volba adresy I2C pomocĂ­ jumperĹŻ.
• ProvoznĂ­ napÄ›tĂ­ rozhranĂ­ I2C: 5 V
• Proud na 1-Wire pinech: 20 mA
• CelkovĂ˝ maximálnĂ­ proud: 100 mA
• SoučástĂ­ balenĂ­ je 2x20 pinovĂ˝ a RJ12 konektor pro vlastnĂ­ pájenĂ­

Napájení:

Piny GPIO umožňují připojení dalších překryvných zařízení. Existuje však možnost připojit externí zdroj 5 V, který snižuje zatížení minipočítače. Pokud je použit externí zdroj, je třeba odstranit pájecí propojku označenou Power, aby se oddělilo napětí Raspberry od překryvu.

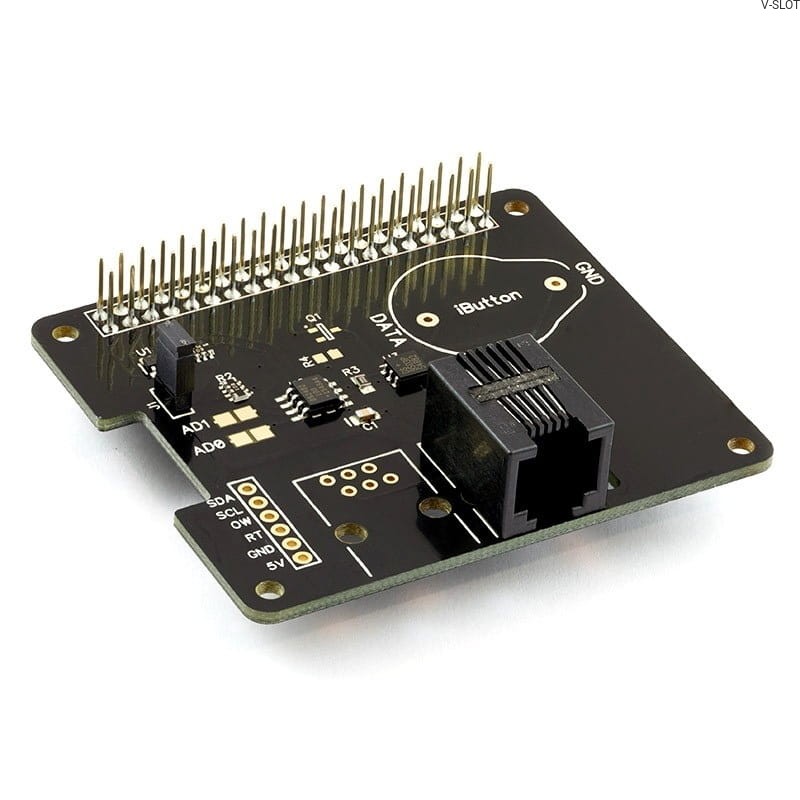

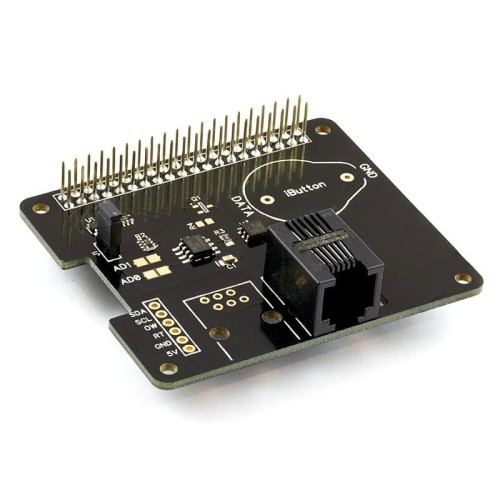

1 Wire Pi Plus DS2482 - 1-Wire modul pro Raspberry Pi:

1 Wire Pi Plus je překryvný modul pro Raspberry Pi Hat, který umožňuje rozšířit funkce minipočítače o podporu protokolu 1-Wire, oblíbeného v elektronických zařízeních a systémech automatizace budov.

Překrytí má možnost nezávislého napájení, což je vhodné zejména pro větší zátěže. Deska je také vybavena konektorem RJ12 a prvkem, který zajišťuje elektrostatickou ochranu.
