KRYSÍ ZAŘÍZENÍ V-MINION

3D tiskárna V-Minion je malá konstrukce vytvořená naším partnerem RatRig.
Stavebnice je navržena tak, aby se dala sama sestavit.

V SOUČASNÉ DOBĚ MŮŽE VZHLEDEM K VELMI VYSOKÉMU ZÁJMU O TENTO DESIGN DOBA DODÁNÍ PŘESÁHNOUT 20 PRACOVNÍCH DNŮ.

NAŠE SPOLEČNOST JIŽ PRACUJE NA ALTERNATIVNÍCH KOMPONENTECH, KTERÉ UMOŽNÍ RYCHLEJŠÍ DODÁNÍ.

3D tiskárna V-Minion je malý design vytvořený naším partnerem RatRig.
Stavebnice se sestavuje sama.

V našem obchodě V-SLOT můžete tiskárnu V-Minion zakoupit ve 3 různých variantách:

1. V-Minion : sada mechanických dílů
2. V-Minion : sada základních dílů
3. V-Minion : Kompletní sada

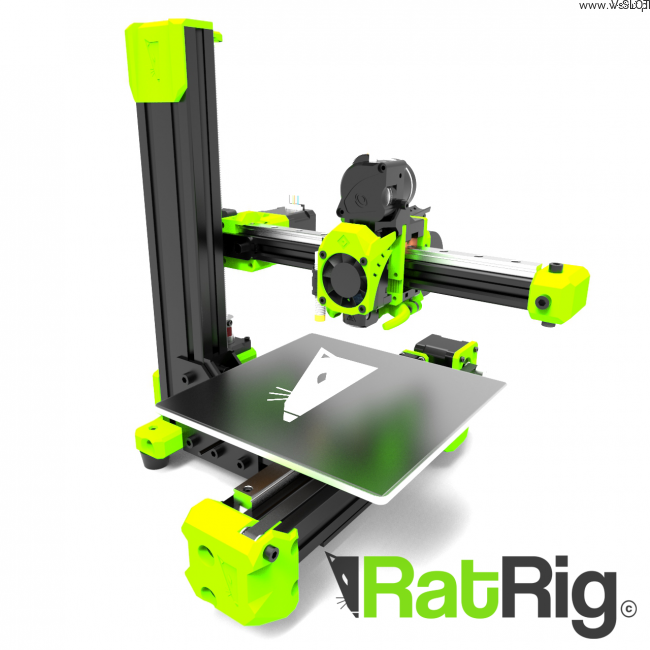

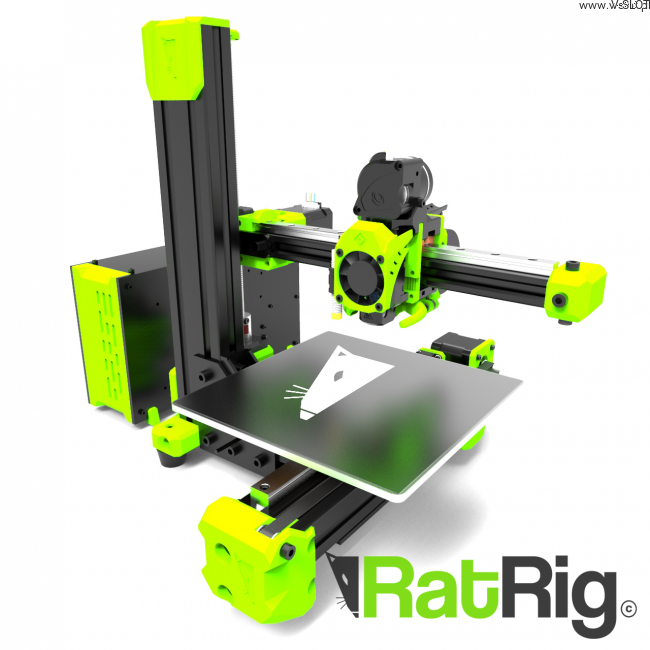

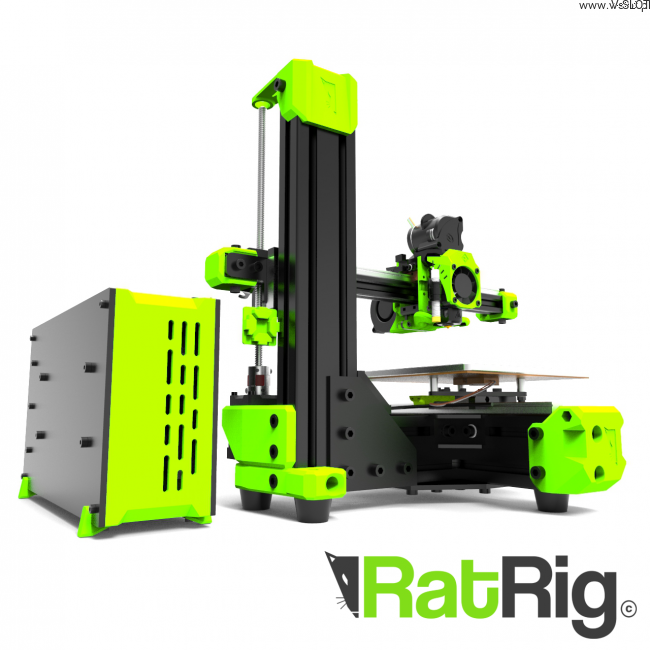

3D tiskárna Rat Rig V-Minion

V-Minion je vysoce kvalitní DIY (do-it-yourself) stavebnice malé kartézské 3D tiskárny. Tiskárna se vyznačuje vysokou tuhostí a rychlostí.

CO JE SOUČÁSTÍ STAVEBNICE V-MINION ?

1. SADA MECHANICKÝCH DÍLŮ V-MINION

Toto balení obsahuje pouze součásti pro stavbu rámu.
- Hliníkové profily
- Spojovací materiál
- Šrouby
- Podložky
- Lineární vedení a vozíky

K tomu je třeba připočítat elektroniku (včetně motorů, řídicí jednotky, vodičů, omezovačů atd.) a všechny tištěné komponenty.

2. SADA V-MINION ESSENTIALS

Toto balení obsahuje mechanickou stavebnici a veškerou elektroniku potřebnou k sestavení tiskárny.
Elektroniku si budete muset vytisknout sami a vytištěné díly přidat ke konstrukci.
Níže najdete seznam elektronických součástek, které jsou součástí stavebnice:

• motory Nema 17
• Extruder (Bondtech LGX lite)
• Phaetus Dragonfly BO Hotend
• Topné těleso Keenovo s tepelnou ochranou
• 5V sonda M8
• Řídicí jednotka BTT SKR 2.0
• Ventilátory (4010 a 5015) 3.



3. tiskárna V-MINION FULL KIT

V této sadě naleznete všechny komponenty obsažené v balení Essentials + tištěné komponenty. S touto sadou si můžete sestavit kompletní tiskárnu!
Jedinou součástkou, kterou si musíte zakoupit sami, je počítač Raspberry Pi.

Podrobný seznam komponent naleznete ZDE

DALŠÍ INFORMACE O TISKÁRNĚ V-MINION:

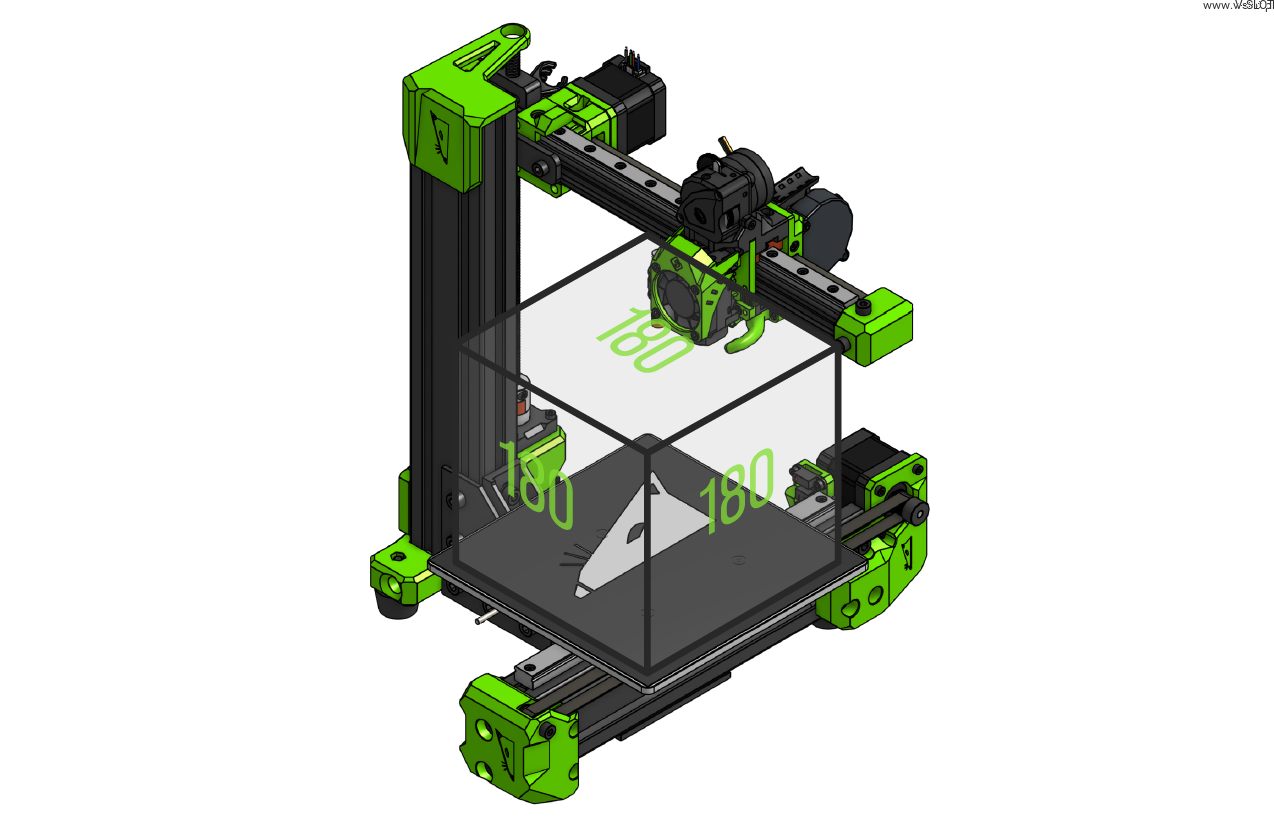

Vývojáři konstrukce V-MINION dospěli k závěru, že nejoblíbenější FDM tiskárny mají malé rozměry.
Díky menší pracovní ploše je konstrukce kompaktnější, což ji činí pevnější, a tudíž rychlejší.

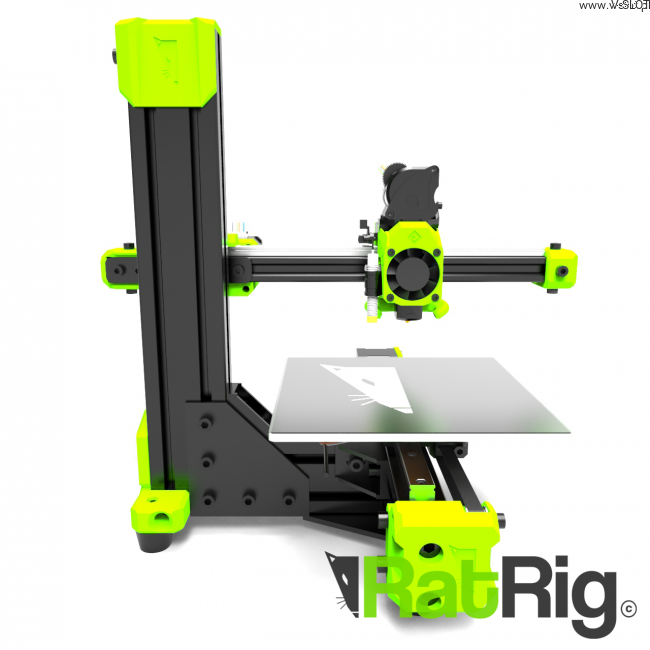

3D TISKÁRNA V-MINION Z PROFILU 3060

Ke stavbě rámu se používá profil 30x60, díky němuž je konstrukce velmi pevná. Použití profilů 3060 navíc umožňuje rychlejší tisk díky eliminaci vibrací, což vede k lepšímu vzhledu tisku.

LINEÁRNÍ VEDENÍ MGN

V-Mnion používá vozíky a lineární vedení (MGN15H a MGN12C) na každé ze 3 os.
Vodítka zajišťují plynulý a tichý pohyb os.

MODULÁRNÍ VOZÍK EVA

Tiskárna V-Minion od společnosti RatRig je vybavena systémem vozíků EVA jako platformou extrudéru a vozíkem hotendu.
Díky tomu můžete používat obrovský seznam kombinací extrudéru a hotendu!
Konstrukce EVA je také otevřená aktualizacím, takže do vaší tiskárny lze v budoucnu implementovat nové hotendy a extrudery.

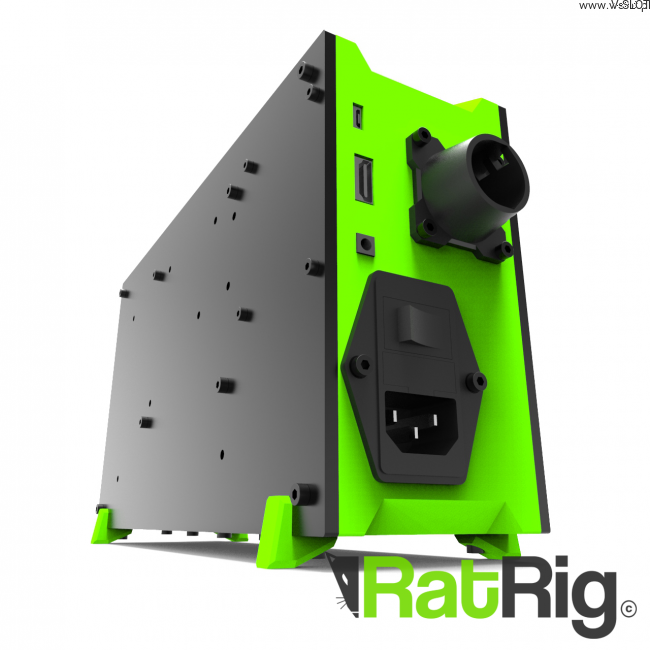

KRYT ELEKTRONIKY
Pro tiskárnu byl navržen kryt, do kterého se vejde napájecí zdroj, RPI a základní deska. Kryt je kompatibilní se 40mm ventilátorem, který zajišťuje dostatečné chlazení komponent.

Konstrukce je kompatibilní se základními deskami BTT SKR2, BTT SKR Mini, BTT Octupus.

TABULKA

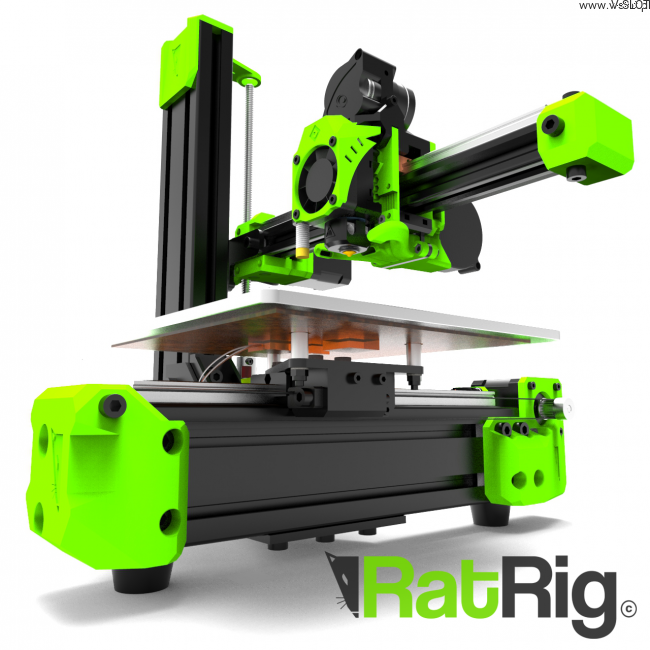

Skříň V-MINION je vybavena na zakázku vyrobenou hliníkovou deskou o tloušťce 5 mm, která byla navržena speciálně pro tuto tiskárnu. Přímá spolupráce vývojářů designu spolu s firmou Keenovo vedla k návrhu a výrobě vysoce výkonné horké desky.

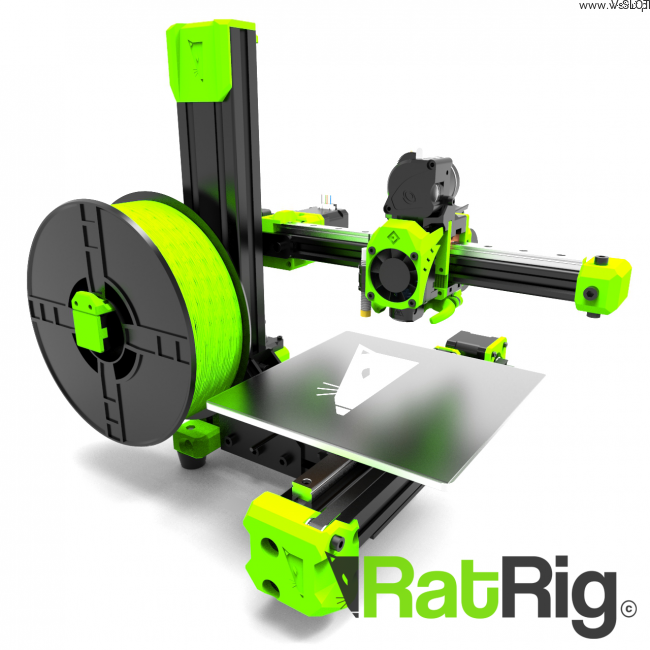

PULSNÍ RUKOJEŤ

Pro doplnění designu byl navržen speciální držák pro cívku filamentu.

SOFTWARE RatOS

RatOs byl vyvinut Mikkelem Schmidtem a ve spolupráci s ním speciálně pro tiskárny vytvořené společností RatRig. Software zajišťuje stabilní provoz a snadno se používá.
Vše o softwaru RatOS naleznete ZDE

INSTRUKCE

Chcete-li si tiskárnu postavit sami, výrobce poskytuje online příručku, která vás krok za krokem provede jednotlivými fázemi stavby. Příručka je v současné době k dispozici v angličtině, ale je podpořena mnoha ilustracemi, které umožní stavbu i osobě neznalé jazyka.
Jako společnost V-SLOT Polsko spolupracujeme se společností RatRig již několik let - brzy vám budeme moci poskytnout návod také v polštině.

NÁVOD V ANGLIČTINĚ
