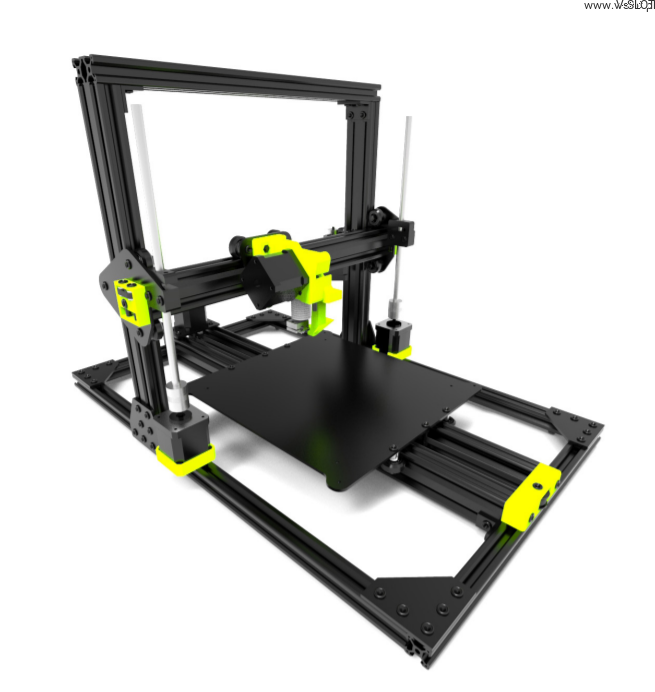

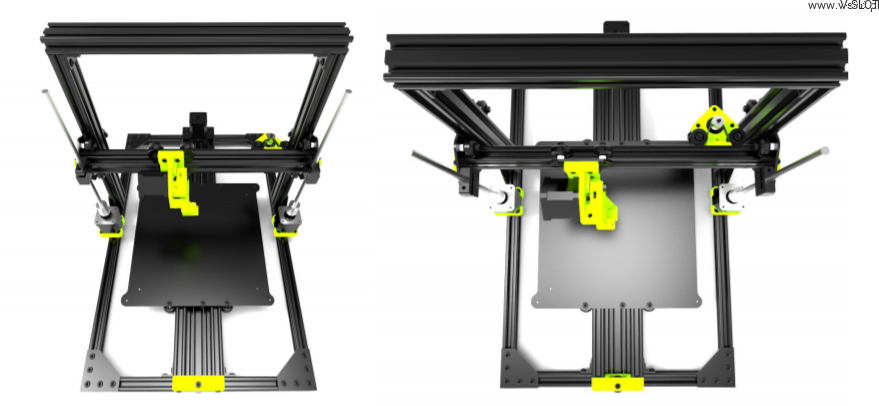

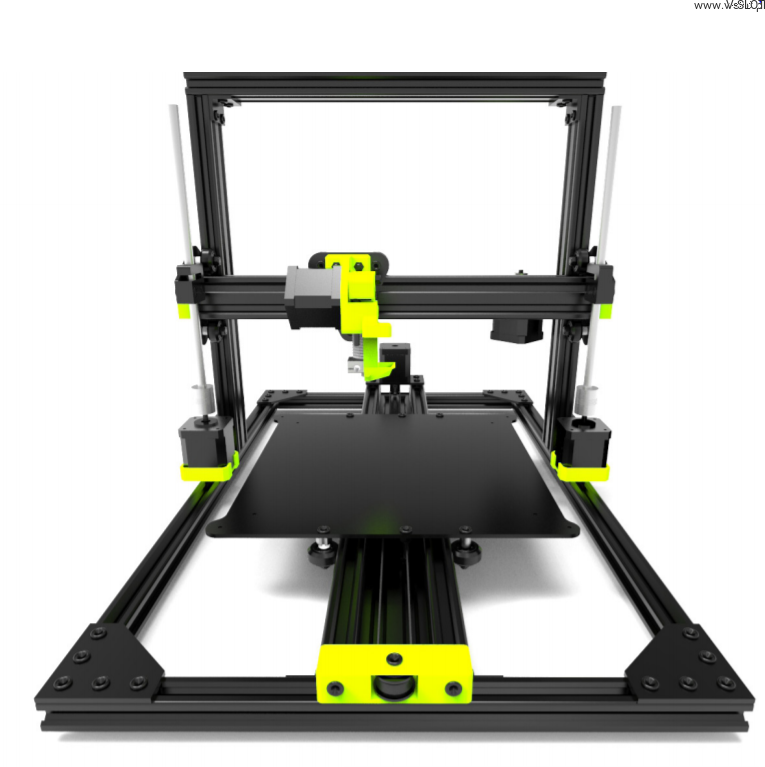

3D tiskárna Rat Rig V-ORIGIN - kompletní mechanická sada 3D tiskárny

Kartézský design s velmi stabilní konstrukcí.

Vysoce kvalitní stavebnice, včetně všech součástí rámu a tištěných dílů (PETG Green) pro sestavení tiskárny V-Origin.

Stavebnice obsahuje (obecný popis):

• RÁM A PŘÍSLUŠENSTVÍ: černě eloxované hliníkové profily, černé rohové desky a držáky.
• HLINÍKOVÉ DESKY: CNC obráběné konstrukční desky s povrchovou úpravou v černé barvě.
• KARTEROVÝ PANEL: Černý eloxovaný hliník o tloušťce 3 mm.
• POHYBOVÉ PRVKY: Hnací šrouby, pouze válečky V-Wheel, vodicí řemeny atd.
• TLAČENÉ ELEMENTY : Všechny komponenty potřebné k sestavení konstrukce.

TECHNICKÉ ÚDAJE: - KONSTRUKCE JE VYROBENA Z MATERIÁLU, KTERÝ JE V SOULADU SE ZÁKONEM O OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ:

• Pracovní plocha: 250 x 250 x 295 mm (X / Y / Z )
• Vnější rozměry: 405 x 580 ( X / Y )
• Typ pohonu: řemeny GT 2 6 mm
• Konstrukce kompatibilní s motory NEMA 17
• Matice proti zpětnému rázu hnacích šroubů
• Standardní profil V-SLOT / C-BEAM



Základní sada neobsahuje:

• KROKOVÉ MOTORY NEMA 17 : Můžete si je volitelně vybrat v možnostech v rámci ceny.
• NAPÁJECÍ ZDROJ: lze zvolit v možnostech pod cenou
• ELEKTRONIKA: ohřívače, omezovače, kabely, indukční čidla, regulátory, ventilátory atd.
• HotEnd (doporučuje se kompatibilita s E3D v3)

UŽITEČNÉ ODKAZY

• 3D MODEL KONSTRUKCE
• Stránka modelu tiskárny V-ORIGIN na portálu Thingverse

Stavebnice obsahuje (podrobný popis):

• Profil 2020 V-SLOT , 1 ks , 360 mm
• Profil 2020 V-SLOT , 1 ks , 400 mm
• Profil 2020 V-SLOT, 2 ks , 560 mm
• Profil 2040 V-SLOT, 2 ks, 450 mm
• Profil 2040 V-SLOT, 1 ks, 400 mm
• Profil 2040 V-SLOT, 1 ks , 403 mm
• Profil C-BEAM, 1 ks, 540 mm
• Spojovací desky - TT , 2 ks
• Vložky do vozíku X, 1 ks
• Vložky pro válečky osy X, 2 ks
• Deska pro uchycení motoru osy Y , 1 ks
• Deska pro hliníkový stůl, 1 ks
• Tištěné díly
• Upevňovací prvek pro roh 90 stupňů, 5 otvorů, 4 ks
• Matice proti ztrátě pro hnací šroub ACME , 2 ks
• Ložiska 5x10x4,2, 8 ks
• Třístranné spojky (kostka), 2 ks
• Ložiska 625 SKF, 33 ks
• Excentry 6 mm, 5 ks
• Spojky, 2 ks
• Ozubená kola 20 zubů GT2, 2 ks
• Řemenice , 3 ks
• Nylonové distanční podložky 1/8" , 3 ks
• L-úhelníky jednoduché, 2 ks
• Plné válečky kol : 13 ks
• Šrouby nápravy Z , 2 ks (350 mm)
• Hnací řemen GT2 , 2 m
• Nohy
• Přesné podložky 24 ks
• Šrouby M3 x 6 mm , 4 ks
• Šrouby M3 x 8 mm, 8 ks
• Dvojitá matice T, 18 ks
• Kladívkové matice 28 ks
• Šrouby M5 x 6 mm, 4 ks
• Šrouby M5 x 8 mm, 56 ks
• Šrouby M5 x 10 mm, 4 ks
• Šrouby M5 x 15 mm, 12 ks
• Šrouby M5 x 20 mm, 3 ks
• Šrouby M5 x 25 mm, 15 ks
• Šrouby M5 x 30 mm, 10 ks
• Šrouby M5 x 35 mm, 4 ks
• Šrouby M5 x 40 mm, 3 ks
• Šestihranné matice M5, 39 ks
• Šrouby M4 x 20 mm, 1 ks
