Modul A-Star je malé a výkonné zařízení založené na mikrokontroléru Atmega32u4 z rodiny AVR, který se používá v mnoha elektronických projektech. Má 18 digitálních vstupů/výstupů, včetně 7 výstupů PWM a 8 analogových vstupů. Modul pracuje s napětím 5 V a je taktován na frekvenci 16 MHz. Díky absenci pájených konektorů si uživatel může desku přizpůsobit svým potřebám.

Napájení:

Modul lze napájet napětím 5 V prostřednictvím portu micro USB nebo externím zdrojem napájení 5-15 V, například síťovým adaptérem, baterií nebo akumulátorem. Pokud používáte napětí vyšší než 5V, připojte jej k vývodu VIN, který je připojen ke stabilizátoru.

Programování:

K vytvoření a nahrání softwaru do modulu A-Star se používá prostředí Arduino IDE. Díky implementovanému zavaděči lze programy nahrávat přímo přes port micro USB. Podrobný návod k nahrání softwaru naleznete v dokumentaci dodané společností Pololu.

Technické specifikace:

• NapájecĂ­ napÄ›tĂ­:
• NapájenĂ­: ze zásuvky USB 5 V
• ExternĂ­ napÄ›tĂ­ VIN: VIN: 5 V aĹľ 15 V
• MikrokontrolĂ©r: ATmega32u4 16 MHz
• I/O piny: 15
• PWM kanály: 7
• VestavÄ›nĂ˝ plnorychlostnĂ­ Ĺ™adiÄŤ USB
• PoÄŤet analogovĂ˝ch vstupĹŻ: 8
• SĂ©riová rozhranĂ­: 1: UART, SPI, I2C
• ExternĂ­ pĹ™erušenĂ­
• UĹľivatel má k dispozici dvÄ› LED diody
• ExternĂ­ konektor ICSP pro pĹ™ipojenĂ­ externĂ­ho programátoru AVR
• Konektor microUSB pro programovánĂ­ (kabel microUSB je tĹ™eba zakoupit zvlášť)
• Modul kompatibilnĂ­ s prostĹ™edĂ­m Arduino IDE
• PĹ™iloĹľenĂ© konektory Goldpin pro vlastnĂ­ pájenĂ­
• RozmÄ›ry: 27 x 15 x 4,7 mm - pouzdro DIP20
• Hmotnost: 1,5 g (bez konektorĹŻ)

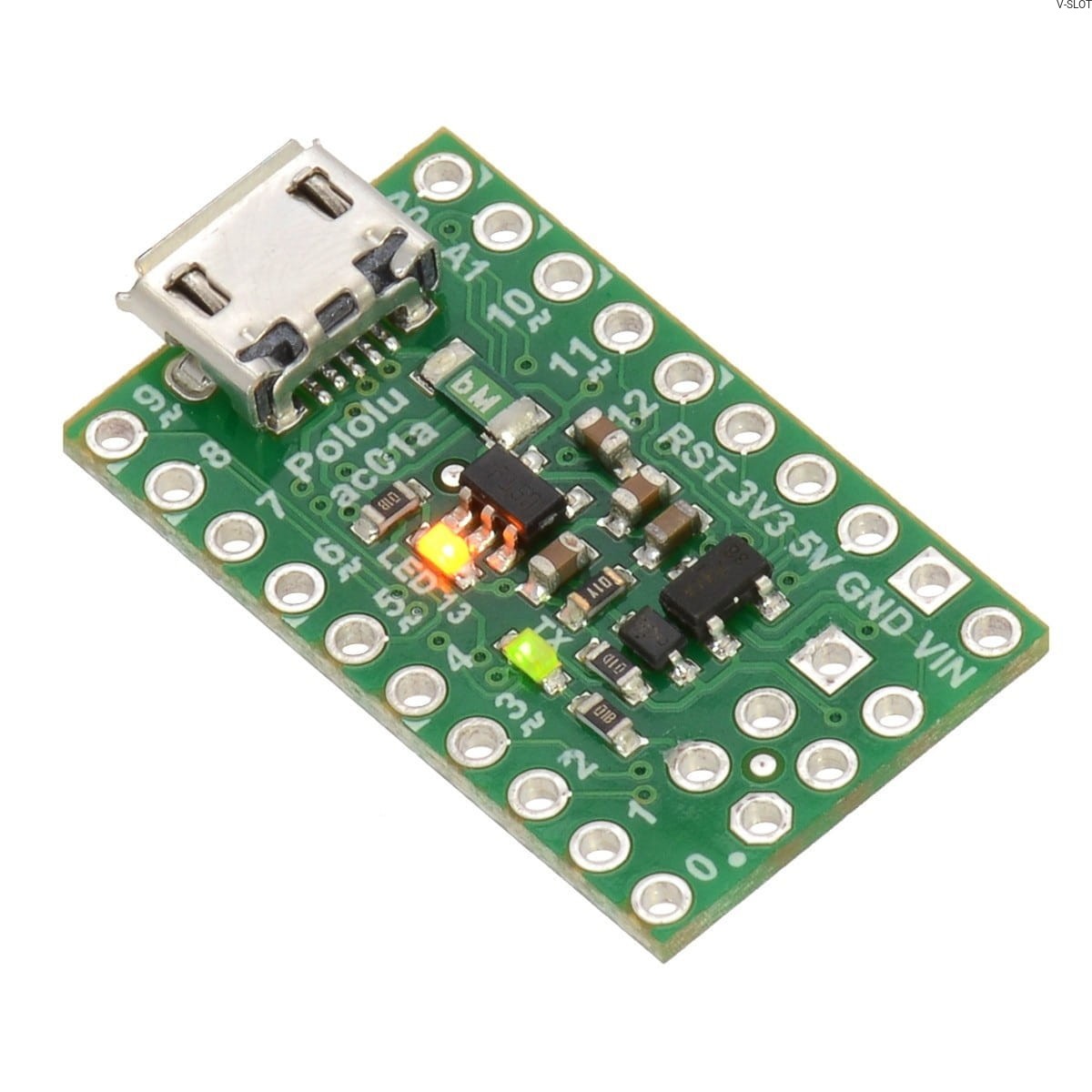

A-Star 32u4 Micro 5V/16MHz - Pololu 3101:

Modul A-Star 32u4 Micro 5V/16MHz od Pololu byl navržen podle vzoru slavné desky Arduino Micro (inspirované Arduino Leonardo), která díky své miniaturizaci zpřístupnila řadu zařízení. I přes absenci předpájených goldpin konektorů nabízí modul A-Star podobný výkon. Modul je vybaven mikrokontrolérem Atmega32U4 s 8bitovým jednojádrem typu AVR, který pracuje na frekvenci 16 MHz. Modul má 32 kB paměti Flash a 2,5 kB paměti RAM.
