A-Star Prime LV je modul kompatibilní s Arduino Leonardo navržený společností Pololu a je vybaven mikrokontrolérem Atmega32u4 AVR. Má 32 kB paměti flash, 2,5 kB paměti RAM, 26 digitálních vstupů/výstupů, včetně sedmi pinů PWM a 12 analogových vstupů, populární komunikační rozhraní a čtečku paměťových karet microSD. Verze LV se vyznačuje nízkým napájecím napětím od 2 V do 16 V, takže modul je ideální pro aplikace, které vyžadují nízkou spotřebu energie.

Programování:

A-Star Prime, modul kompatibilní s Arduino Leonardo s mikrokontrolérem Atmega32u4 AVR, umožňuje programování pomocí bezplatného prostředí Arduino IDE. Implementovaný zavaděč umožňuje snadné nahrání programu pomocí kabelu microUSB. Podrobný popis procesu programování naleznete v uživatelské příručce dodané výrobcem.

Technické specifikace: 1:

• NapájecĂ­ napÄ›tĂ­:
  • NapájenĂ­: ze zásuvky USB 5 V
  • ExternĂ­ VIN: 2 V aĹľ 16 V (3 V nutnĂ© pro uvedenĂ­ do provozu).
• MikrokontrolĂ©r: ATmega32u4
  • Paměť flash: 4.3m4Am3232: 32 kb: Flash paměť: 4megapixelová paměť: 32 kb
  • SRAM: 2,56 kB
  • TaktovánĂ­: 16 MHz
  • ProvoznĂ­ napÄ›tĂ­ vĂ˝vodĹŻ: 5 V
  • I/O piny: 26
  • Kanály PWM: 7
  • PoÄŤet analogovĂ˝ch vstupĹŻ: 7: 12
  • SĂ©riová rozhranĂ­: 1: UART, SPI, I2C
  • VestavÄ›nĂ˝ plnorychlostnĂ­ Ĺ™adiÄŤ USB
  • ExternĂ­ pĹ™erušenĂ­
• VestavÄ›ná ÄŤteÄŤka karet microSD
• VestavÄ›nĂ˝ pulznĂ­ regulátor napÄ›tĂ­ 5 V
• 3,3 V regulátor se zvýšenou proudovou schopnostĂ­ aĹľ 300 mA
• TĹ™i LED diody, kterĂ© má uĹľivatel k dispozici
• TĹ™i tlaÄŤĂ­tka, která má uĹľivatel k dispozici
• TlaÄŤĂ­tko RESET
• Konektor ICSP pro pĹ™ipojenĂ­ externĂ­ho programátoru AVR
• Konektor MicroUSB pro programovánĂ­ (kabel microUSB je tĹ™eba zakoupit zvlášť)
• Modul kompatibilnĂ­ s prostĹ™edĂ­m Arduino IDE
• PájenĂ© konektory kompatibilnĂ­ s Arduinem
• RozmÄ›ry: 48,5 x 18 mm
• Hmotnost: 3,5 g (bez konektorĹŻ)

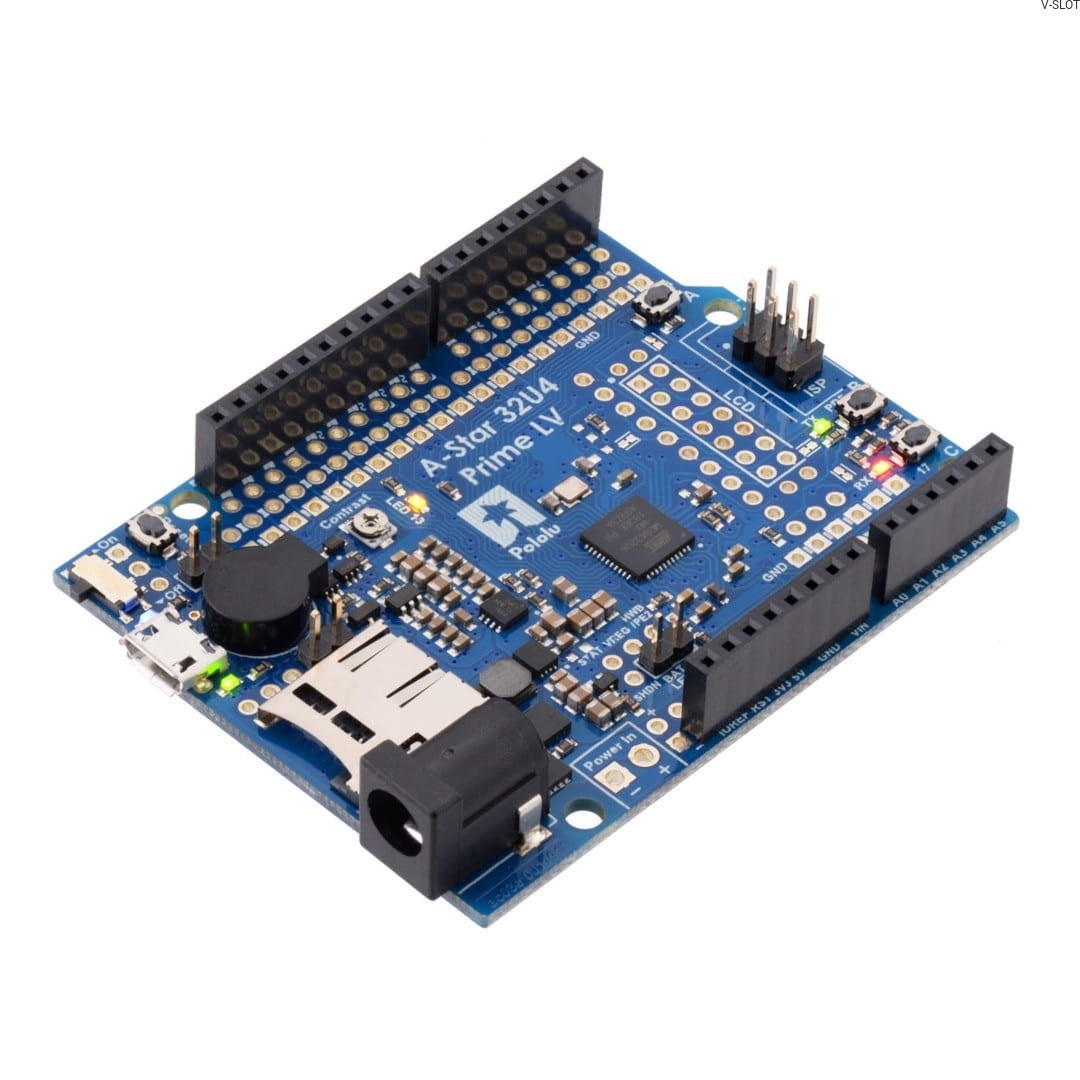

A-Star Prime 32U4 LV microSD - Atmega32u4 - Pololu 4008:

Napěťový regulátor 5V modulu se vyznačuje vysokou účinností, která dosahuje hodnot 80 % až 90 % (Power out / Power in). Výstupní proud z 5V vývodu je naopak omezen napájením MUX a činí maximálně 1,9 A.

Deska A-Star Prime 32U4 LV microSD má jasnou identifikaci, která minimalizuje riziko chybného zapojení dalšího příslušenství nebo zařízení.

Pájené konektory na desce jsou kompatibilní s mikrokontroléry Arduino pro rychlé a snadné připojení. Kromě toho lze desku připevnit k povrchu pomocí 4 montážních otvorů.
