Převodník ADS1263 ADC je překryvný modul pro minipočítač Raspberry Pi a platformu Jetson Nano, který umožňuje přesné měření pomocí výkonného převodníku. Vysoká kvalita ADC ADS1263 umožňuje přesné čtení signálu a modul má 10 vstupních kanálů a 32bitové rozlišení. ADC pracuje s maximální vzorkovací frekvencí 38 kSPS. Výrobek byl vyroben společností Waveshare.

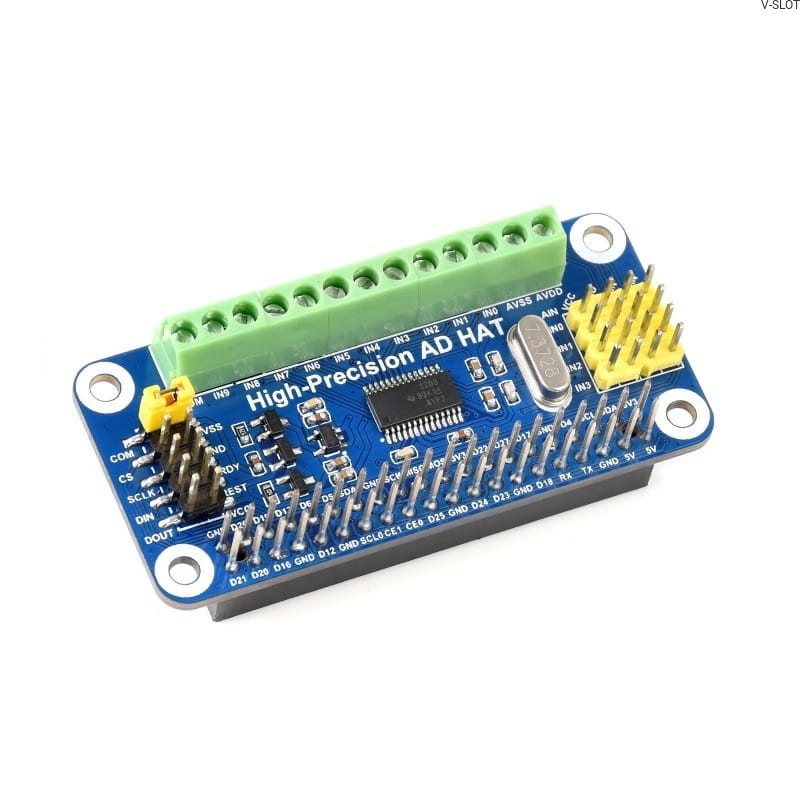

RozloĹľenĂ­ komponent:

1. GPIO konektory pro připojení k Raspberry Pi
2. Šroubový vstup AD, univerzální
3. Vstup AD, pro připojení periferií a senzorů
4. Řídicí vstup, umožňuje ovládání prostřednictvím jiných hostitelů
5. Konfigurační odpor napájení
6. Konfigurační odpor odporového teploměru
7. Konfigurace uzemnění ADC (propojky COM-GND)
8. Křemenný krystal 7,3728 MHz
9. Napájecí část
10. Sekce RTD
11. Vstupní filtrování
12. ÄŚip ADS1263

Popis vývodů:

• 3V3 - napájecĂ­ pin 3,3 V
• 5V - napájecĂ­ kolĂ­k 5 V
• GND - zemnĂ­cĂ­ kolĂ­k ÄŤipu
• DRDY - datovĂ˝ vĂ˝stupnĂ­ pin ADS1263 (aktivovanĂ˝ nĂ­zkĂ˝m stavem)
• RESET - vĂ˝vod RESET
• CS - vĂ˝bÄ›r ÄŤipu (aktivuje se pĹ™i nĂ­zkĂ©m stavu)
• DIN - vstupnĂ­ datovĂ˝ kolĂ­k sbÄ›rnice SPI
• DOUT - datovĂ˝ vĂ˝stupnĂ­ pin sbÄ›rnice SPI
• SCK - vĂ˝stupnĂ­ pin hodin sbÄ›rnice SPI

Technické specifikace:

• Modul: ADC pĹ™evodnĂ­k
• ZapojenĂ­: ADC ADC: ADC ADC: ADC ADC: ADC ADC ADS1263
• RozlišenĂ­: 32 bitĹŻ
• PoÄŤet vstupnĂ­ch kanálĹŻ: 10
• MaximálnĂ­ vzorkovacĂ­ frekvence: 1: 38 kSPS
• MaximálnĂ­ zvÄ›tšenĂ­ PGA: 32
• KomunikaÄŤnĂ­ rozhranĂ­: SPI
• Struktura: Delta-Sigma
• Typ vstupu: diferenciálnĂ­, jednostrannĂ˝
• Rozsah vstupnĂ­ho napÄ›tĂ­:
• max. od 2,5 V do 5 V
• minimum od -2,5 V do 0 V
• VnÄ›jší rozmÄ›ry: 65 x 58 mm

Představený překryvný modul od společnosti Waveshare je profesionální analogově-digitální převodník (ADC) s 10 vstupními kanály. Umožňuje připojit minipočítač Raspberry Pi k různým zdrojům analogového signálu a rozšířit tak jeho funkčnost.

Překryvný ADC lze použít k návrhu vlastních ovládacích prvků pro automatizační systémy, ke konstrukci zvukových zařízení s využitím analogových reproduktorů nebo k vytváření robotů s využitím analogových součástek. Modul je také kompatibilní s populární vývojovou platformou Nvidia Jetson Nano.

Vysoká kvalita čipu ADS1263 zaručuje přesnost a stabilitu měření, zatímco rozlišení 32 bitů umožňuje přesné zpracování signálu. Maximální vzorkovací frekvence je 38 kSPS, což zajišťuje rychlé čtení signálu.
