Modul A/D převodníku je překryvný modul, který lze připojit ke konektorům GPIO minipočítače Raspberry Pi. Zařízení se vyznačuje velmi vysokou přesností a má 8 kanálů 17bitových analogových výstupů, které pracují v režimu Single Ended s rozsahem napětí 0 V až 5 V. Komunikace probíhá přes rozhraní SPI a modul funguje s různými verzemi Raspberry, jako jsou A+, B+, 2B, 3B, 3B+, Zero a Zero W. Je ideální pro projekty vyžadující přesné měření analogových signálů.

Specifikace: - Vnitřní rozměry:

• NapájecĂ­ napÄ›tĂ­: 5 V
• Vstup A/D pĹ™evodnĂ­ku: 0 V aĹľ 5 V
• MaximálnĂ­ vstupnĂ­ napÄ›tĂ­ A/D pĹ™evodnĂ­ku: od Vss - 0,4 V do Vdd + 0,4 V
• Proud jednotlivĂ˝ch vstupĹŻ: 2 mA
• ProvoznĂ­ napÄ›tĂ­ I2C: 5 V
• Proud portu I2C: 5 V: 100 mA
• ZapojenĂ­: 2 x MCP3424
• 8 17bitovĂ˝ch kanálĹŻ A/D pĹ™evodnĂ­ku
• OvládánĂ­ pĹ™es port I2C
• Lze pĹ™ipojit aĹľ 4 pĹ™ekryvy
• VestavÄ›nĂ© referenÄŤnĂ­ napÄ›tĂ­: 2,048 V
• VestavÄ›nĂ˝ zesilovaÄŤ: 1x, 2x, 4x, 8x
• Programovatelná rychlost pĹ™enosu dat:
• 3, 75 SPS - 17 bitĹŻ
• 15 SPS - 15 bitĹŻ
• 60 SPS - 13 bitĹŻ
• 240 SPS - 11 bitĹŻ

Překrytí pro Raspberry Pi s ADC:

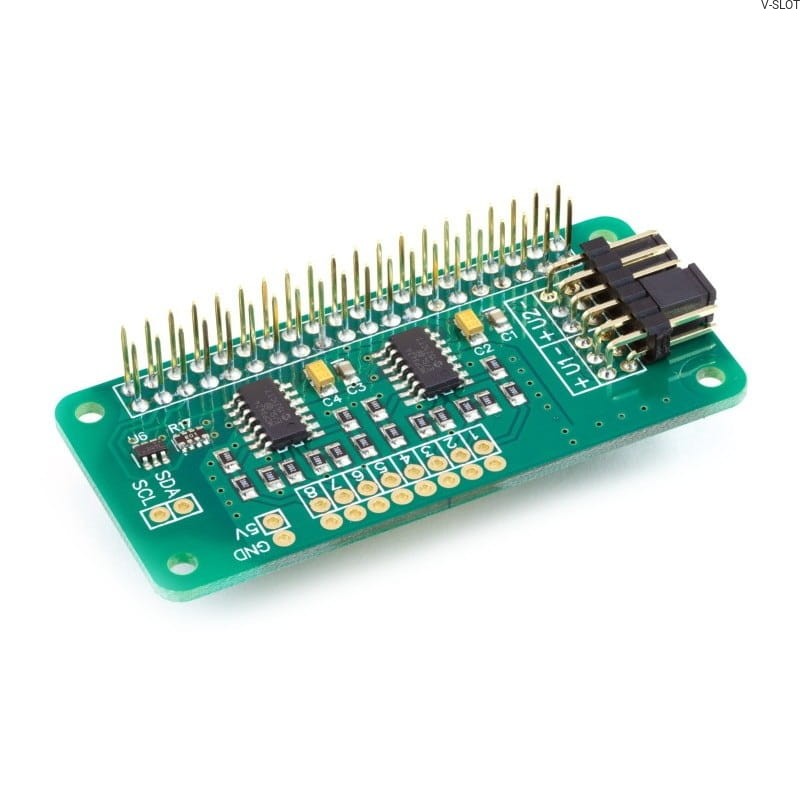

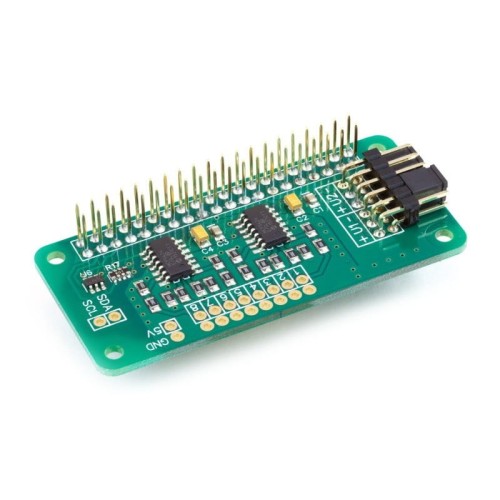

ADC Pi MCP3424 je malý overlay s 8kanálovým A/D převodníkem typu MCP3424 od společnosti Microchip, který byl navržen pro minipočítače Raspberry Pi. Modul nabízí rozlišení 17 bitů a umožňuje měření vstupních signálů v asymetrickém (single-ended) režimu, což znamená, že každý zdroj měřeného signálu je přiveden na samostatný vstup převodníku. Rozměry ADC Pi MCP3424 odpovídají rozměru minipočítače Raspberry Pi Zero, takže je ideální pro projekty, které vyžadují malý prostor pro montáž minipočítače.

MCP3424 je čip schopný přesně měřit napětí mezi 0 V a 5 V, ale signály by neměly tyto hodnoty překročit o více než 0,4 V. Převodník dosahuje maximálního rozlišení 17 bitů při vzorkovací frekvenci 3,75 Sps a snížení rozlišení na 11 bitů umožňuje provoz při frekvenci až 240 Sps. ADC Pi MCP3424 je malý překryvný převodník s tímto převodníkem určený pro minipočítače Raspberry Pi a jeho rozměry odpovídají obrysům Raspberry Pi Zero, což umožňuje jeho použití v prostorově úsporných projektech.
