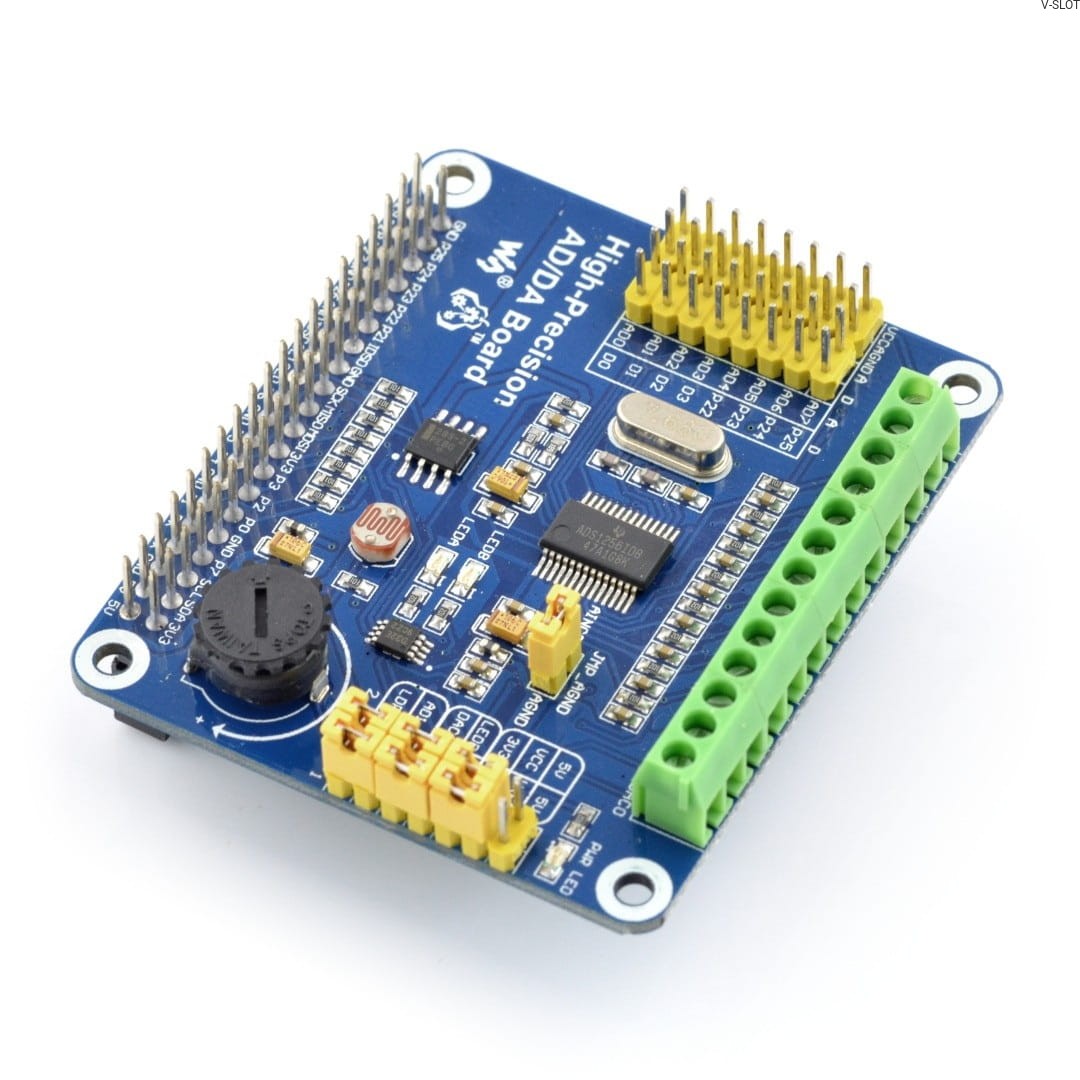

Vysoce přesný modul analogově-digitálního (A/C) a digitálně-analogového (D/A) převodníku, který funguje jako překryvný modul ke konektoru GPIO minipočítače Raspberry Pi. Tento modul má 2 16bitové analogové výstupy a 8 24bitových analogových vstupů. Komunikace s Raspberry Pi probíhá prostřednictvím rozhraní SPI. Ke vstupním kanálům na desce modulu je připojen také potenciometr a fotorezistor. Modul je kompatibilní s Raspberry Pi verze A+/B+/2B/3B.

Připojení snímače

Na desce najdete:

1. Raspberry Pi GPIO piny - pro propojenĂ­ s Raspberry Pi
2. Analogové I/O piny - šroubovací konektory
3. Analogové vstupy - konektory kompatibilní se snímači Waveshare
4. rezonátor 7,68 MHz
5. modul LM285-2,5 - poskytuje napětí pro A/D převodník
6. Fotorezistor
7. InformaÄŤnĂ­ LED dioda
8. Potenciometr 10 kΩ
9. Modul DAC8552 - 2kanálový. 16bitový D/A převodník
10. Informační LED dioda napájení
11. Modul ADS1256 - 8kanálový, 24bitový A/D převodník (4 diferenciální vstupy)
12. Testovací propojka A/D převodníku
13. Testovací propojka D/A převodníku
14. Přepínač volby napětí
15. Konfigurace zemní reference A/D převodníku - při samostatném vstupu A/D se AINCOM stává referenční svorkou, může být připojen k zemi nebo externímu referenčnímu zdroji

Technické specifikace A/D převodníku a D/A převodníku

• PĹ™ipojenĂ­ pĹ™es GPIO piny Raspberry Pi
• VestavÄ›nĂ© pĹ™evodnĂ­ky:
• ADS1256 - 8kanálovĂ˝, 24bitovĂ˝ A/D pĹ™evodnĂ­k (4 diferenciálnĂ­ vstupy)
• DAC8552 - 2-kanálovĂ˝. 16bitovĂ˝ D/A pĹ™evodnĂ­k
• Modul je vybaven konektory s goldpinem a šroubovacĂ­mi konektory

ADS1256/DAC8552 | 24/16bitový A/D převodník SPI | překryvný modul pro Raspberry Pi | Waveshare 11010

Společnost Waveshare vytvořila modul A/D a D/A převodníku, který je ideální pro projekty vyžadující oba typy elektronických součástek současně. Příklady aplikací zahrnují systémy automatizace budov, bezpečnostní systémy, roboty nebo jiná elektronická zařízení.

Překryvný modul Raspberry Pi s 24/16bitovým A/D a D/A převodníkem komunikuje s hlavním modulem prostřednictvím rozhraní SPI a je kompatibilní s verzemi A+, B+, 2B a 3B minipočítače. Kromě toho jsou na desce obsaženy potenciometr a fotorezistor.

Rozšíření GPIO s A/D a D/A převodníky pro Raspberry Pi

Uživatel se může dozvědět přesné specifikace zařízení a zjistit, jaké funkce nabízí a jak je používat. To je velmi důležité pro ty, kteří chtějí tento produkt používat ve svých projektech, protože jim to umožní přesně se dozvědět, co umí, a přizpůsobit ho svým konkrétním potřebám. Za zmínku také stojí, že výrobce Waveshare nabízí pro minipočítač Raspberry Pi mnoho dalšího příslušenství a nadstaveb, které umožňují ještě větší rozšíření a rozvoj elektronických projektů založených na této populární platformě.
