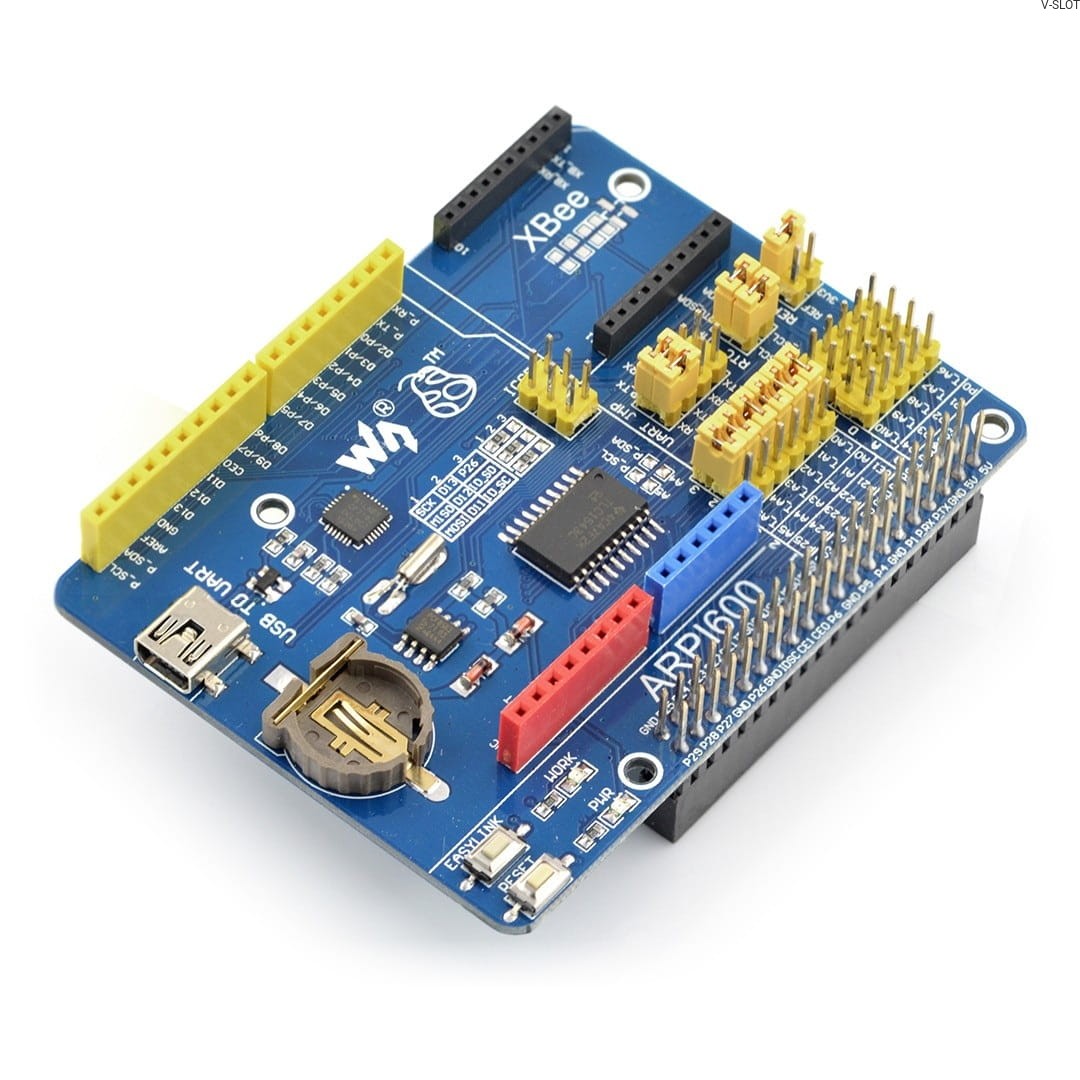

Tento rozšiřující modul v podobě překryvného modulu pro konektory GPIO minipočítače Raspberry Pi 4B / 3B+ / 3B umožňuje připojení Arduino Shields k Raspberry a je vybaven mnoha dalšími funkcemi. Modul má hodiny RTC, analogově-digitální převodník s 11 kanály s 10bitovou přesností, rozhraní pro moduly XBee, rozhraní UART a mnoho dalšího. Díky těmto schopnostem je tento modul ideálním řešením pro ty, kteří chtějí rozšířit svou platformu Raspberry Pi o nové funkce.

RozloĹľenĂ­ komponent na desce

1. Konektor Arduino - pro připojení stínění Arduino
2. RozhranĂ­ ICSP s Arduinem
3. Konektor XBee - pro připojení komunikačních modulů XBee
4. Rozhraní pro senzory - pro připojení senzorů
5. Konektor Raspberry Pi - pro připojení k minipočítači Raspberry Pi
6. RozhranĂ­ USB na UART
7. Měnič střídavého proudu TLC1543
8. Hodiny reálného času RTC - modul PCF8563
9. Modul CP2102
10. Rezonátor 32,768 KHz - pro hodiny RTC
11. LED pro napájení
12. Stavová LED pro rozhraní XBee
13. ResetovacĂ­ tlaÄŤĂ­tko pro rozhranĂ­ Arduino a XBee
14. TlaÄŤĂ­tko EasyLink Xbee
15. Slot pro baterii pro hodiny RTC - baterie CR1220
16. Propojka pro volbu napájení TLC1543
17. Přepínač hodin RTC
18. Propojka UART:

• PĹ™ipojenĂ­ P_RX k CP_TX a P_TX k CP_RX - pĹ™evodnĂ­k USB-UART pĹ™ipojenĂ˝ k sĂ©riovĂ©mu portu Raspberry Pi
• PropojenĂ­ XB_RX s CP_TX a XB_TX s CP_RX - pĹ™evodnĂ­k USB-UART pĹ™ipojenĂ˝ k sĂ©riovĂ©mu portu XBee
• PropojenĂ­ XB_RX s P_TX a XB_TX s P_RX - sĂ©riovĂ˝ port Raspberry pĹ™ipojenĂ˝ k sĂ©riovĂ©mu portu XBee

• PĹ™epĂ­naÄŤ pro vĂ˝bÄ›r ADC Arduino:
• PĹ™ipojenĂ­ 2 ze 3 - piny Arduina A0 aĹľ A5 jako střídavĂ© vstupy
• ZapojenĂ­ 1 ze 2 - piny Arduina A0 aĹľ A5 jako digitálnĂ­ piny

• Propojka pro vĂ˝bÄ›r sbÄ›rnice I2C:

• PĹ™ipojenĂ­ propojky - piny A4 a A5 jako sbÄ›rnice I2C
• Bez propojky - piny A4 a A5 jako střídavĂ© vstupy

• VĂ˝bÄ›rovĂ˝ jumper pro sbÄ›rnici SPI:
• PĹ™ipojenĂ­ 1 ze 2 - piny D11 aĹľ D13 Arduina jako řídicĂ­ SPI (vĂ˝chozĂ­)
• PĹ™ipojenĂ­ 2 ze 3 - Adruino piny D11 aĹľ D13 jako digitálnĂ­ piny

Speciální funkce

• Deska funguje s Raspberry Pi verze 4B / 3B+ / 3B
• VestavÄ›nĂ© konektory umožňujĂ­ pĹ™ipojenĂ­ pĹ™ekryvnĂ˝ch modulĹŻ Ĺ™ady Arduino Shield
• Zásuvka pro 2mm rastr umožňuje přímĂ© pĹ™ipojenĂ­ modulĹŻ bezdrátovĂ© komunikace XBee
• VestavÄ›nĂ˝ pĹ™evodnĂ­k USB - UART CP2102 umožňuje vĂ˝mÄ›nu dat s poÄŤĂ­taÄŤem prostĹ™ednictvĂ­m virtuálnĂ­ho sĂ©riovĂ©ho portu
• AnalogovÄ›-digitálnĂ­ pĹ™evodnĂ­k TLC1543 vybavenĂ˝ 11 kanály s 10bitovĂ˝m rozlišenĂ­m a vzorkovacĂ­ frekvencĂ­ 38 kSps
• SoučástĂ­ desky jsou hodiny reálnĂ©ho ÄŤasu PCF856 se slotem pro baterii CR1220, kterou je tĹ™eba dokoupit zvlášť.

Obsah sady

• Modul ARPI600 - rozšiĹ™ujĂ­cĂ­ deska
• USB - kabel miniUSB
• montážnĂ­ šrouby
• PĹ™ipojovacĂ­ kabel se zásuvnĂ˝mi svorkami

Modul neobsahuje baterii CR1220. Tu je nutné zakoupit zvlášť.

Velké možnosti rozšíření Waveshare 10042 pro Raspberry Pi 4B/3B+/3B

Modul Waveshare 10042 je navržen jako malá deska pro rozšíření funkcí minipočítače Raspberry Pi 4B/3B+/3B. Hlavním účelem tohoto modulu je umožnit připojení Arduino Shields k Raspberry Pi a poskytnout uživatelům řadu dalších funkcí. Na desce najdete mnoho komponent, jako jsou hodiny RTC, A/D převodníky, rozhraní XBee a rozhraní UART.

Sestavení tohoto rozšíření do malé desky je zajímavé pro mnoho fanoušků elektroniky a robotiky, kteří chtějí rozšířit svou platformu Raspberry Pi o nové funkce. S deskou jsou dodávány také kabely USB a propojovací kabely a montážní šrouby, takže jde o kompletní sadu připravenou k okamžitému použití.

Raspberry Pi Hat Waveshare 10042 lead expander pro Raspberry Pi 4B/3B+/3B - výhody:

• VhodnĂ˝ pro Raspberry Pi 4B/3B+/3B.
• Lze pĹ™ipojit pĹ™ekryvnĂ© stĂ­nĂ­tka Arduino Shield
• Modul Waveshare 10042 pro Raspberry Pi vhodnĂ˝ pro přímĂ© pĹ™ipojenĂ­ modulĹŻ bezdrátovĂ© komunikace XBee.
• Rychlá a snadná vĂ˝mÄ›na dat s poÄŤĂ­taÄŤem

Překryvný modul Waveshare 10042 pro Raspberry Pi je určen pro minipočítač Raspberry Pi. Jedná se o rozšíření, které vytváří velké možnosti pro vytváření elektronických obvodů.
