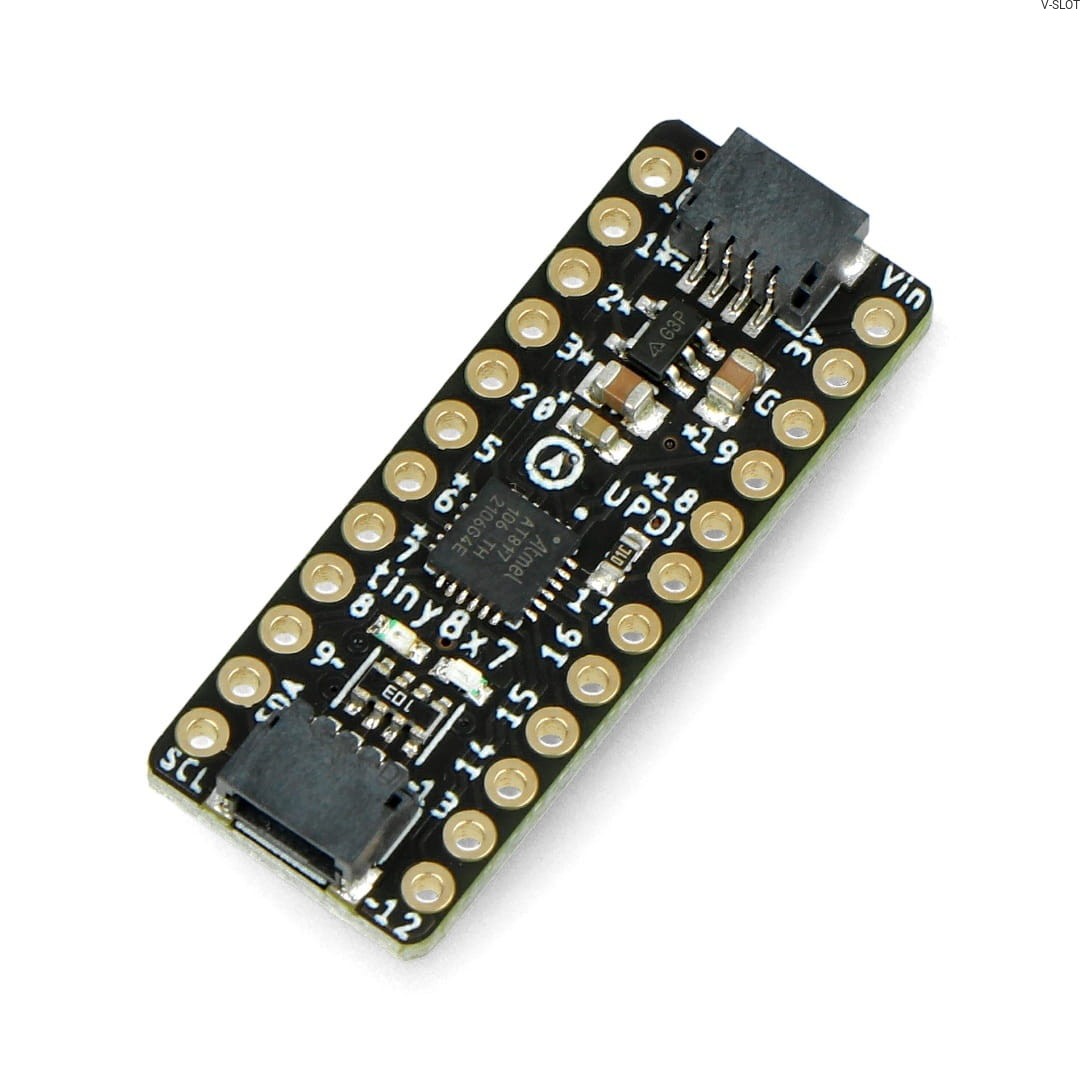

Adafruit ATtiny817 seesaw - STEMMA QT / Qwiic - Adafruit 5233 - kompatibilnĂ­ s Arduino

Základem desky Adafruit je čip ATtiny817 taktovaný na 20 MHz, který má 8 kB paměti flash a 512 B paměti RAM. To však není vše. Modul je vybaven převodníkem I2C, který umožňuje rozšířit možnosti dalších modulů mikrokontrolérů nebo minipočítačů o další rozhraní prostřednictvím linky I2C. Na desce jsou také dva konektory Qwiic/STEMMA QT pro snadné připojení k jiným deskám se stejným typem konektoru rozhraní I2C. Nabízíme také další moduly a příslušenství, které vám umožní rozvíjet vaše projekty v oblasti elektroniky a programování.

HoupaÄŤka Adafruit

Na desku s mikrokontrolérem ATtiny817 byl nainstalován kód Adafruit Seesaw Peripheral, který umožňuje převést libovolné rozhraní na I2C. Pomocí tohoto modulu je možné připojením ke konektoru I2C rozšířit další moduly s mikrokontroléry nebo minipočítači o další rozhraní. Software lze libovolně upravovat a podle potřeby instalovat další. Příklady rozhraní, která lze použít se softwarem houpačky, jsou:

• 14 x GPIO
• 9 x 10bitovĂ˝ch vstupĹŻ ADC - piny 0, 1, 2, 3, 6, 7, 18, 19, 20
• 5 x 8bitovĂ© vĂ˝stupy PWM - piny 0, 1, 9, 12, 13
• 1 x vĂ˝stup NeoPixel (aĹľ 60 pixelĹŻ)
• 1 x paměť EEPROM se 127 bajty pamÄ›ti NVM (pro ukládánĂ­ malĂ˝ch přístupovĂ˝ch znaÄŤek nebo adres MAC) - poslednĂ­ bajt pamÄ›ti EEPROM se používá pro vĂ˝bÄ›r adresy I2C
• 1 x vĂ˝stup pĹ™erušenĂ­, kterĂ˝ lze aktivovat libovolnĂ˝m příslušenstvĂ­m - pin 15
• 2 x vĂ˝vody pro vĂ˝bÄ›r adresy I2C - vĂ˝vody 16 a 17
• 1 x LED dioda aktivity na pinu 5

Specifikace:

• MikrokontrolĂ©r: ATtiny817 8-bitovĂ˝
• Paměť Flash: 8 kB
• PAMĚŤ RAM: 512 B
• EEPROM: 128 B
• TaktovánĂ­: 20 MHz
• VestavÄ›ná hardwarová násobiÄŤka
• NapájecĂ­ napÄ›tĂ­: 2 V aĹľ 5 V
• 3,3 V regulátor - vĂ˝chozĂ­ napÄ›tĂ­ Vin, kterĂ© mĹŻĹľe bĂ˝t 5 V, na spodnĂ­ stranÄ› desky je propojka pro pĹ™epnutĂ­ napÄ›tĂ­ na 3 V
• Zelená LED dioda indikujĂ­cĂ­ napájenĂ­ desky
• ÄŚervená stavová LED dioda
• Dva konektory I2C Qwiic/STEMMA QT
• RozmÄ›ry: 33 x 12,8 x 4,6 mm
• Hmotnost: 1,1 g

Obsah sady:

• Sada obsahuje: deska Adafruit ATtiny817 seesaw
• Sada konektorĹŻ pro samopájenĂ­

10bitovĂ˝ ADC v modulu houpaÄŤky Adafruit ATtiny817

Mikrokontrolér ATTiny817 nainstalovaný na desce Adafruit 5233 je vybaven vestavěným ADC pro zpracování až devíti vstupních zdrojů napětí řízených potenciometrem. Rozlišení převodníku je deset bitů, což znamená, že při napájení 5 V dokáže převodník rozlišit hodnotu vstupního napětí s přesností 4,89 mV. Pro nižší napájecí napětí, která ovlivňují hodnotu referenčního napětí ADC, je přesnost převodníku ještě vyšší. ADC lze použít například k sestavení regulátoru tónových parametrů v hudebním syntezátoru.

8bitové výstupy PWM v modulu houpačky Adafruit ATtiny817

Modul Adafruit 5233 je nejen nezbytnou a univerzální periferií ADC, ale má také funkci generování PWM signálu s proměnnou hodnotou náplně. Pět vestavěných výstupů lze naprogramovat tak, aby generovaly PWM signál s nastavitelnou hodnotou plnění a osmibitovým rozlišením. To umožňuje řídit stejnosměrné motory nebo jas LED s přesností osmi bitů.
