USB modul SAMD21 - 4 RGB NeoPixel LED diody - Adafruit 4870 - Adafruit Neo Trinkey

Modul Adafruit Neo Trinkey je deska, která kombinuje funkce modulů USB a Adafruit Trinket. Je vybaven čtyřmi RGB NeoPixel LED diodami, které jsou ovládány jediným pinem mikrokontroléru. Kromě toho jsou na levém a pravém okraji desky dvě dotyková tlačítka pro nastavení intenzity světla, která jsou ovládána dalšími dvěma piny mikrokontroléru. Tlačítko reset umožňuje modulu přejít do režimu bootloaderu.

Modul je založen na čipu ATSAMD21, což umožňuje jeho programování v jazycích CircuitPython i Arduino, přičemž pro dotykové tlačítko se používají knihovny NeoPixel a FreeTouch. Kromě toho umožňuje částečný konektor USB připojení modulu k portu počítače nebo powerbanky, čímž je zajištěna funkce USB svítilny.

Díky konektoru USB poskytuje modul Adafruit Neo Trinkey sériové, MIDI nebo HID připojení. Modul lze použít jako jednoduchý nástroj pro oznamování stavu, časovač, makroklávesnici, generátor náhodných barev nebo jako LED svítilnu.

Specifications:

• MikrokontrolĂ©r: ATSAMD21E18
• Jádro: Cortex M0+ 32bitovĂ˝: ARM
• TaktovánĂ­: 48 MHz
• Paměť Flash: 1,5 MB/s, 2,5 MB/s, 3,5 MB/s: 256 kB
• Paměť RAM: 32 kB
• Komunikace: nativnĂ­ port USB, podporovanĂ˝ libovolnĂ˝m systĂ©mem, mĹŻĹľe pracovat s Arduinem nebo CircuitPythonem jako sĂ©riová konzola USB, MIDI, HID nebo malĂ˝ disk pro ukládánĂ­ skriptĹŻ Pythonu
• ProgramovánĂ­: Arduino IDE nebo CircuitPython
• PoÄŤet LED diod: LED diody: 4 x RGB NeoPixel
• DvÄ› kapacitnĂ­ dotyková tlaÄŤĂ­tka
• TlaÄŤĂ­tko Reset pro spuštÄ›nĂ­ kĂłdu nebo vstup do reĹľimu bootloaderu
• RozmÄ›ry: 31,7 x 12,2 mm

"MikroskopickĂ˝" vyhodnocovacĂ­ modul kompatibilnĂ­ s Arduinem

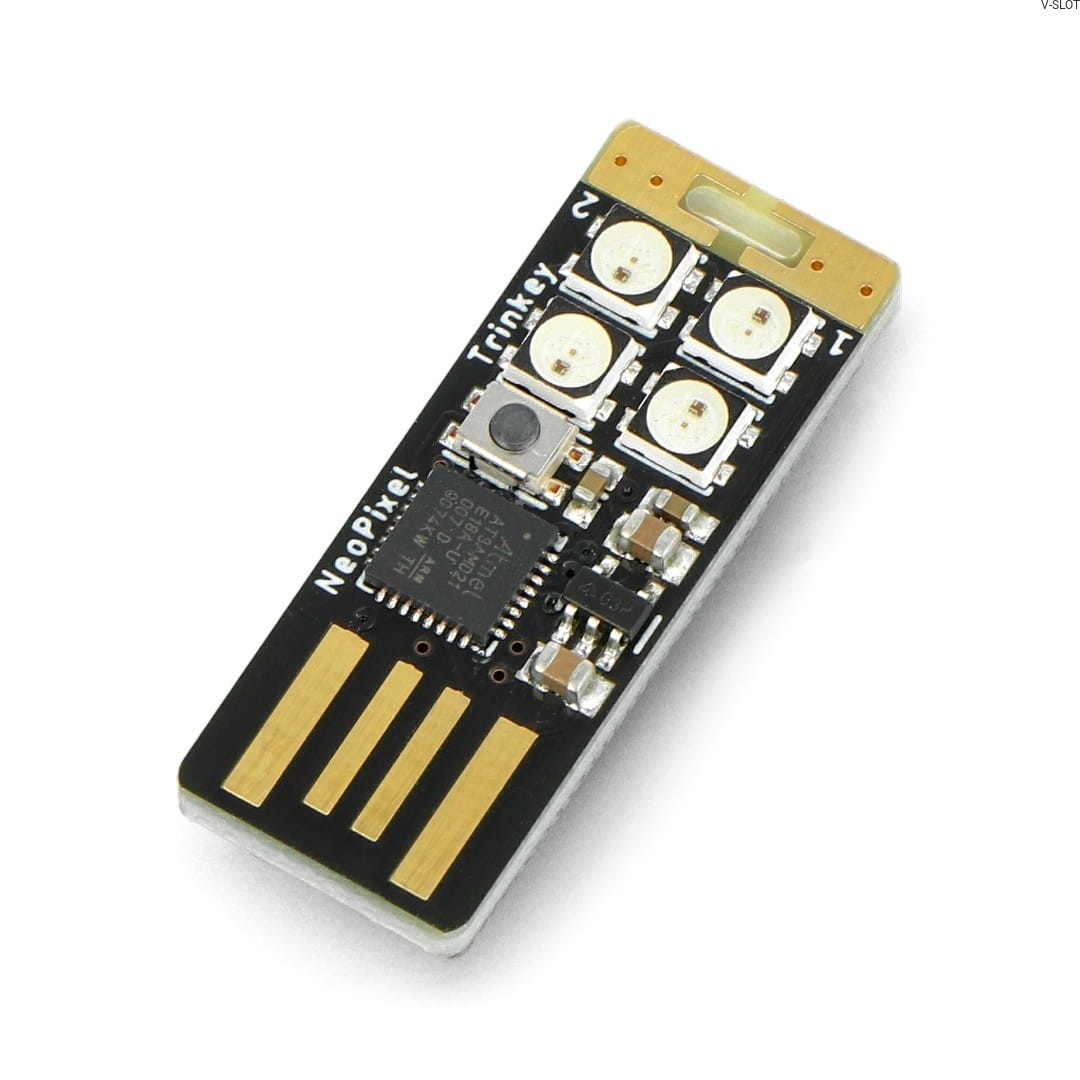

Adafruit Neo Trinkey s číslem 4870 je zajímavý USB modul s procesorem SAMD21 a čtyřmi RGB LED NeoPixel. Navzdory malým rozměrům - pouhých 31,7 x 12,2 mm - je na desce plošných spojů umístěn výkonný 32bitový mikrokontrolér ARM s předinstalovaným zavaděčem, tlačítkem reset a dvěma dotykovými tlačítky.

Modul se bude skvěle hodit jako zajímavý USB gadget díky svým funkcím, jako je MIDI kontrolér, HID zařízení nebo svítilna. Jeho praktické využití je však mnohem širší a umožní vám naučit se programovat mikrokontroléry v prostředí Arduino IDE nebo CircuitPython. Kompaktní rozměry modulu vám umožní vzít si jej s sebou prakticky kamkoli.

Další informace

Adafruit Neo Trinkey (Adafruit 4870) je USB modul s procesorem SAMD21 a čtyřmi NeoPixel RGB LED diodami. Jedním ze zajímavých konstrukčních prvků této desky je malý podlouhlý otvor, který umožňuje její zavěšení na šňůrku nebo úzký popruh či stuhu. Výrobce se také rozhodl vyvést další testovací/pájecí pole na spodní, neobsazené straně PCB, což uživateli umožňuje desku ještě více přizpůsobit. Na spodní straně jsou tři kruhové plošky označené SWD, SWC a Rst. Stojí za zmínku, že Adafruit nabízí i další desky kompatibilní s Arduinem, například sady Trinket, Feather, Metro Mini, Metro M4 a mnoho dalších.
