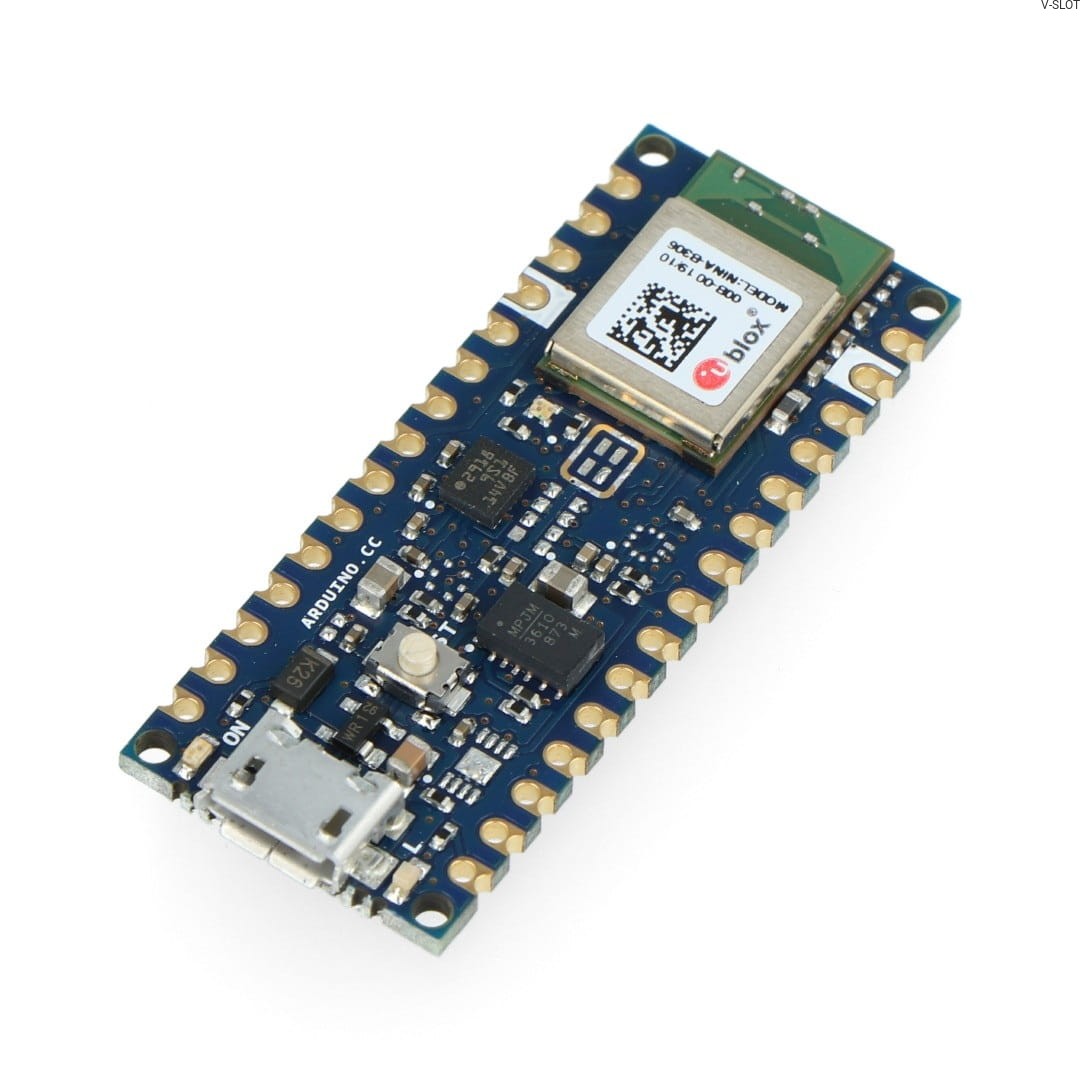

Arduino Nano 33 BLE je deska, která umožňuje rozšířit možnosti jiných malých desek díky úspornému a vysoce výkonnému mikrokontroléru nRF52480 s taktem 64 MHz a 1 MB paměti flash a 256 kB paměti RAM. I přes zachování stávajících rozměrů je Nano 33 BLE energeticky nejúspornější deskou z rodiny Nano. Deska navíc podporuje Bluetooth 5.0 Low Energy.

Schopnosti:

Deska Arduino Nano 33 BLE je vybavena modulem U-blox NINA B306, který zajišťuje komunikaci přes Bluetooth 5.0 LE. Na desce je také devítiosá IMU (Inertial Measurement Unit) LSM9DS1, která se skládá z tříosého gyroskopu, akcelerometru a magnetometru a komunikuje prostřednictvím sběrnice I2C.

Napájení modulu:

Modul Arduino Nano 33 BLE je ve výchozím nastavení navržen pro napájení 3,3 V. Tam, kde má standardní deska Nano 5 V pin (mezi RST a A7), je na Nano 33 BLE jumper, který lze zkratovat a napájet zařízení z USB. Pokud chcete zařízení napájet napětím 5 V, přepájejte propojku a připojte zařízení přes USB. Pokud propojka není připájena a napájení je odebíráno z pinu V in, deska nebude dostávat žádné napětí. Jedná se o bezpečnostní prvek, který chrání Arduino Nano 33 BLE. Deska také umožňuje ladění programu, které se provádí prostřednictvím 6 plošek na spodní straně desky pod komunikačním čipem.

Upozornění.

Ve výchozím nastavení může deska Arduino Nano 33 BLE pracovat POUZE s napětím 3,3 V. Nenapájejte jej přímo napětím 5 V.

Technické specifikace: V případě, že se jedná o zařízení, které je v provozu, je třeba provést jeho instalaci:

• NapájecĂ­ napÄ›tĂ­: 1: 3,3 V
• MikrokontrolĂ©r: nRF52840
• TaktovánĂ­: 64 MHz
• Paměť flash: 1 MB
• RAM: 256 kB
• DigitálnĂ­ vĂ˝vody: 14
• PWM piny: 6
• AnalogovĂ© vĂ˝vody: 1: 8
• Zásuvka MicroUSB
• RozhranĂ­: GPIO, SPI, I2C, USART, PWM
• PĹ™evodnĂ­ky: 1: PŘEVODNĂŤKY: ADC, DAC
• RozmÄ›ry: 45 x 18 mm

Rozdělení pinů:

• D13 DigitálnĂ­ GPIO
• + 3V3 NapájecĂ­ vĂ˝stup NapájenĂ­ pro externĂ­ zařízenĂ­
• AREF AnalogovĂ˝ referenÄŤnĂ­ pin, lze použít jako GPIO
• A0 / DAC0 AnalogovĂ˝ vstup ADC / vĂ˝stup DAC, lze použít jako GPIO
• A1 AnalogovĂ˝ vstup ADC, lze použít jako GPIO
• A2 AnalogovĂ˝ vstup ADC, lze použít jako GPIO
• A3 AnalogovĂ˝ vstup ADC, lze použít jako GPIO
• A4 / SDA AnalogovĂ˝ vstup ADC, I2C SDA, lze použít jako GPIO*
• A5 / SCL AnalogovĂ˝ vstup ADC, I2C SCL, lze použít jako GPIO*
• A6 AnalogovĂ˝ vstup ADC, lze použít jako GPIO
• A7 AnalogovĂ˝ vstup ADC, lze použít jako GPIO
• V NapájenĂ­ USB I/O NormálnÄ› nenĂ­ pĹ™ipojeno. Lze zkratovat na napájenĂ­ USB
• RST DigitálnĂ­ vstup AktivnĂ­ reset
• GND NapájenĂ­ UzemnÄ›nĂ­
• VIN NapájenĂ­
• TX DigitálnĂ­ USART, lze použít jako GPIO
• RX DigitálnĂ­ USART RX, lze použít jako GPIO
• RST DigitálnĂ­ aktivnĂ­ reset
• GND NapájenĂ­ Zem
• D2 DigitálnĂ­ GPIO
• D3 / PWM DigitálnĂ­ GPIO, lze použít jako GPIO
• D4 DigitálnĂ­ GPIO
• D5 / PWM DigitálnĂ­ GPIO, lze použít jako GPIO
• D6 / PWM DigitálnĂ­ GPIO, lze použít jako GPIO
• D7 DigitálnĂ­ GPIO
• D8 DigitálnĂ­ GPIO
• D9 / PWM Digital GPIO, lze použít jako GPIO
• D10 / PWM Digital GPIO, lze použít jako GPIO
• D11 / MOSI DigitálnĂ­ SPI MOSI, lze použít jako GPIO
• D12 / MISO DigitálnĂ­ SPI MISO, lze použít jako GPI

Deska Arduino Nano 33 BLE - ABX00030:

deska Arduino Nano 33 BLE je velmi výkonné zařízení, které je zároveň energeticky úsporné. Toho bylo dosaženo použitím mikrokontroléru nRF52480 v jeho konstrukci, který pracuje na frekvenci 64 MHz a je vybaven 1 MB paměti Flash a 256 kB paměti RAM.

Arduino Nano 33 BLE je navrženo tak, aby podporovalo další desky, které mají samy o sobě omezené možnosti. Protože Nano 33 BLE dokáže podporovat pokročilejší návrhy, je možné použít menší desky ve složitějších aplikacích.

Deska Arduino Nano 33 BLE pracuje pouze s napájecím napětím 3,3 V. Standardní verze desky nepodporuje napětí 5 V, pokud není připájena speciální propojka, která umožňuje napájení zařízení přes USB. Deska Arduino Nano 33 BLE má 14 digitálních pinů, šest PWM pinů a osm analogových pinů, dále rozhraní GPIO, SPI, I2C, USART a ADC a DAC. Vestavěná je také zásuvka micro USB.
