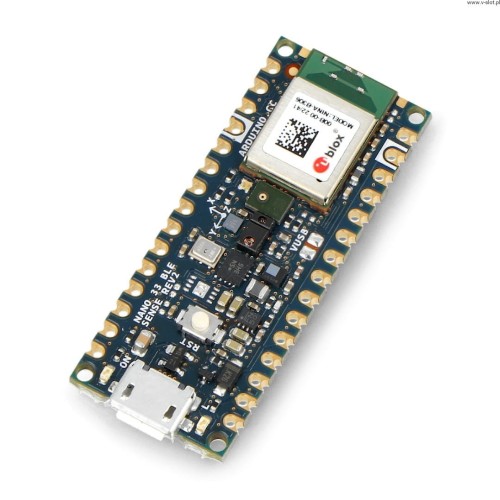

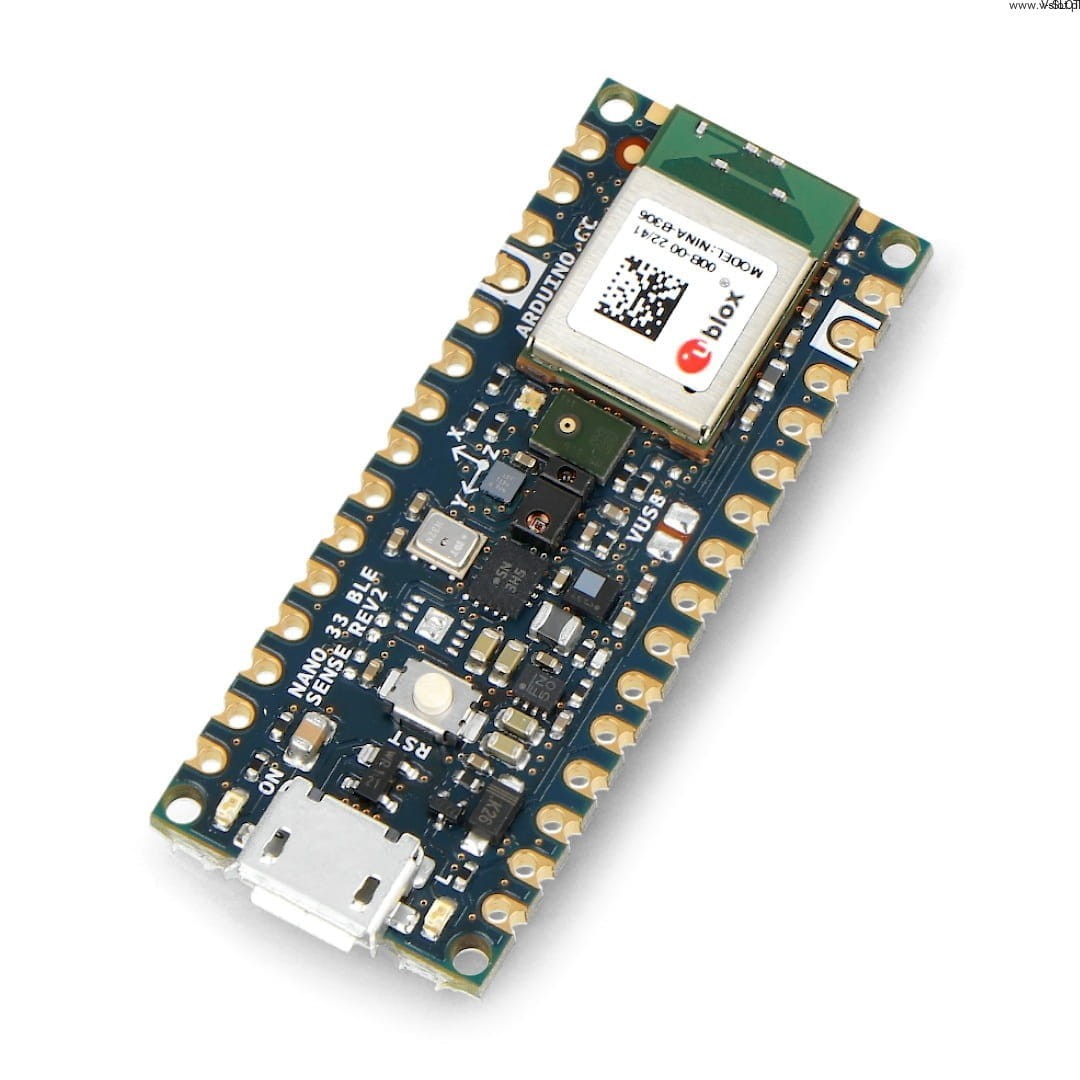

Arduino Nano 33 BLE Sense Rev2 je deska s nízkou spotřebou energie, výkonným mikrokontrolérem nRF52480, 1 MB paměti Flash a 256 kB RAM. Tato malá deska dokáže maximálně využít své schopnosti díky řadě senzorů, jako je akcelerometr, gyroskop, teploměr, senzor intenzity světla, gesta a digitální mikrofon. Díky komunikaci Bluetooth 5.0 Low Energy se navíc tato deska může připojit k dalším zařízením a poskytnout mnoho možností v jakémkoli projektu.

Schopnosti Arduino Nano 33 BLE Sense Rev2:

Deska Arduino Nano 33 BLE Sense je modul, který díky modulu U-blox NINA B306 umožňuje komunikaci Bluetooth 5.0 LE. Deska je vybavena několika senzory, včetně dvou IMU - šestiosého BMI270 a tříosého BMM150, senzoru teploty a tlaku LPS22HB, senzoru vlhkosti HS3003, senzoru intenzity světla, barvy a gest ADPS-9960 a digitálního mikrofonu MP34DT05. Kromě toho je na desce obsažen kryptografický čip ATECC608A.

Technické specifikace:

• NapájecĂ­ napÄ›tĂ­: 3,3 V
• MikrokontrolĂ©r: nRF 52840
• TaktovacĂ­ frekvence: 64 MHz
• Paměť flash: 1 MB
• RAM: 256 kB
• DigitálnĂ­ vĂ˝vody: 1: 14
• PWM piny: 6
• AnalogovĂ© vĂ˝vody: 1: 8
• Zásuvka MicroUSB
• RozhranĂ­: GPIO, SPI, I2C, USART, PWM
• PĹ™evodnĂ­ky: 1: PŘEVODNĂŤKY: ADC, DAC
• RozmÄ›ry: 45 x 18 mm

Rozdělení pinů:

1. D13 - digitální GPIO
2. +3V3 - napájecí výstup pro externí zařízení
3. AREF - Analogový referenční pin, lze použít jako GPIO
4. A0/DAC0 - Analogový vstup ADC / výstup DAC, lze použít jako GPIO
5. A1 - Analogový vstup ADC, lze použít jako GPIO
6. A2 - Analogový vstup ADC, lze použít jako GPIO
7. A3 - Analogový vstup ADC, lze použít jako GPIO
8. A4/SDA - Analogový vstup ADC, I2C SDA, lze použít jako GPIO*
9. A5/SCL - Analogový vstup ADC, I2C SCL, lze použít jako GPIO*.
10. A6 - Analogový vstup ADC, lze použít jako GPIO
11. A7 - Analogový vstup ADC, lze použít jako GPIO
12. V USB - napájecí vstup/výstup, normálně není připojen, lze připojit k napájení USB
13. RST - Digitální vstup, aktivní reset
14. GND - napájecí zem
15. VIN - napájecí vstup
16. TX - Digitální USART TX, lze použít jako GPIO
17. RX - Digitální USART RX, lze použít jako GPIO
18. RST - Digitální vstup, aktivní reset
19. GND - napájecí zem
20. D2 - Digitální GPIO
21. D3/PWM - Digitální GPIO, lze použít jako GPIO
22. D4 - Digitální GPIO
23. D5/PWM - Digitální GPIO, lze použít jako GPIO
24. D6/PWM - Digitální GPIO, lze použít jako GPIO
25. D7 - Digitální GPIO
26. D8 - Digitální GPIO
27. D9/PWM - Digitální GPIO, lze použít jako GPIO
28. D10/PWM - Digitální GPIO, lze použít jako GPIO
29. D11/MOSI - Digital SPI MOSI, lze použít jako GPIO
30. D12/MISO - Digitální SPI MISO, lze použít jako GPIO

Napájení modulu:

Arduino Nano 33 BLE Sense je ve výchozím nastavení navržen tak, aby pracoval pouze s napětím 3,3 V. Na standardní desce Nano je mezi piny RST a A7 umístěn pin 5 V, který tento model nepodporuje. Místo toho je na místě pinu 5 V propojka, která po připájení umožňuje napájení zařízení přes USB. Pokud chcete mít napájení 5 V, musíte nejprve připájet propojku a poté připojit napájení přes USB. Zároveň platí, že po připájení propojky nebude na pinu VIN k dispozici žádné napětí. Tato funkce je důležitá pro ochranu Arduino Nano 33 BLE Sense před přepětím, které může vzniknout při napájení 5 V.
