Desky řady Arduino Nano byly vytvořeny s cílem rozšířit možnosti malých desek a umožnit jejich použití v různých projektech. Deska Arduino Nano 33 BLE je vybavena výkonným mikrokontrolérem nRF52480 s nízkou spotřebou, který může pracovat na frekvenci 64 MHz. Obsahuje 1 MB paměti flash a 256 kB paměti RAM. Arduino Nano 33 BLE je energeticky nejúspornějším modelem řady Nano při zachování stejných rozměrů jako předchozí modely. Deska podporuje technologii Bluetooth 5.0 Low Energy.

Schopnosti desky Arduino Nano 33 BLE:

Deska Arduino Nano 33 BLE implementuje modul U-blox NINA B306, který spravuje komunikační standard Bluetooth 5.0 LE. Kromě toho je deska Nano 33 BLE vybavena devítiosou jednotkou IMU (Inertial Measurement Unit) LSM9DS1, která se skládá z tříosého gyroskopu, akcelerometru a magnetometru a komunikuje s ní prostřednictvím sběrnice I2C.

Napájení modulu:

V základní verzi Arduino Nano 33 BLE je podporováno pouze napětí 3,3 V. V místě pinu 5 V je mezi piny RST a A7 propojka, kterou lze připojit k napájení USB. Chcete-li zařízení napájet 5 V, je nutné jumper připájet a připojit Nano k USB. Pokud je napájení odebíráno z pinu V in bez připájené propojky, nebude dodáváno žádné napětí. Díky této ochraně je Arduino Nano 33 BLE chráněno. Deska také umožňuje ladění programů pomocí 6 plošek na spodní straně desky, pod komunikačním čipem.

Upozornění.

Ve výchozím nastavení může Arduino Nano 33 BLE pracovat POUZE s napětím 3,3 V. Nenapájejte jej přímo napětím 5 V.

Technické specifikace:

• NapájecĂ­ napÄ›tĂ­: 1: 3,3 V
• MikrokontrolĂ©r: nRF 52840
• TaktovánĂ­: 64 MHz
• Paměť flash: 1 MB
• RAM: 256 kB
• DigitálnĂ­ vĂ˝vody: 14
• PWM piny: 6
• AnalogovĂ© vĂ˝vody: 1: 8
• Zásuvka MicroUSB
• RozhranĂ­: GPIO, SPI, I2C, USART, PWM
• PĹ™evodnĂ­ky: 1: PŘEVODNĂŤKY: ADC, DAC
• RozmÄ›ry: 45 x 18 mm

Rozdělení pinů:

• D13 DigitálnĂ­ GPIO
• + 3V3 NapájecĂ­ vĂ˝stup NapájenĂ­ pro externĂ­ zařízenĂ­
• AREF AnalogovĂ˝ referenÄŤnĂ­ pin, lze použít jako GPIO
• A0 / DAC0 AnalogovĂ˝ vstup ADC / vĂ˝stup DAC, lze použít jako GPIO
• A1 AnalogovĂ˝ vstup ADC, lze použít jako GPIO
• A2 AnalogovĂ˝ vstup ADC, lze použít jako GPIO
• A3 AnalogovĂ˝ vstup ADC, lze použít jako GPIO
• A4 / SDA AnalogovĂ˝ vstup ADC, I2C SDA, lze použít jako GPIO*
• A5 / SCL AnalogovĂ˝ vstup ADC, I2C SCL, lze použít jako GPIO*
• A6 AnalogovĂ˝ vstup ADC, lze použít jako GPIO
• A7 AnalogovĂ˝ vstup ADC, lze použít jako GPIO
• V NapájenĂ­ USB I/O NormálnÄ› nenĂ­ pĹ™ipojeno. Lze zkratovat na napájenĂ­ USB
• RST DigitálnĂ­ vstup AktivnĂ­ reset
• GND NapájenĂ­ UzemnÄ›nĂ­
• VIN NapájenĂ­
• TX DigitálnĂ­ USART, lze použít jako GPIO
• RX DigitálnĂ­ USART RX, lze použít jako GPIO
• RST DigitálnĂ­ aktivnĂ­ reset
• GND NapájenĂ­ Zem
• D2 DigitálnĂ­ GPIO
• D3 / PWM DigitálnĂ­ GPIO, lze použít jako GPIO
• D4 DigitálnĂ­ GPIO
• D5 / PWM DigitálnĂ­ GPIO, lze použít jako GPIO
• D6 / PWM DigitálnĂ­ GPIO, lze použít jako GPIO
• D7 DigitálnĂ­ GPIO
• D8 DigitálnĂ­ GPIO
• D9 / PWM Digital GPIO, lze použít jako GPIO
• D10 / PWM Digital GPIO, lze použít jako GPIO
• D11 / MOSI DigitálnĂ­ SPI MOSI, lze použít jako GPIO
• D12 / MISO DigitálnĂ­ SPI MISO, lze použít jako GPIO

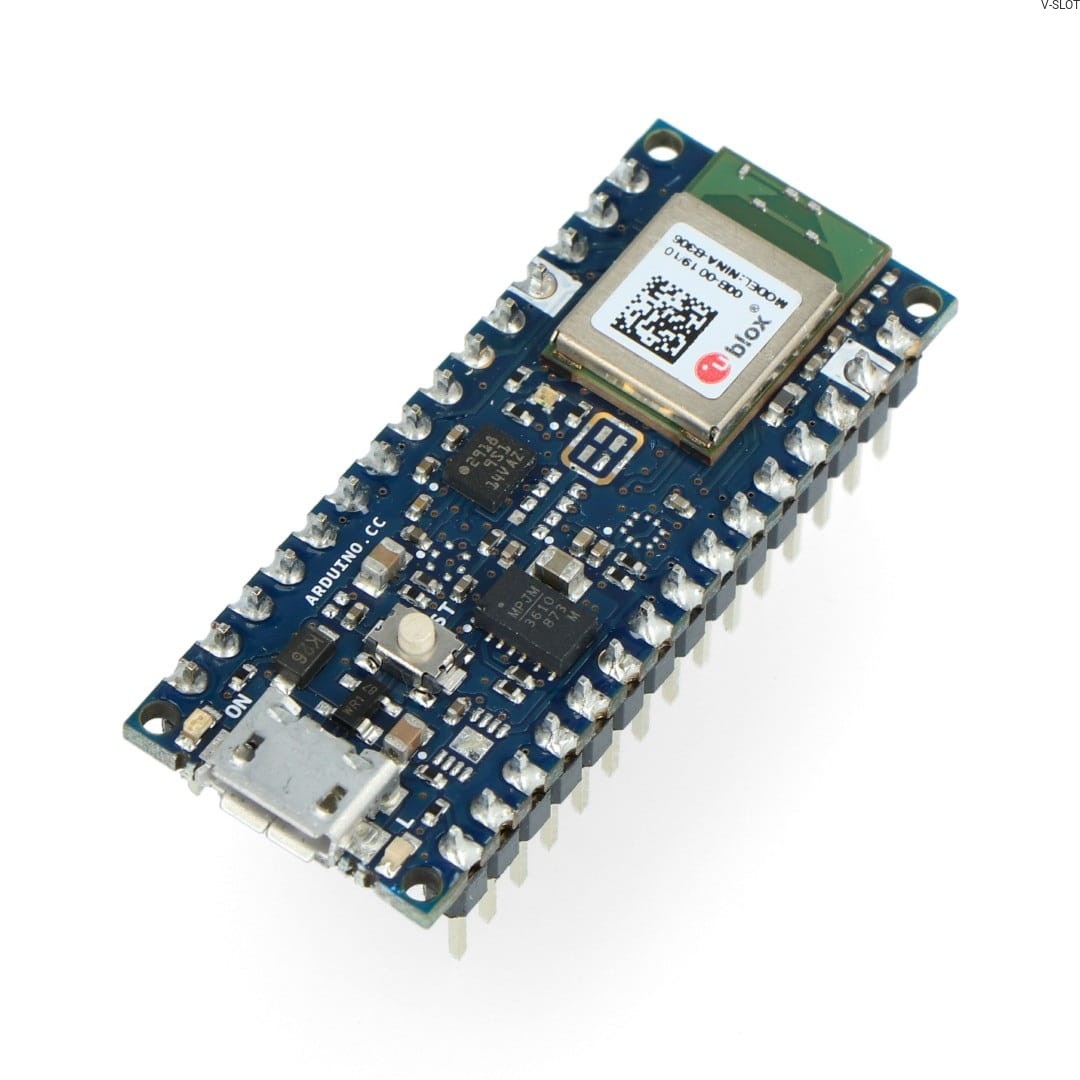

Deska Arduino Nano 33 BLE s konektory:

Deska Arduino Nano 33 BLE je díky mikrokontroléru nRF52480 s taktem 64 MHz považována za nejúspornější mezi deskami výrobce. Obsahuje 1 MB paměti Flash a 256 kB paměti RAM. Hlavním účelem tohoto modelu Nano je rozšířit možnosti malých desek a umožnit jejich použití v různých projektech. Deska umožňuje komunikaci Bluetooth 5.0 Low Energy díky modulu U-blox NINA B306.
