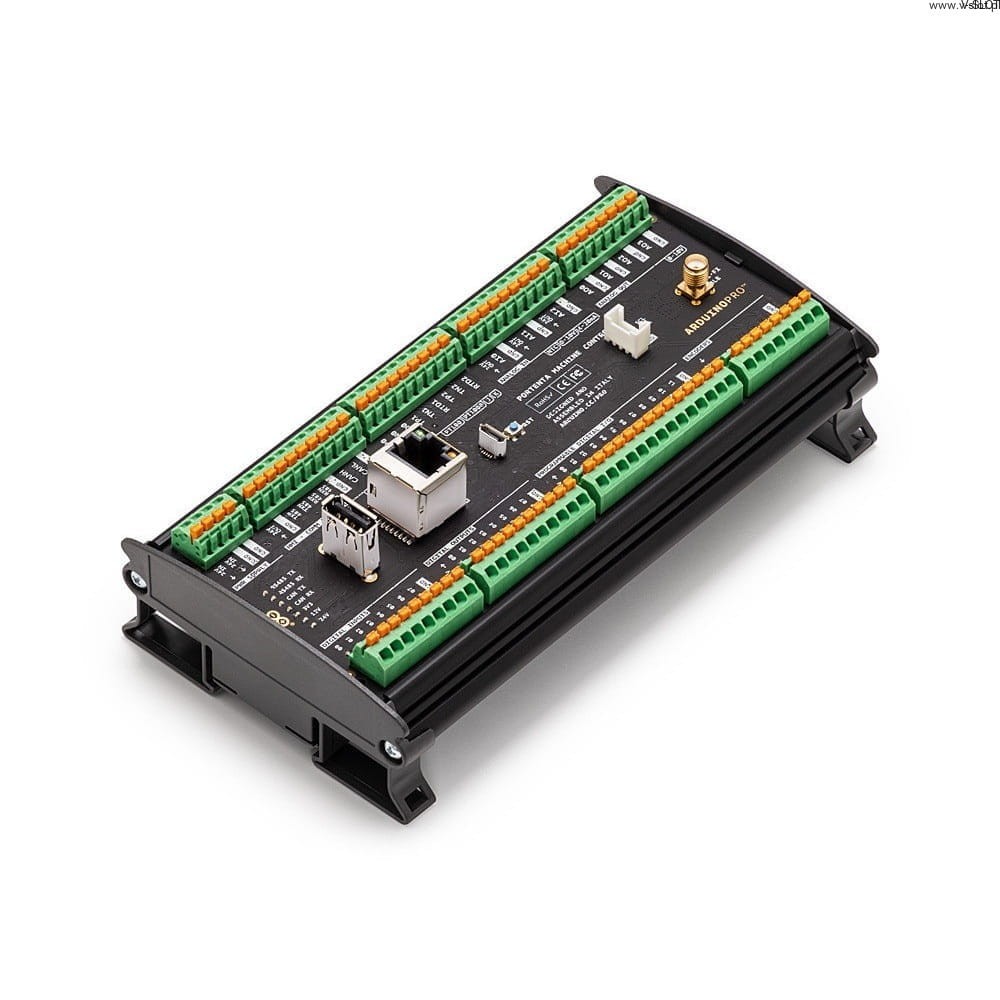

Portenta Machine Control je centralizovaný modul s nízkou spotřebou energie, který umožňuje ovládat zařízení a stroje pomocí desky Portenta Arduino, která je součástí sady. Je vybaven konektory svorek, portem USB, Ethernetem a anténním konektorem a je umístěn v krytu pro montáž na lištu DIN. Výpočetní výkon modulu umožňuje širokou škálu případů použití prediktivní údržby a umělé inteligence. Portenta Machine Control umožňuje sběr dat v reálném čase z dílny a podporuje vzdálené ovládání zařízení, v případě potřeby dokonce z cloudu.

Použití: V případě potřeby je možné použít systém pro správu a údržbu dat, který je součástí systému Portenta:

S aplikací Portenta Machine Control mohou společnosti zavést nové obchodní modely, využívající sledování využití zařízení zákazníků pro prediktivní údržbu a poskytující cenné výrobní údaje. Konstrukce zařízení umožňuje konfigurovat I/O piny prostřednictvím softwaru a představuje výkonný počítač pro sjednocení a optimalizaci výroby, který umožňuje ovládání celého systému pomocí jediného typu hardwaru. Mezi klíčové vlastnosti zařízení Arduino Portenta Machine Control patří: průmyslový výkon využívající výkon desky Arduino Portenta, šasi kompatibilní s lištou DIN, svorkovnice pro rychlé připojení, kompaktní rozměry 170 x 90 x 50 mm a spolehlivá konstrukce, která pracuje při průmyslových teplotách od -40 °C do 85 °C, s dvoujádrovou architekturou, která nevyžaduje žádné externí chlazení.

Hlavní vlastnosti řídicí jednotky Arduino Portenta Machine Control:

Arduino Machine Control je nástroj, který umožňuje standardní řízení soft-PLC a propojení s řadou externích senzorů a modulů s izolovanými digitálními I/O, analogovými I/O od 4 mA do 20 mA, 3 konfigurovatelnými teplotními kanály a vyhrazeným konektorem I2C. Modul je vybaven několika možnostmi síťového připojení, včetně USB, Ethernetu, WiFi/BLE a RS485. Modul Portenta Machine Control pracuje společně s modulem Arduino Portenta H7, který má dvoujádrovou architekturu a nevyžaduje žádné další chlazení. Hlavní procesor umožňuje připojení externích rozhraní člověk-stroj, jako jsou displeje, dotykové panely, klávesnice, joysticky a myši.

Technické specifikace:

• ÄŚip: STM32H747XI dual Cortex M7 + M4 32bitovĂ˝ ĂşspornĂ˝ ARM (Portenta H7)
• Vstupy: 8 x digitálnĂ­ 24 V DC 2kanálovĂ© ÄŤtenĂ­ enkodĂ©ru 3 x analogovĂ© pro teplotnĂ­ sondy PT100 / PT1000 / J / K (3vodiÄŤovĂ©) 3 x analogovĂ© od 4 mA do 20 mA / 0 V do 10 V / NTC 10K
• VĂ˝stupy: 8 x digitálnĂ­ 24 V DC aĹľ 0,5 mA (ochrana proti zkratu) 4 x analogovĂ© od 0 V do 10 V (vĂ˝stup aĹľ 20 mA na kanál)
• Další vstupy/vĂ˝stupy: 12 programovatelnĂ˝ch digitálnĂ­ch vstupĹŻ/vĂ˝stupĹŻ (logika 24 V)
• KomunikaÄŤnĂ­ protokoly: CAN-BUS ProgramovatelnĂ˝ sĂ©riovĂ˝ port 232 / 422 / 485
• Konektivita: Ethernet USB port WiFi BLE
• Paměť: 16 MB flash 8 MB SDRAM
• NapájenĂ­: 24 V DC +/- 20%
• Typ konektoru: Svorkovnice:
• ProvoznĂ­ teplota: -40°C aĹľ 85°C
• RozmÄ›ry: 170 x 90 x 50 mm
• Hmotnost: 186 g
