CNC 1osá kroková sada 4,8 Nm - krokový motor a řídicí jednotka Nema 34 E
CNC 1osá kroková sada 4,8 Nm - krokový motor a řídicí jednotka Nema 34 E
Dostupnost:
tymczasowo niedostępny
Dodavatel:
STEPPERONLINE
Kód produktu/SKU:
1-DM860Y-34HE31
Hodnocení:
0
0
Cena:
Hrubá cena
zawiera 23% VAT, bez kosztów dostawy
product unavailable
Popis

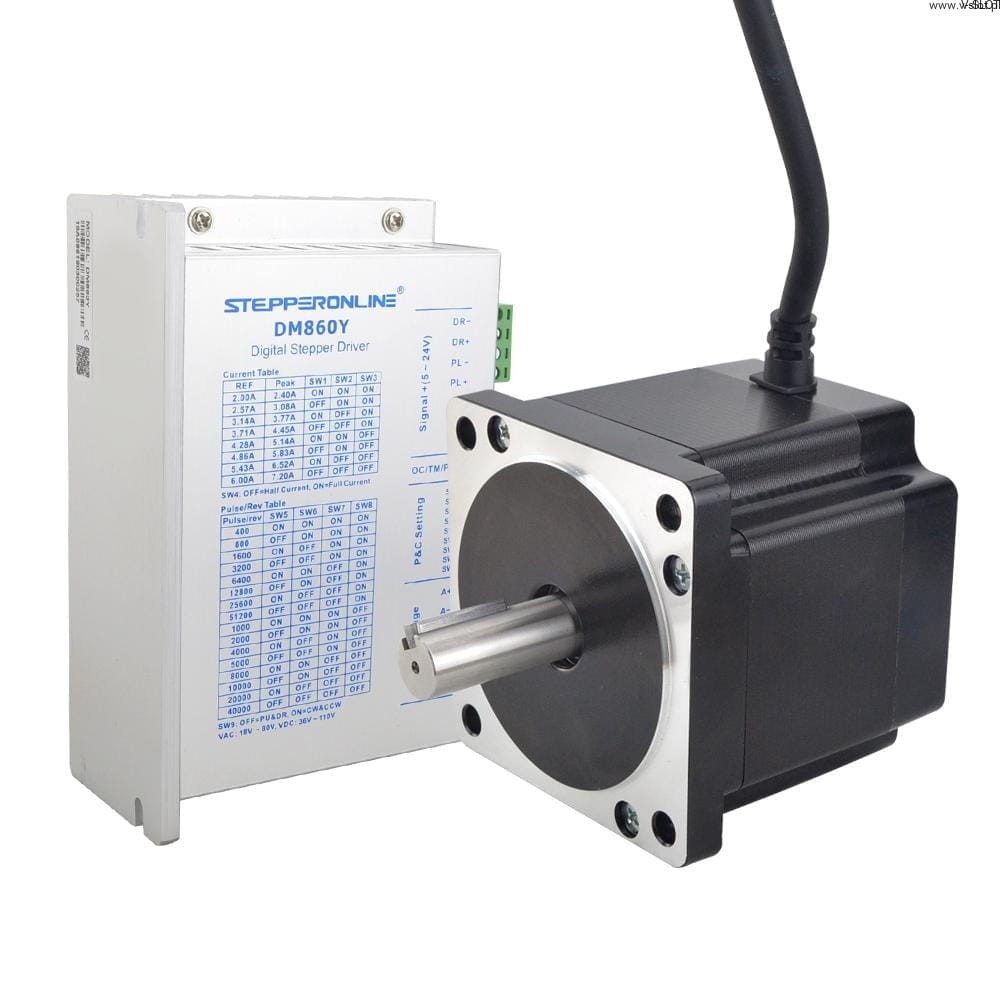

Sada obsahuje:
- Digitální krokový ovladač 2,4-7,2A AC18V-80V / DC 36V-110V pro motor Nema 34 - 1 ks.
- Bipolární krokový motor Nema 34 řady E 1,8 stupně 4,8 Nm 6,0 A 86x86x80mm 4 vodiče - 1 ks.

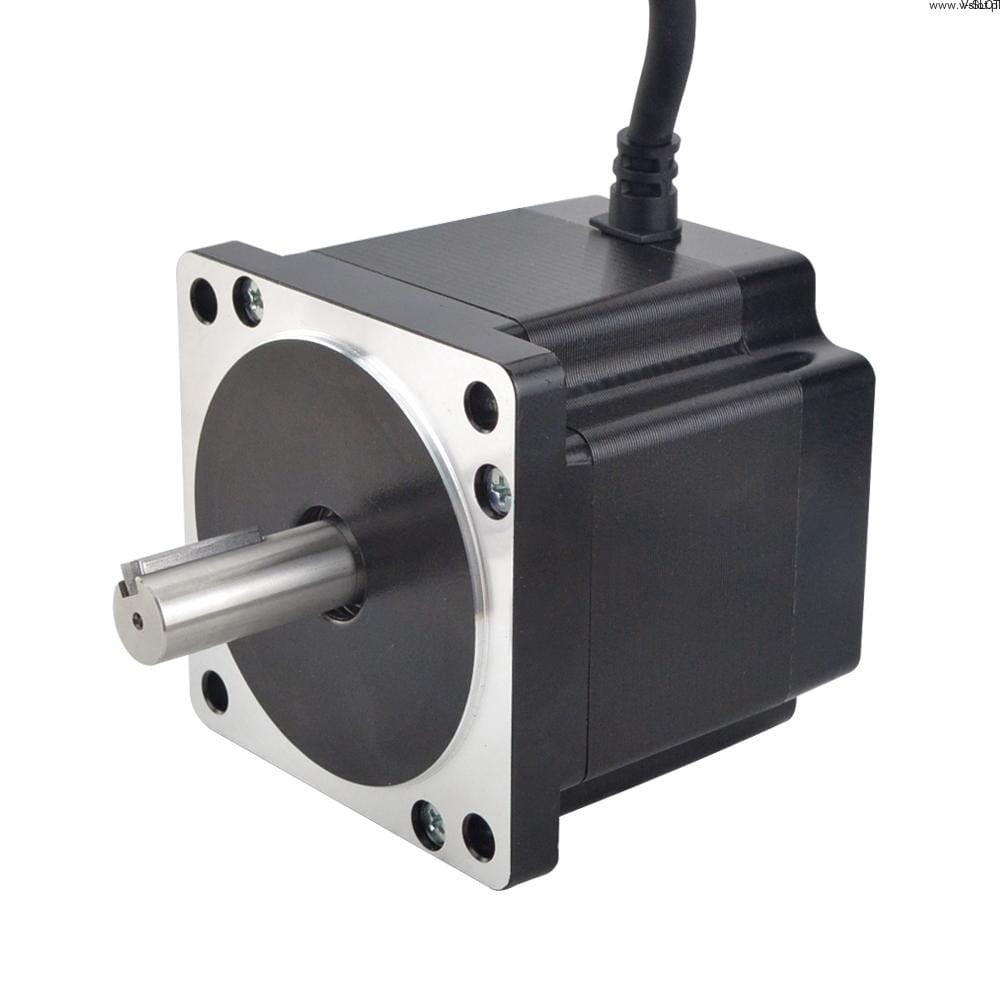

Specifikace motoru:
| Číslo dílu výrobce: | 34HE31-6004S |
| Počet fází: | 2 |
| Úhel kroku: | 1,8 stupně |
| Udržovací moment: 1,5 mm | 4,8 Nm (849,84 oz) |
| Jmenovitý proud/fáze: | 6.0 A |
| Fázový odpor: | 0,42 ohmů ± 10 % |
| Indukčnost: 0,42 mm | 3,5 mH ± 20% (1KHz) |
| Velikost rámečku: | 86 x 86 mm |
| Délka těla: | 80mm |
| Průměr hřídele: 80 mm | Φ14 mm |
| Délka hřídele: 14 mm | 37 mm |
| Délka hřídele s klíčem: | 25 mm |
| Počet drátů: | 4 |
| Délka kabelu: 1,5 mm: | 500 mm |
Připojení
| A+ | A- | B+ | B- |
| Černá | Zelená | Červená | Modrá |

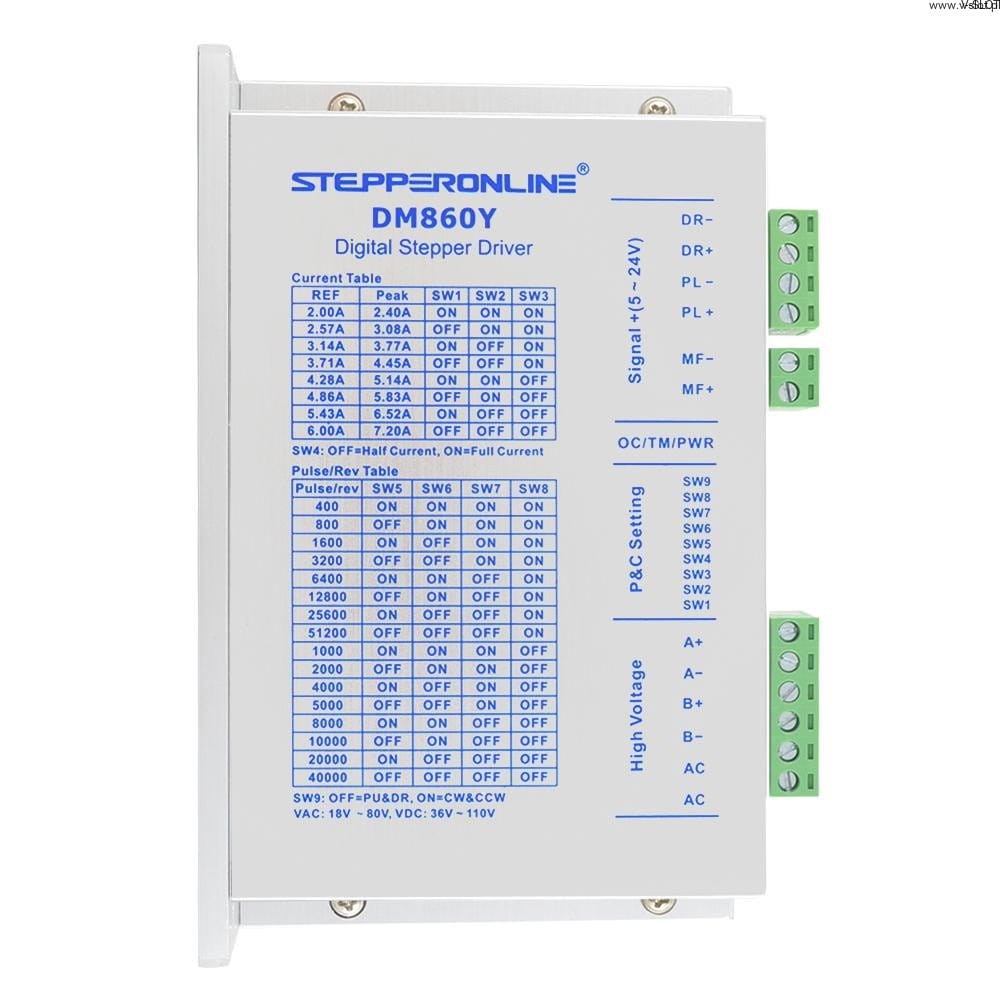

Specifikace ovladače
- Špičkový výstupní proud: 2,4 - 7,2 A (2,0 ~ 6,0 RMS)
- Vstupní napětí: AC18V ~ 80V/DC 36V-110V
- Logický proud signálu: 1,5 až 3,5 V: 7-15 mA (typicky 10 mA)
- Vstupní pulzní frekvence: 0 - 200 kHz
- Šířka impulzu: 2,5 μS
- Izolační odpor: 500 MΩ
- Chlazení: přirozené nebo nucené chlazení
- Okolní prostředí: Vyhněte se prachu, olejové mlze a korozivním plynům.
- Okolní teplota: 0 ~ 65 ℃
- Vlhkost: 40 % - 90 % relativní vlhkosti
- Provozní teplota: MAX. 50 ℃
- Vibrace: 10-50 Hz/0,15 mm
- Skladovací teplota: -20 - 65 ℃
