CNC 1osá kroková sada řady TS 3,0 Nm - krokový motor a řídicí jednotka Nema 23
CNC 1osá kroková sada řady TS 3,0 Nm - krokový motor a řídicí jednotka Nema 23
Dostupnost:
tymczasowo niedostępny
Dodavatel:
STEPPERONLINE
Kód produktu/SKU:
1-DM556T-23HS45
Hodnocení:
0
0
Cena:
Hrubá cena
zawiera 23% VAT, bez kosztów dostawy
product unavailable
Popis

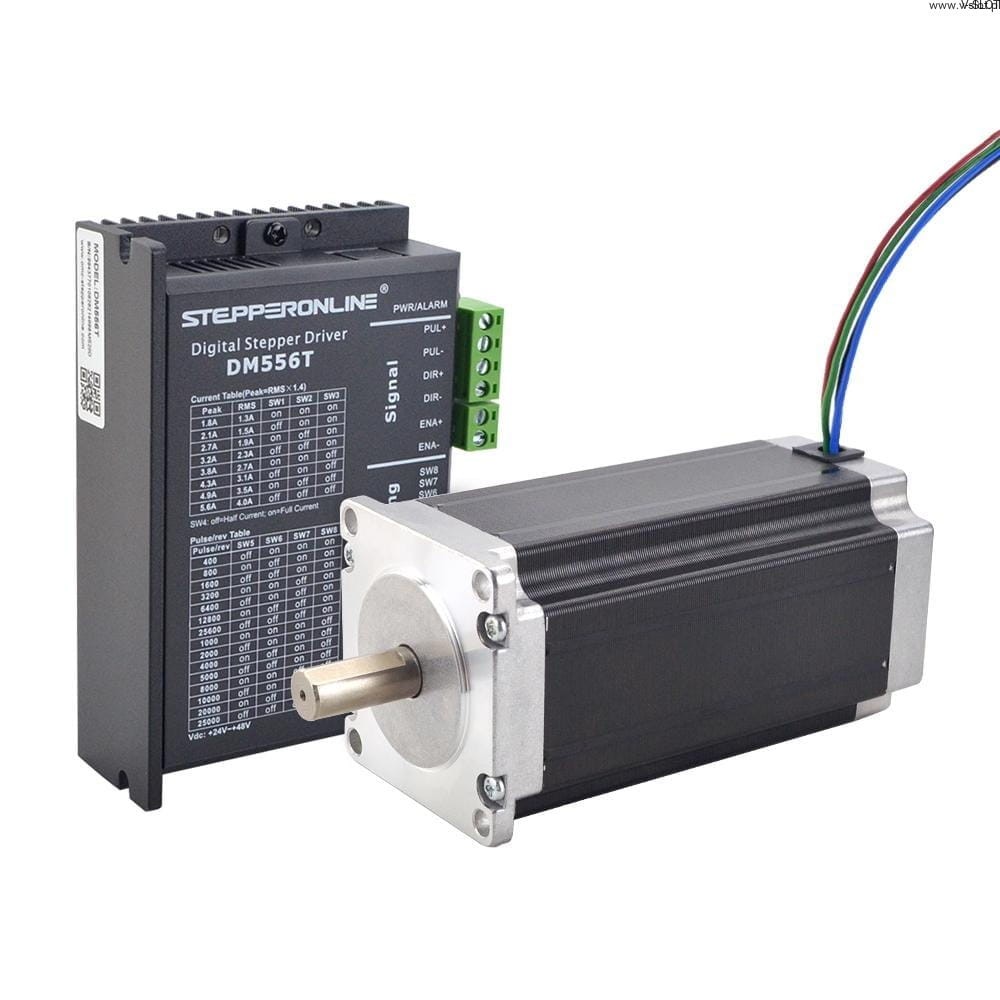

Sada obsahuje:
- Digitální krokový pohon 1,8~5,6A 20-50VDC DM556T - 1 ks.
- CNC bipolární krokový motor Nema 23 3Nm 4,2A 57x57x114mm 4 dráty - 1 ks.

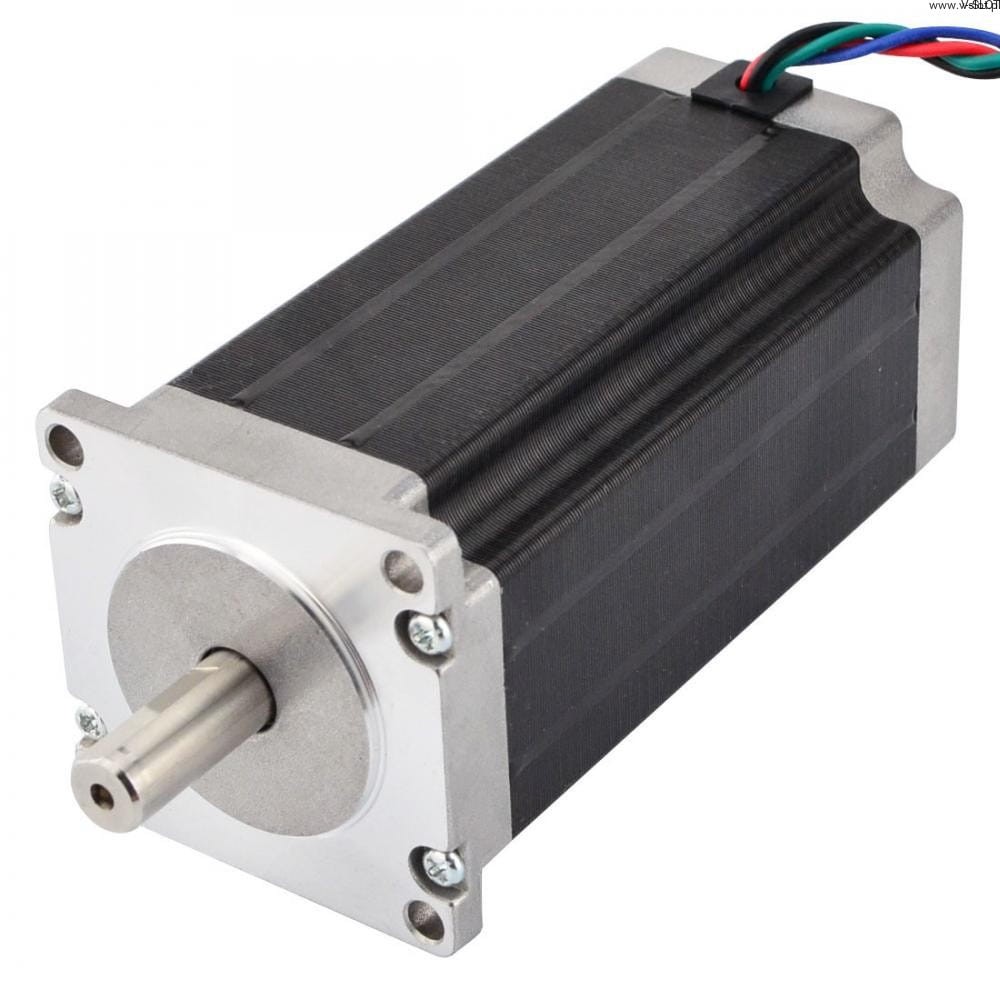

Specifikace motoru:
| Číslo dílu výrobce: 1: | 23HS45-4204S |
| Typ motoru: | Typ: bipolární krokový |
| Úhel kroku: | Stupeň: 1,8 stupně |
| Udržovací moment: | 3,0 Nm (425 oz) |
| Jmenovitý proud/fáze: | 4.2A |
| Fázový odpor: | 0,9 ohmů |
| Indukčnost: 0,5 mm: | 3,8 mH ± 20% (1KHz) |
| Velikost rámečku: | 57x57 mm |
| Délka těla: 57 mm: | Velikost: 113 mm |
| Průměr hřídele: | Φ10 mm |
| Délka hřídele: 10 mm | 24 mm |
| Délka řezu D: | 20 mm |
| Počet drátů: | 4 |
| Délka kabelu: 4 mm | 400 mm |
Připojení
| A+ | A- | B+ | B- |
| Černá | Zelená | Červená | Modrá |

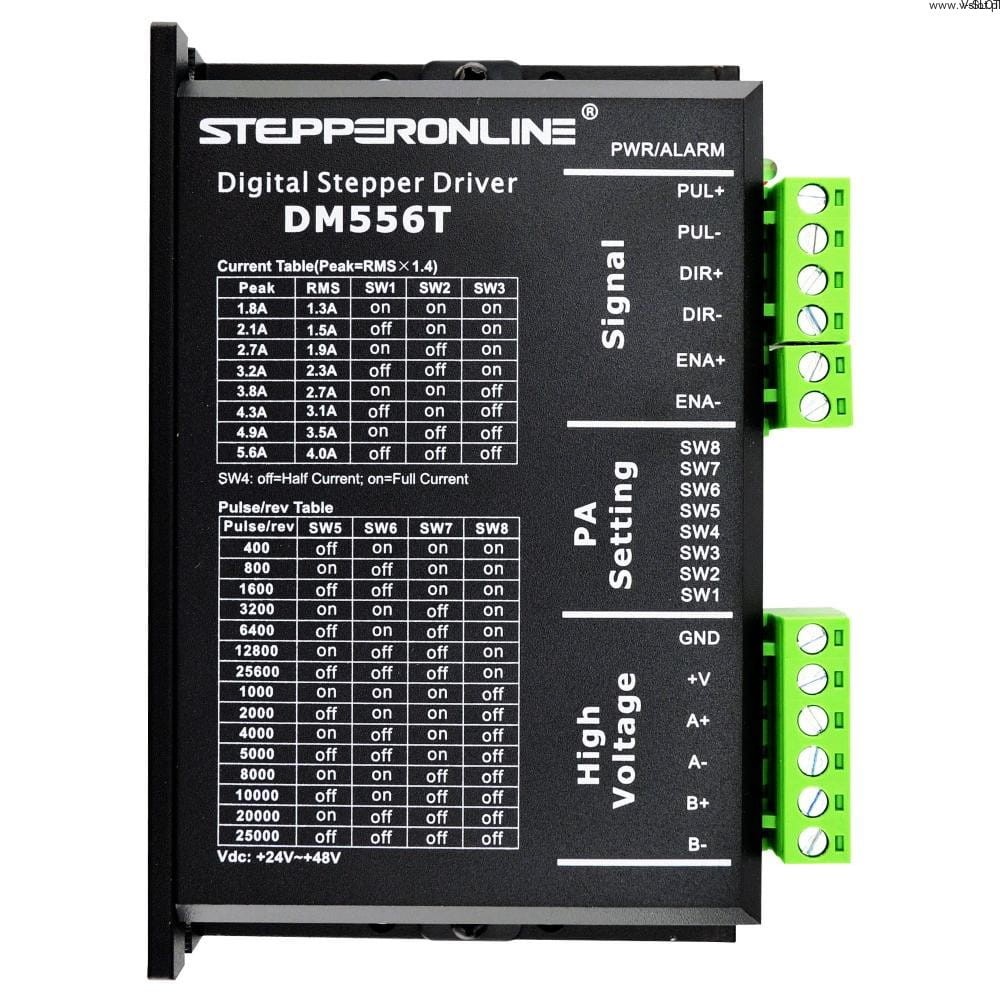

Specifikace ovladače
- Antirezonance pro optimální točivý moment, výjimečně plynulý pohyb, nízké zahřívání a hlučnost motoru
- Automatická identifikace motoru a automatická konfigurace parametrů pro optimální točivý moment motorů s širokým rozsahem.
- Krokové a směrové řízení (PUL/DIR)
- Vícekrokové krokové ovládání pro plynulý pohyb motoru
- TTL-kompatibilní a opticky izolované vstupy
- Vstupní napětí 20-50VDC
- 16 volitelných mikrokrokových rozlišení 400-25600 pomocí přepínačů DIP
- 8 volitelných nastavení výstupního proudu 1,8 - 5,6A pomocí přepínačů DIP
- Měkký start bez "skoku" při zapnutí
- Impulsní vstupní frekvence až 200 KHz
- Automatické snížení proudu naprázdno
- Přepěťová a nadproudová ochrana
