CNC 1osá kroková souprava 3,1 Nm - krokový motor a řídicí jednotka Nema 24

Dostupnost: tymczasowo niedostępny

Dodavatel: STEPPERONLINE

Kód produktu/SKU: 1-DM542T-24HS34

Hodnocení:

Cena: 4 054,86 Kč 4054.86

Hrubá cena

zawiera 23% VAT, bez kosztów dostawy

ilość szt.

product unavailable

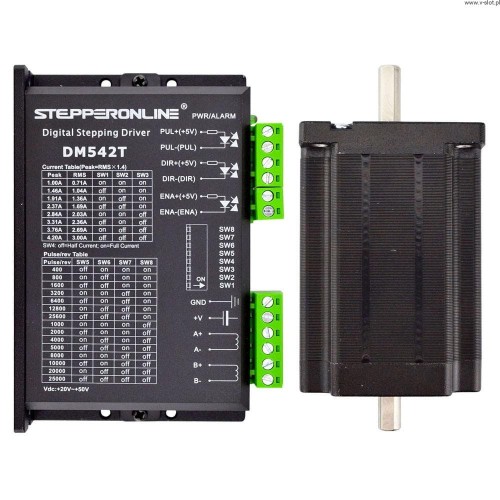

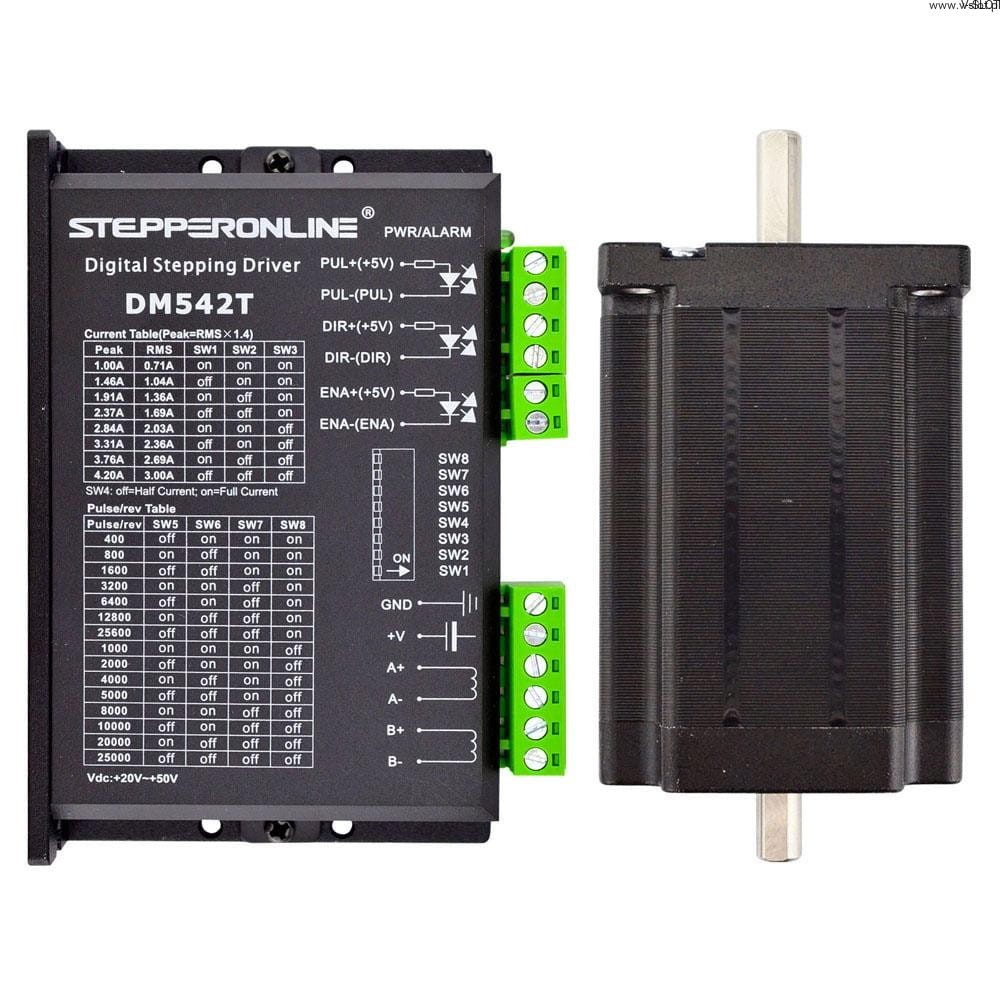

Sada obsahuje:

Digitální krokový pohon 1,0-4,2A 20-50VDC pro krokový motor Nema 17, 23, 24 - 1 ks.

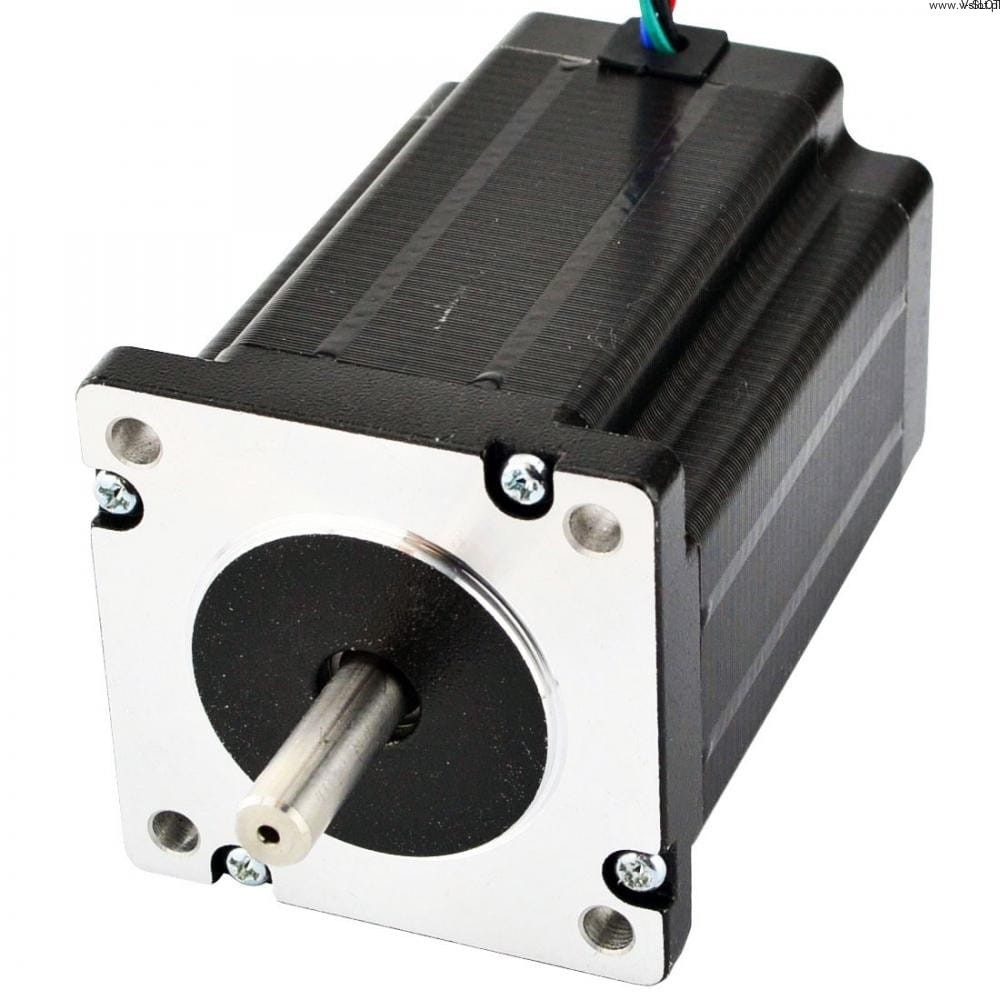

Krokový motor Nema 24 s dvojitou bipolární hřídelí 3,1Nm 3,5A 60x60x88mm 4 vodiče - 1 ks.

Specifikace motoru:

Číslo dílu výrobce:	24HS34-3504D
Typ motoru:	bipolární krokový motor: bipolární krokový motor
Úhel kroku:	Stupeň: 1,8 stupně
Udržovací moment:	3,1 Nm (439 uncí)
Jmenovitý proud/fáze:	3,5A
Napětí: 3,3 A (3,5 A)	3,85 V
Fázový odpor:	1,1 ohmů ± 10%
Indukčnost: 1,5 mm, 1,5 mm, 1,5 mm, 1,5 mm:	5,6 mH ± 20% (1KHz)
Velikost rámečku:	60x60 mm
Délka těla: 60x60 mm:	60 mm: 88 mm
Průměr hřídele: 88 mm	Φ8 mm
Délka hřídele:	24 mm
Délka řezu ve tvaru D:	20 mm
Počet drátů:	4
Délka kabelu:	600 mm
Hmotnost:	600 mm: 1,34 kg

Připojení

A+	A-	B+	B-
Černá	Zelená	Červená	Modrá

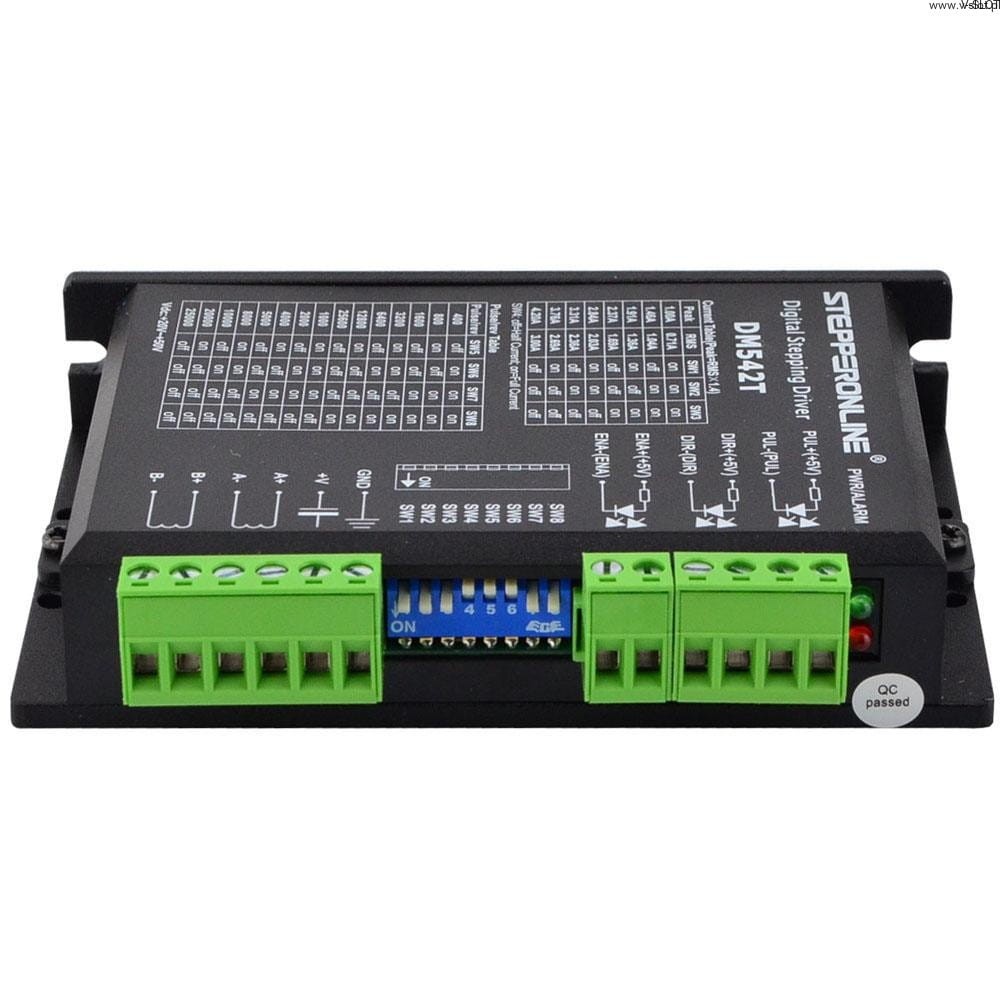

Specifikace ovladače

Vstupní napětí 20-50 VDC
Antirezonance zajišťuje optimální točivý moment a eliminuje nestabilitu ve středním rozsahu
Automatická identifikace motoru a automatická konfigurace parametrů po zapnutí zajišťují optimální odezvu u různých motorů.
Multi-Stepping zajišťuje plynulejší pohyb motoru
15 volitelných mikrokrokových rozlišení, včetně 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
Měkký start bez "skoku" při zapnutí
8 volitelných špičkových proudů včetně 1,00 A, 1,46 A, 1,91 A, 2,37 A, 2,84 A, 3,31 A, 3,76 A, 4,20 A
Impulsní vstupní frekvence až 200 KHz, TTL-kompatibilní a opticky izolovaný vstup
Automatické snížení klidového proudu
Vhodné pro 2fázové a 4fázové motory
Podporuje režim PUL/DIR
Přepěťová a nadproudová ochrana
