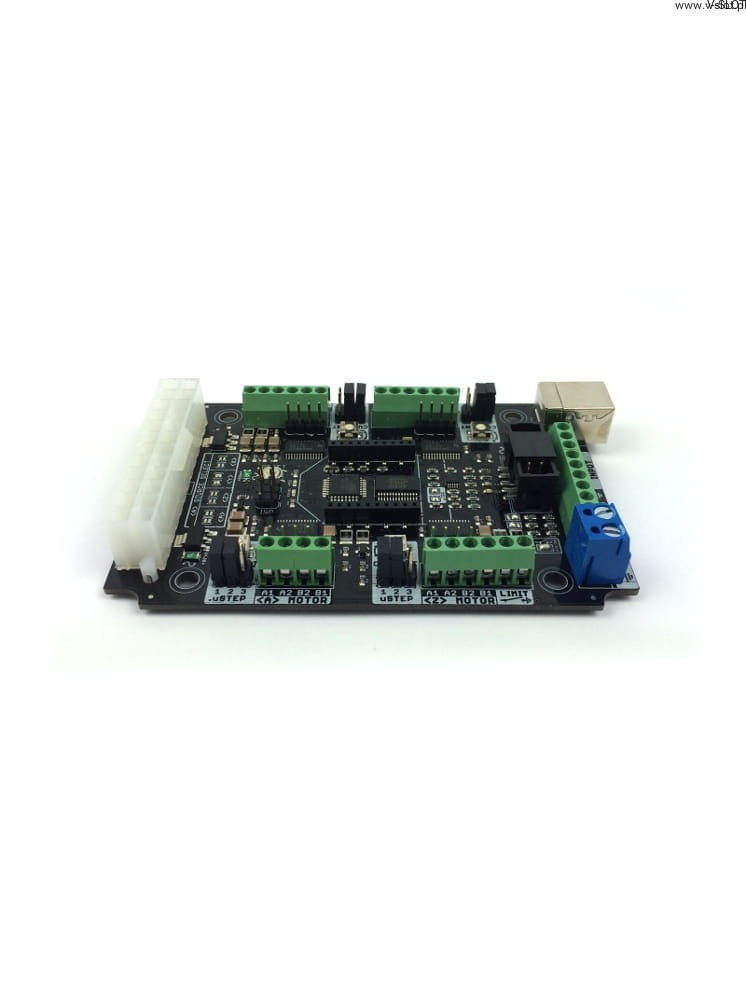

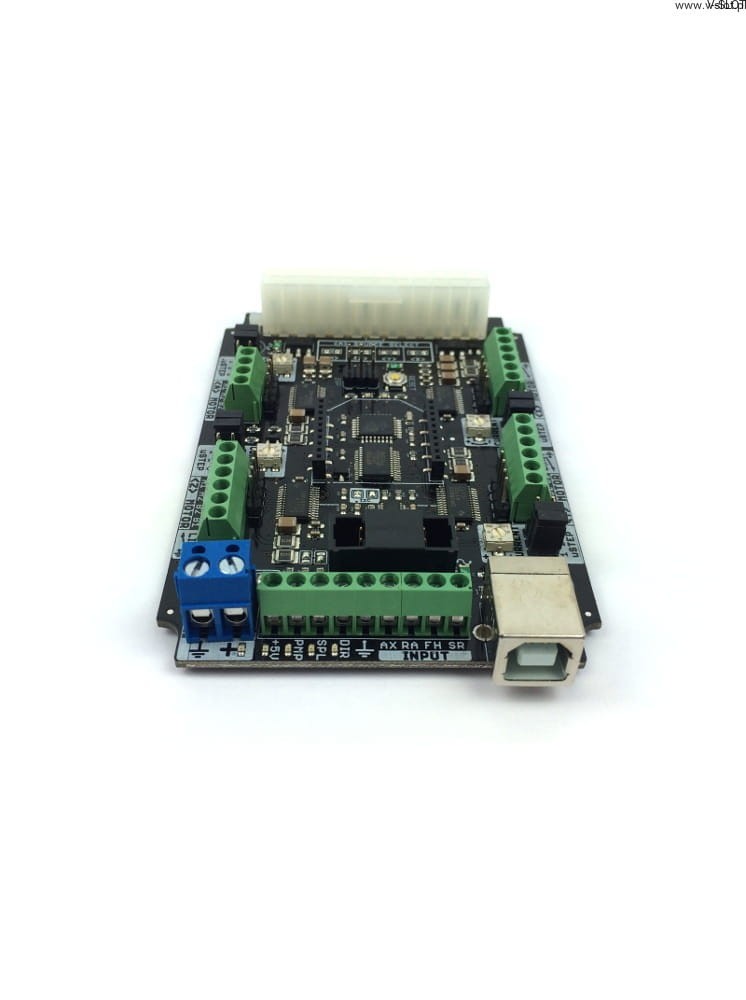

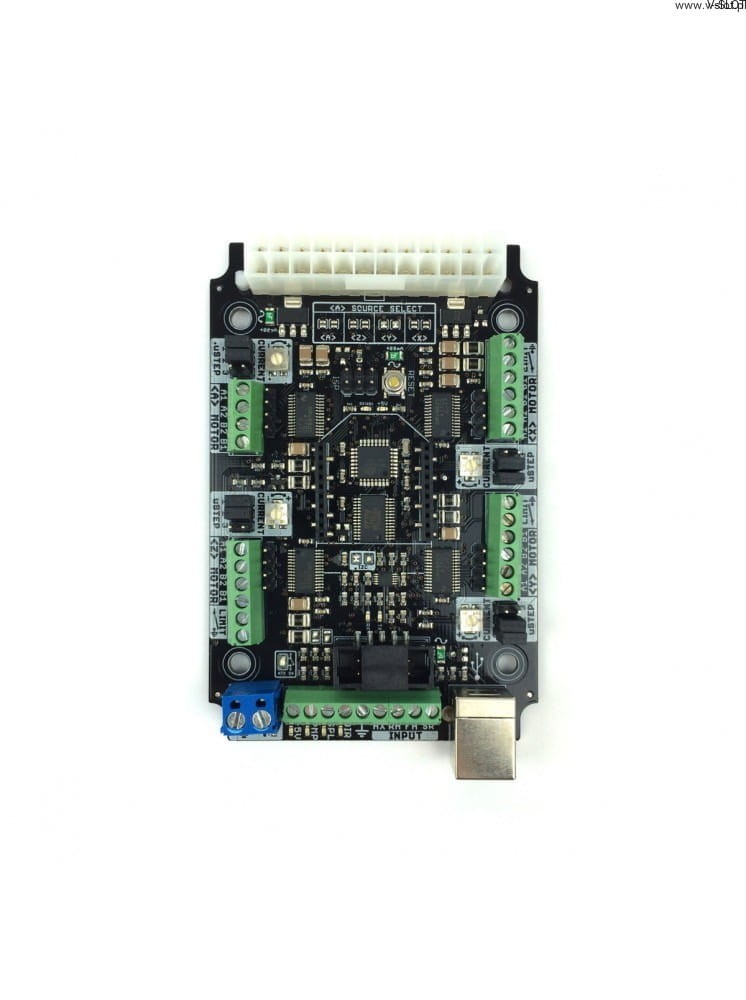

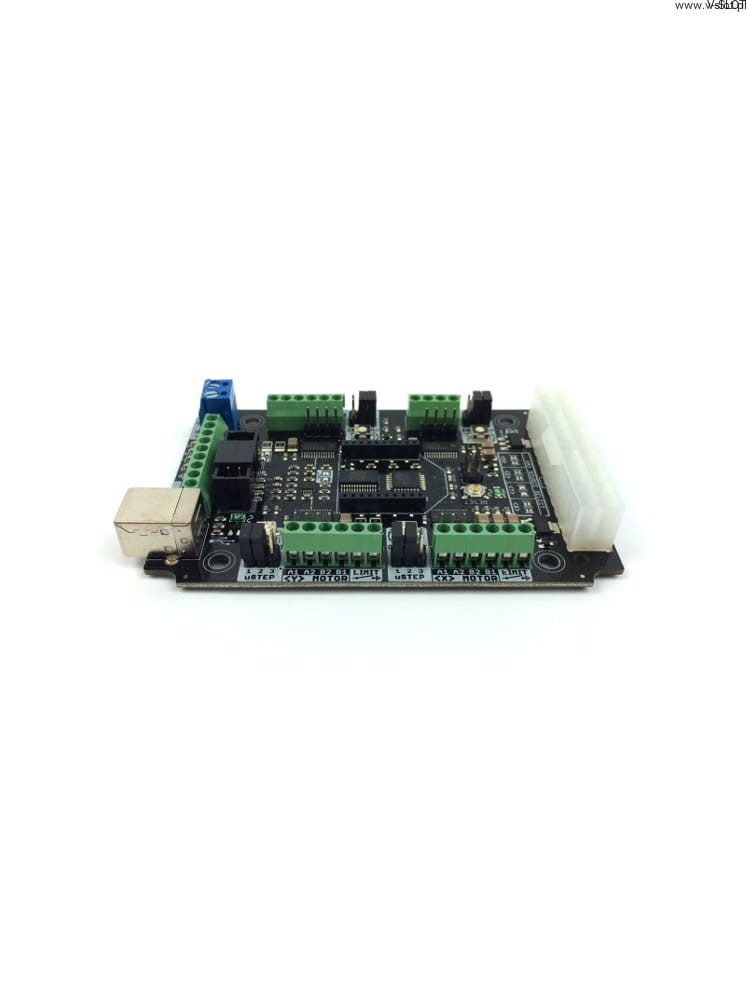

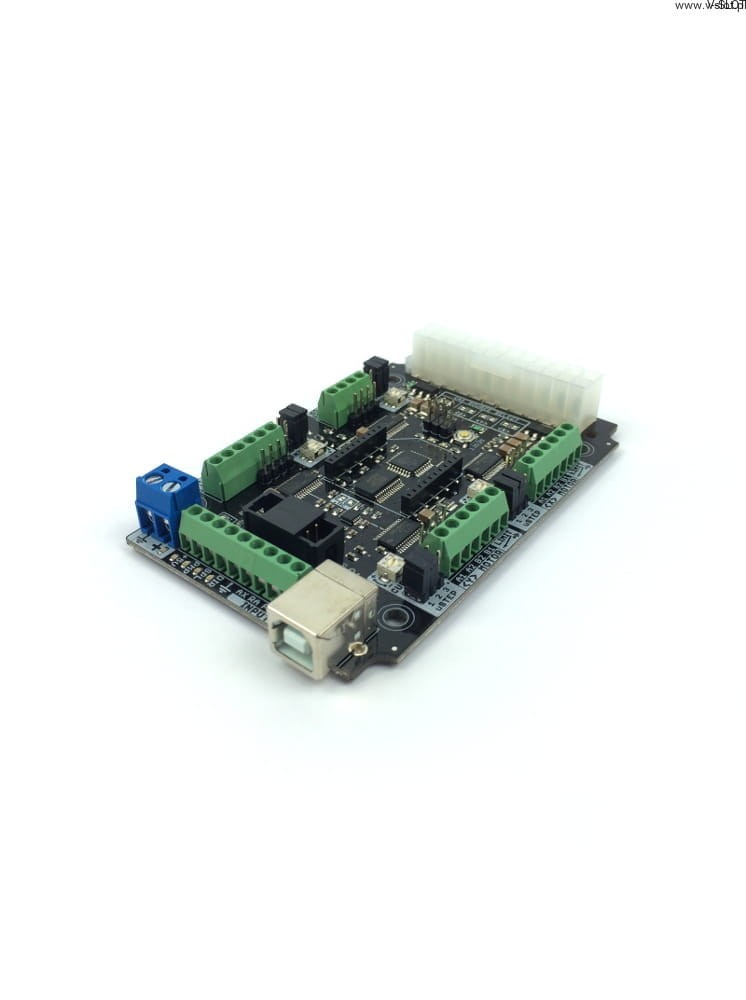

Řídicí jednotkaxPro V3 CNC je kompletní víceosá řídicí jednotka GRBL. Je to speciálně navržený CNC regulátor pro aplikace vyžadující přesné řízení pohybu. Řídicí jednotka xPro V3 CNC je vybavena 4 vestavěnými řadiči krokových motorů DRV8825, které mohou řídit 4 malé nebo velké motory, což umožňuje konfiguraci se dvěma motory na ose X, Y nebo Z. Nejnovější verze GRBL je v CNC řídicí jednotce předinstalována, stačí jen připojit zařízení, aby fungovalo!

Novinkou ve verzi V3 je:

- Vylepšené sériové rozhraní USB FTDI.
- Přídavná hlava PC ventilátoru (12/24 VDC v závislosti na napájecím napětí).
- 100% vyrovnávací paměť na vstupu koncových spínačů.
- Plus mnoho dalších vylepšení.

Vlastnosti

- Integrované řízení pohybu, využívající Atmel ATMega328 s frekvencí 16MHz
- 4 vestavěné krokové ovladače DRV8825 s vylepšeným odvodem tepla , schopné dodávat 2,5A. Až 1/32 mikrokroků.
- 3 mechanické vstupy pro koncové zarážky.
- Šroubovací svorky
- Napájení ze zdroje ATX nebo 12-24V
- 12V a 5V výstupy pro příslušenství
- Nejnovější GRBL.

Software

Řídicí jednotka xPro CNC interpretuje příkazy G-Code.
Pro odesílání G-Code doporučujeme použít univerzální G-Code Sender nebo Chilipeppr.
Chilipeppr je obzvláště dobrý v kombinaci s Raspberry Pi s JSON serverem pro bezdrátový provoz!

Upozorňujeme, že CNC xPro není kompatibilní s Mach3.

UPOZORNĚNÍ:
Pro nejnovější verzi xPro V3 musí být hodnota $4 nastavena na 1 a hodnota $10 musí být také nastavena na 1.

Počáteční konfiguraci naleznete na stránce CNC xPro GitHub Wiki zde: www.github.com/Spark-Concepts/xPRO/wiki

V případě jakýchkoli problémů nás můžete kontaktovat nebo získat pomoc od komunity Openbuilds, která má vlákno věnované CNC xPro. Najdete ho zde: www.openbuilds.com/builds/cnc-xpro-driver
