Popis

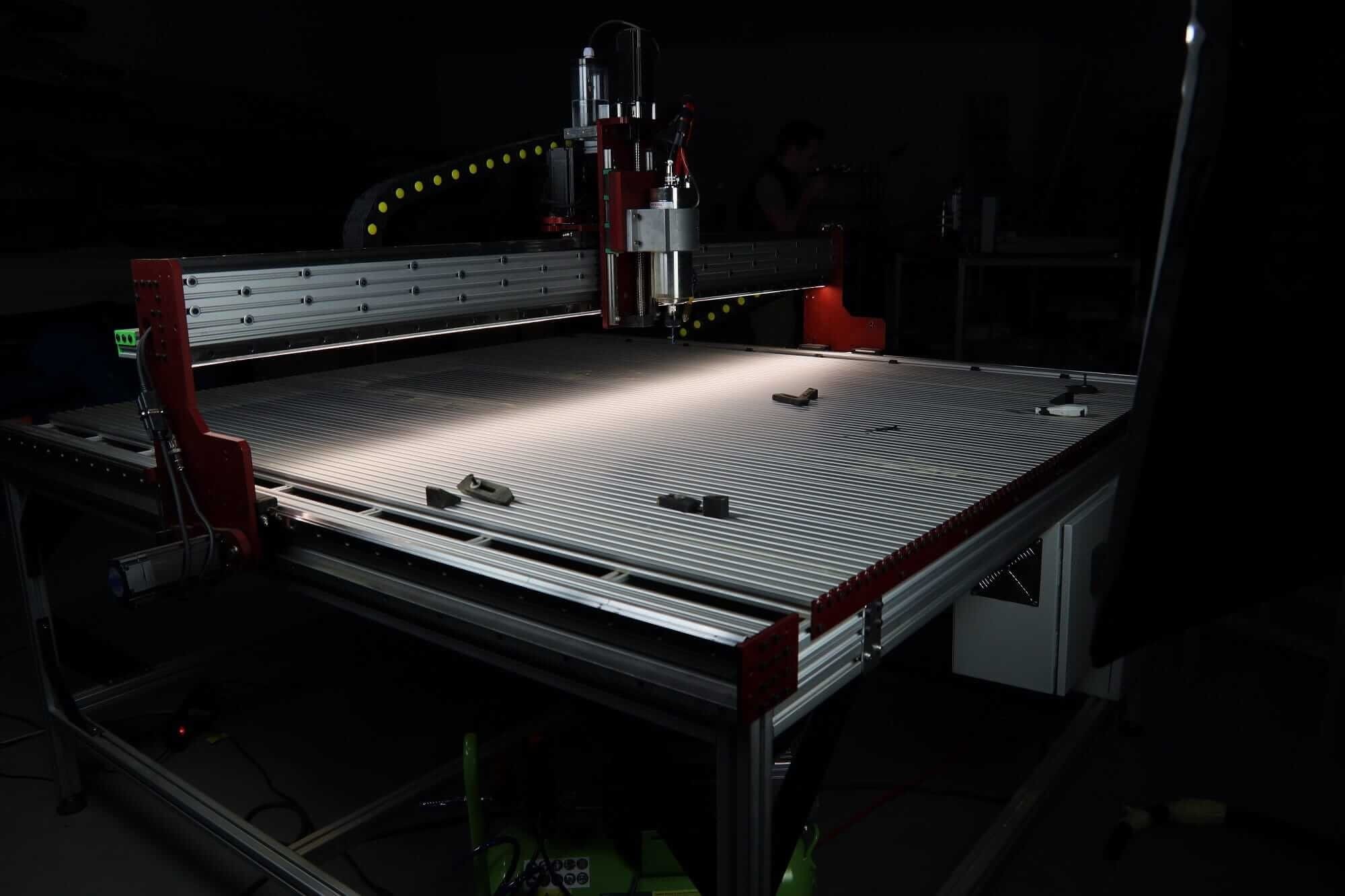

CNC plotr SALAMANDRA 1818

Vymýšlejte, navrhujte, tvořte bez omezení

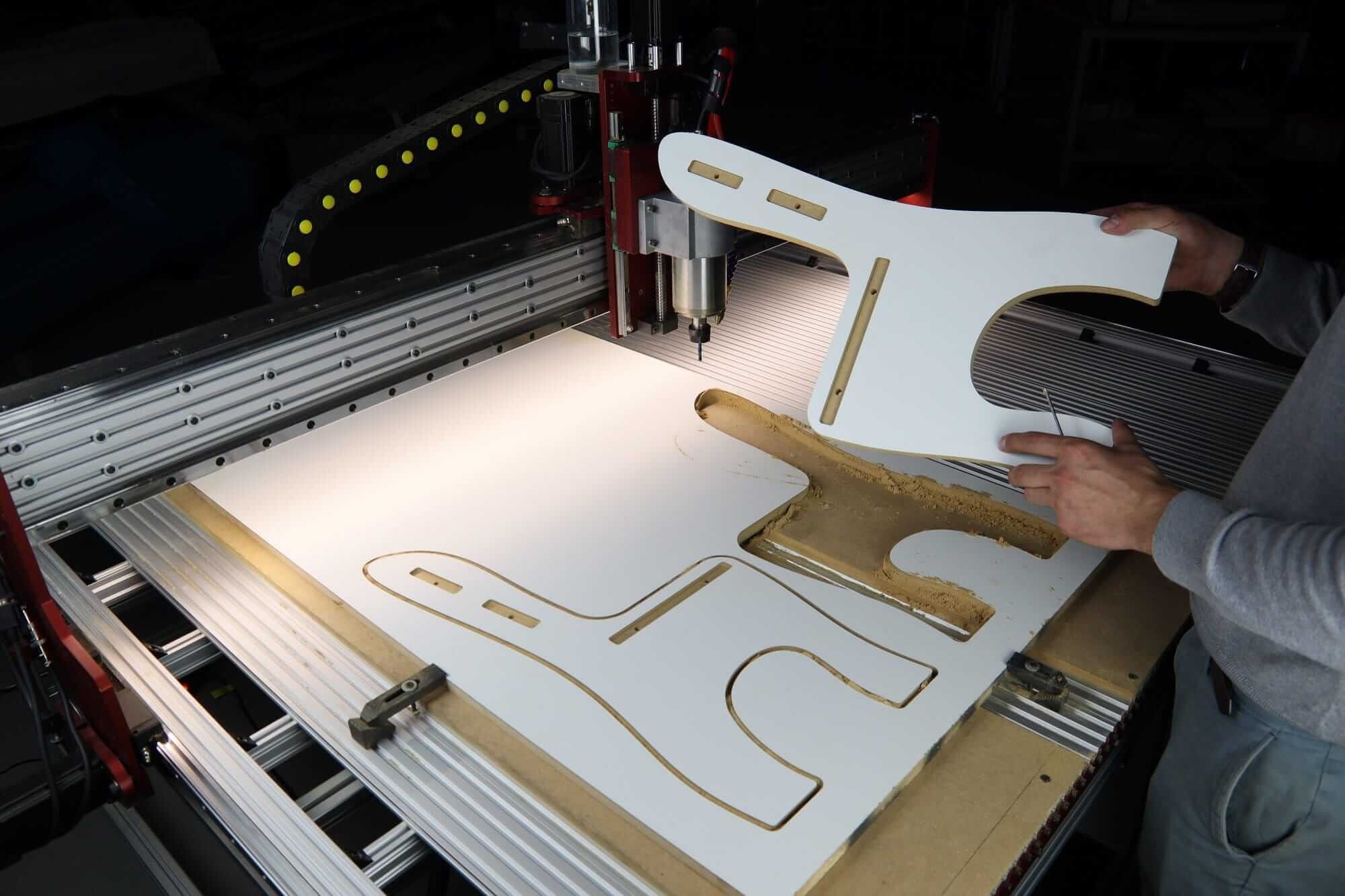

CNC frézka SALAMANDRA 1818 vám umožní vytvářet a realizovat mnoho projektů, jako jsou hračky, nábytek, čela nábytku, sochy, jmenovky, prototypové díly a mnoho dalšího!

PLECHY O ROZMĚRECH AŽ 1500X1500 MM!

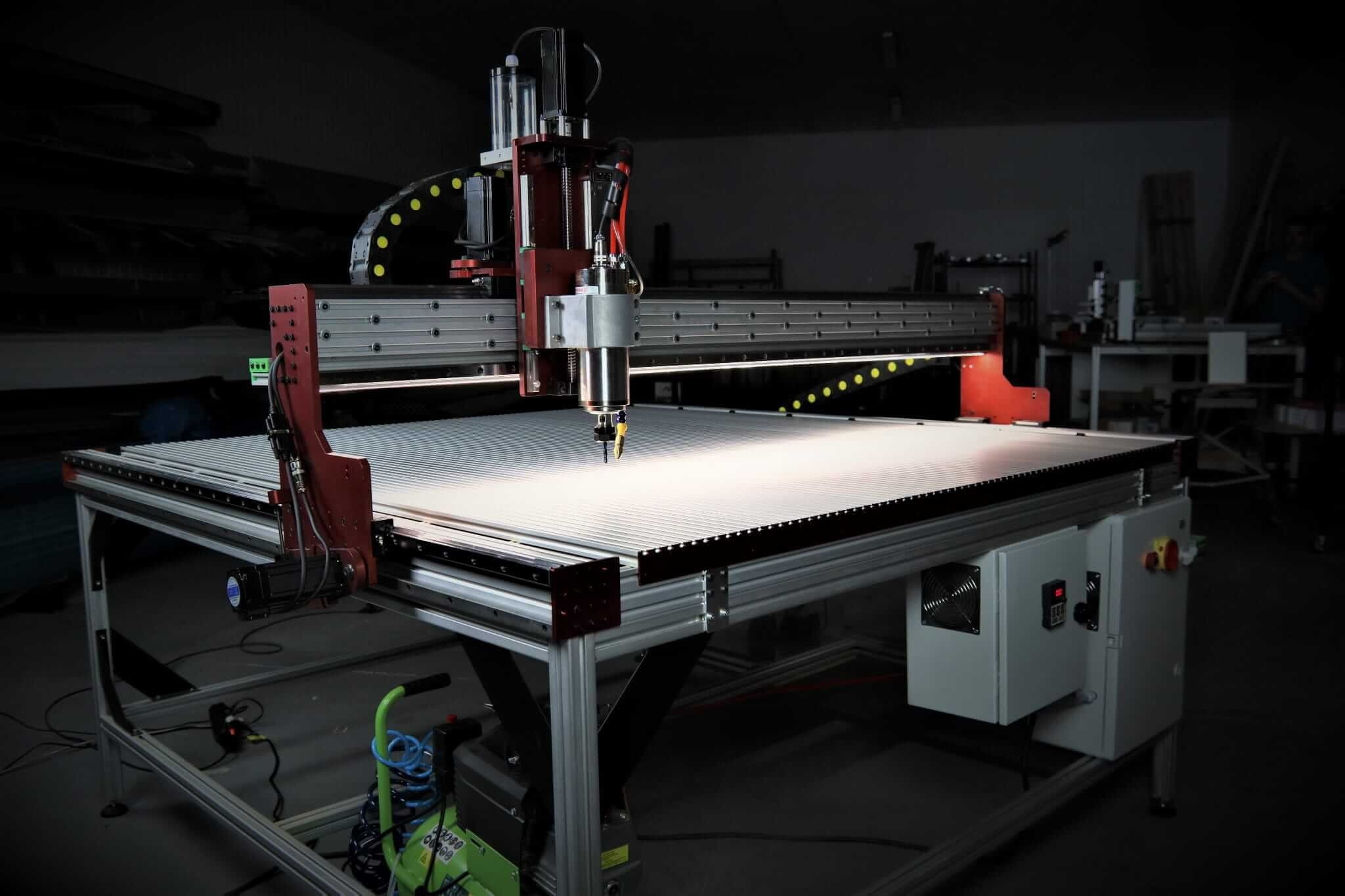

Salamander 1818 patří do řady největších CNC plotrů vyráběných polskou společností V-SLOT! Pracovní plocha stroje umožňuje zpracovávat velké plechy o rozměrech až 1500 x 1500 mm! Frézky s větší pracovní plochou jsou k dispozici na jiných aukcích.

NÁSTROJ PRO KAŽDÉHO !

Salamander 1818 je ideálním řešením pro malé, střední i velké podniky! Díky své univerzální konstrukci je vhodná jako nástroj pro truhlářské dílny, reklamní firmy! Stroj lze použít ke zpracování mnoha různých materiálů a díky své pracovní ploše jsou jeho možnosti velmi široké!

TECHNICKÉ ÚDAJE

  • Model: Salamander 1818
  • Pracovní plocha: 1500x1500x90 mm
  • Vnější rozměry základny - 1800x1800
  • Celkové rozměry - šířka: 2150 délka:1850 výška: 1630 MM
  • Napájení: 1F 230V nebo 3F 400V
  • Typ motoru: NEMA 23 3NM hybridní motory s enkodérem
  • Vřeteno: na výběr 1,5kW, 2,2kW chlazené vzduchem, 2,2kW chlazené kapalinou.
  • Lineární vedení - osa X a osa Y - PGH25. Osa Z volitelně MGN15 nebo HGR15.
  • Pohon - osa X a osa Y - ozubený hřeben. Osa Z - na výběr 8mm šroub ACME nebo kuličkový šroub 1605.
  • Maximální rychlost posunu X/Y: 30 000 mm/min.
  • Z max. průjezdová rychlost: 5000 mm/min
  • Řídicí software: Součástí dodávky , OpenBuilds Control, GRBL
  • Typ připojení k počítači: konektor USB (součástí dodávky).
  • Požadavky na počítač: Windows/Linux/iOs
  • Zařízení umožňuje práci v materiálech:
    • Pěny
    • DPS
    • Měkké plasty
    • Tvrdé plasty
    • Měkké dřevo
    • Tvrdé dřevo
    • MDF, překližky, dřevotřískové desky a podobné materiály
    • Lehké práce s hliníkem

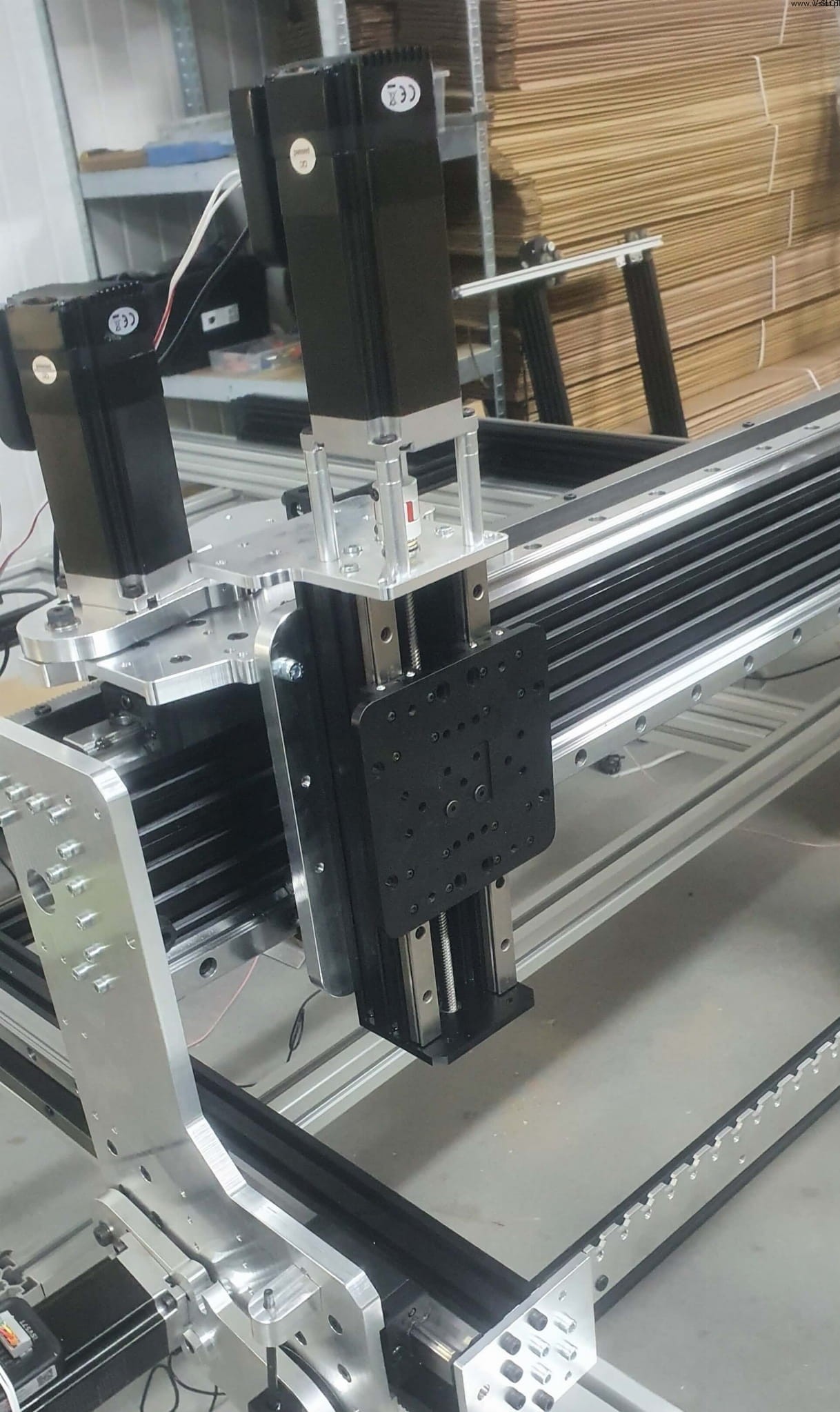

HŘEBENOVÝ A PASTORKOVÝ POHON

Salamanda 1818 je první model vyráběný naší společností, jehož pohon je založen na námi navrženém hřebenovém a pastorkovém pohonu a speciálním systému upínání ozubených kol! Tento typ pohonu nám umožnil dosáhnout rozměru pracovní plochy přesahujícího 1500 mm v osách X a Y! Díky speciálně navrženému systému upínání ozubených kol pro ozubenou tyč je CNC fréza přesná a práce se strojem stabilní!

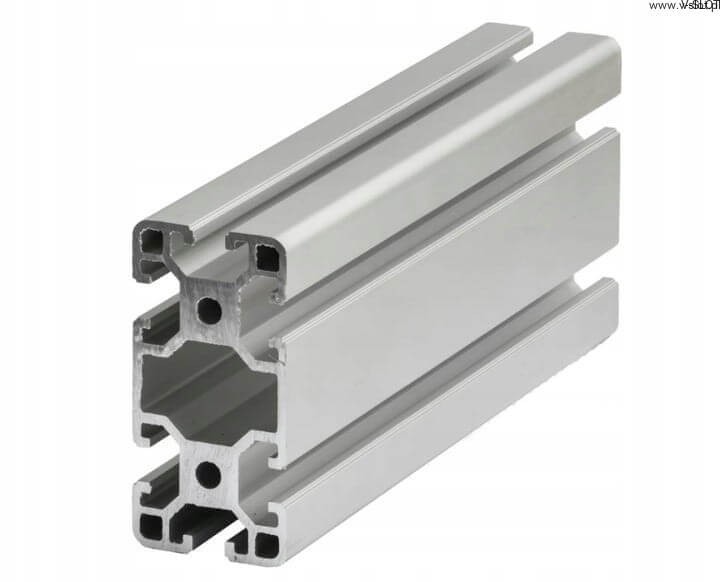

HLINÍKOVÁ KONSTRUKCE

CNC frézka Salamandra 2020 má konstrukci postavenou z hliníkových profilů vyráběných společností V-SLOT Polsko. Více než 95 % komponent tvoří hliníkové díly, což stroj řadí mezi lehké plotry a zároveň zajišťuje stabilní provoz a přesný pohyb. Konstrukce využívající hliníkové profily se vyznačuje také velmi vysokými možnostmi rozšíření a přestavby zařízení, což umožňuje v budoucnu plotr rozšířit nebo přizpůsobit vašim potřebám!

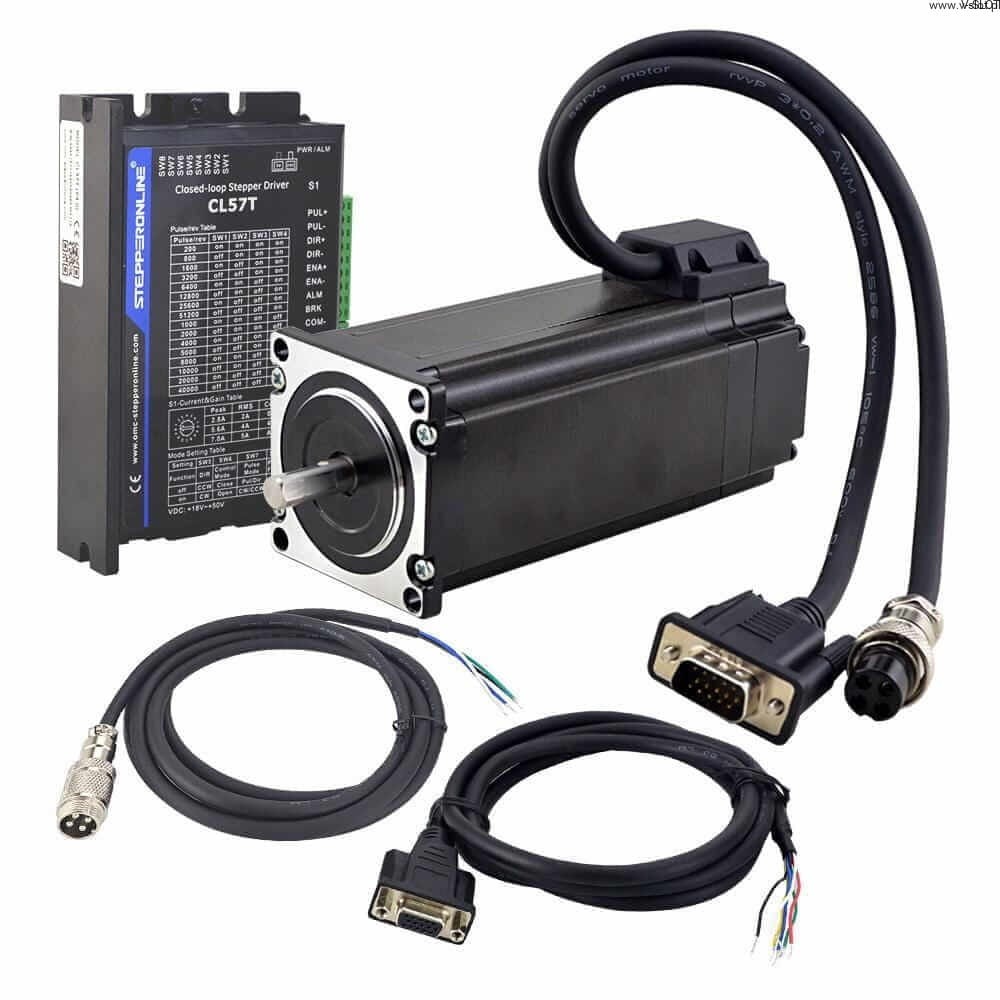

HYBRIDNÍ MOTORY - PŘESNOST PŘI PRÁCI!

CNC plotr využívá hybridní motory typu NEMA 23 se snímačem. Motory využívající enkodér se vyznačují velmi dobrou přesností a zabraňují ztrátám kroků.

TECHNICKÉ ÚDAJE: V PŘÍPADĚ, ŽE SE JEDNÁ O STROJ S ELEKTRONICKÝM SNÍMAČEM, JE MOŽNÉ, ŽE SE JEDNÁ O STROJ S ELEKTRONICKÝM SNÍMAČEM:

  • Držící moment - 3 NM
  • Počet fází - 2
  • Rozlišení motoru - 1,8 stupně
  • Jmenovitý proud na fázi - 4,2 A
  • Velikost 57x57x138mm
  • Průměr hřídele - 8 mm
  • Rozlišení snímače - 1000

VOLBA VŘETENA

Stroje nabízené v naší společnosti by měly být přizpůsobeny potřebám našich zákazníků. Z tohoto důvodu necháváme na vás, abyste si vybrali některé komponenty použité při konstrukci stroje. Každý stroj je v Polsku vyráběn od základu, takže máme možnost upravit plotr podle vašich představ.

Plotter Salamander CNC může být vybaven 3 různými vřeteny:

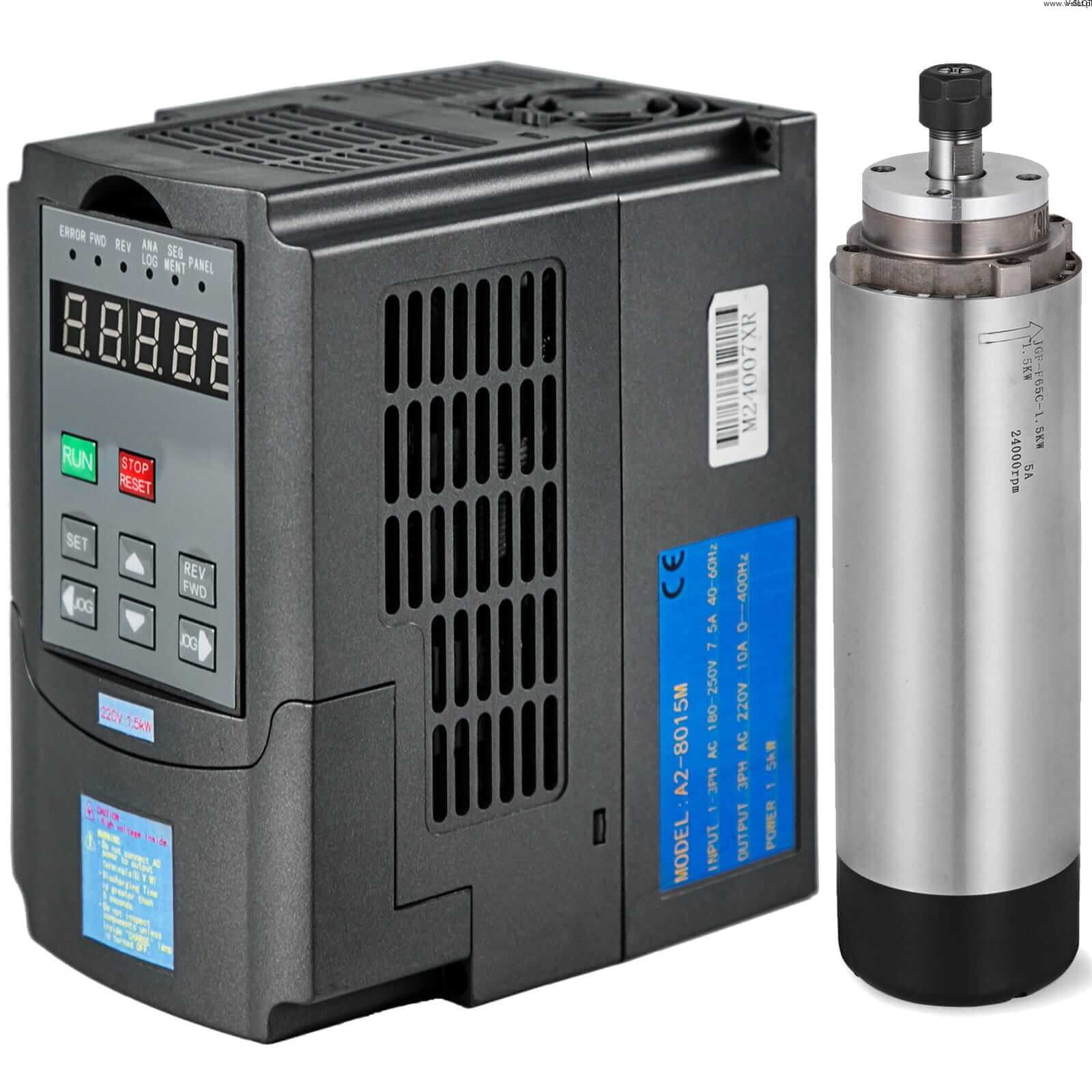

vřeteno 1,5 KW chlazené vzduchem + invertor

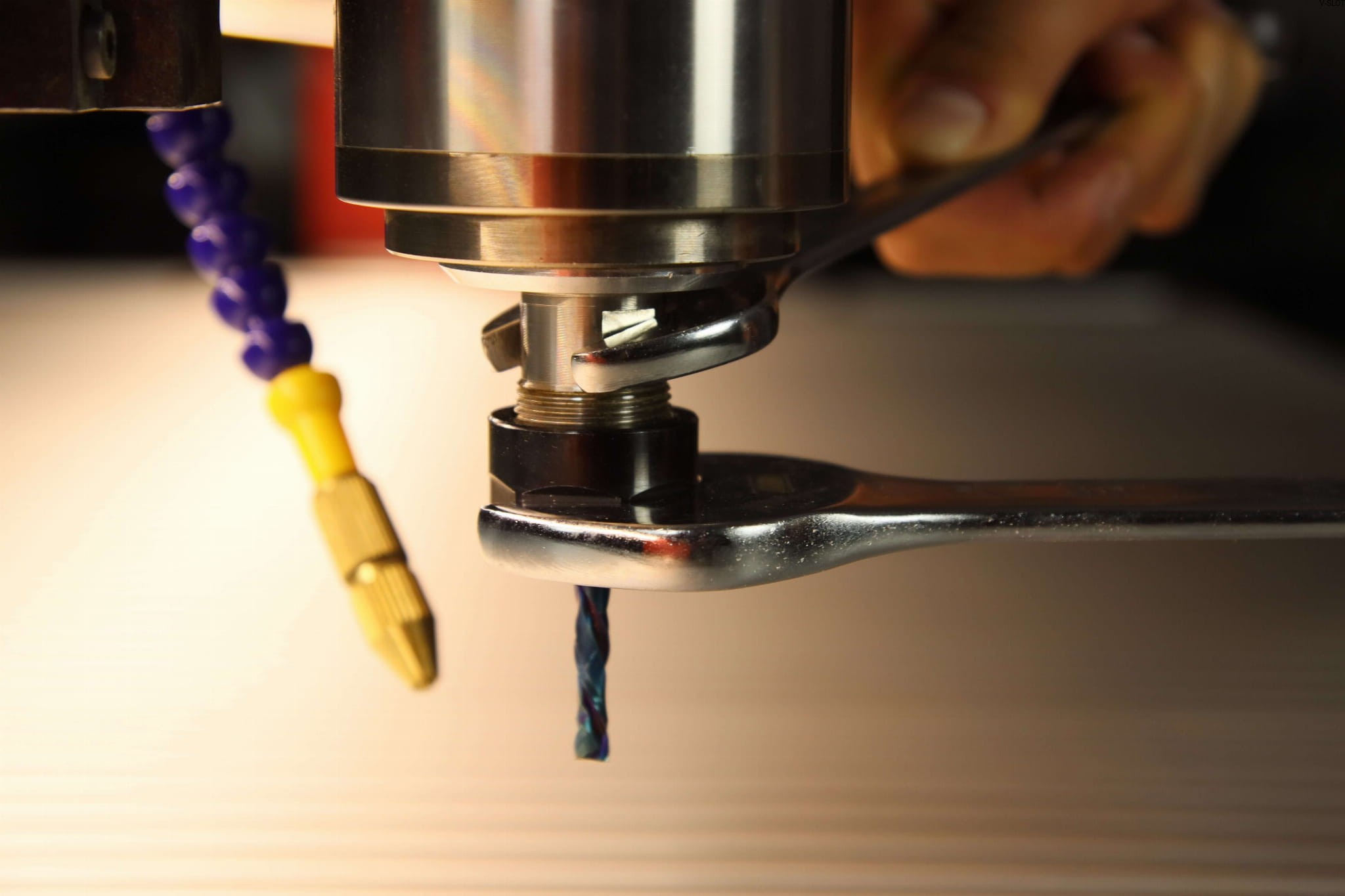

Základní vřeteno optimální pro lehkou práci s pěnou, plasty, dřevem, materiály na bázi dřeva, překližkou, MDF, HPL a hliníkem. Vřeteno ER11 umožňuje instalaci fréz od 1 do 7 mm. K dispozici je sada 1/8" a 4mm pouzder. Jako volitelné příslušenství je k dispozici kompletní sada pouzder.

TECHNICKÉ ÚDAJE:

  • Rozměry - průměr: 65 mm, délka: 205 mm.
  • Výkon: 1,5 KW
  • Napětí: 220V~250V
  • Frequency: 400 Hz
  • Otáčky: 8000-24000 ot/min
  • Vzduchem chlazený
  • Házivost: méně než 0,005 mm
  • Hmotnost: 2,8 kg

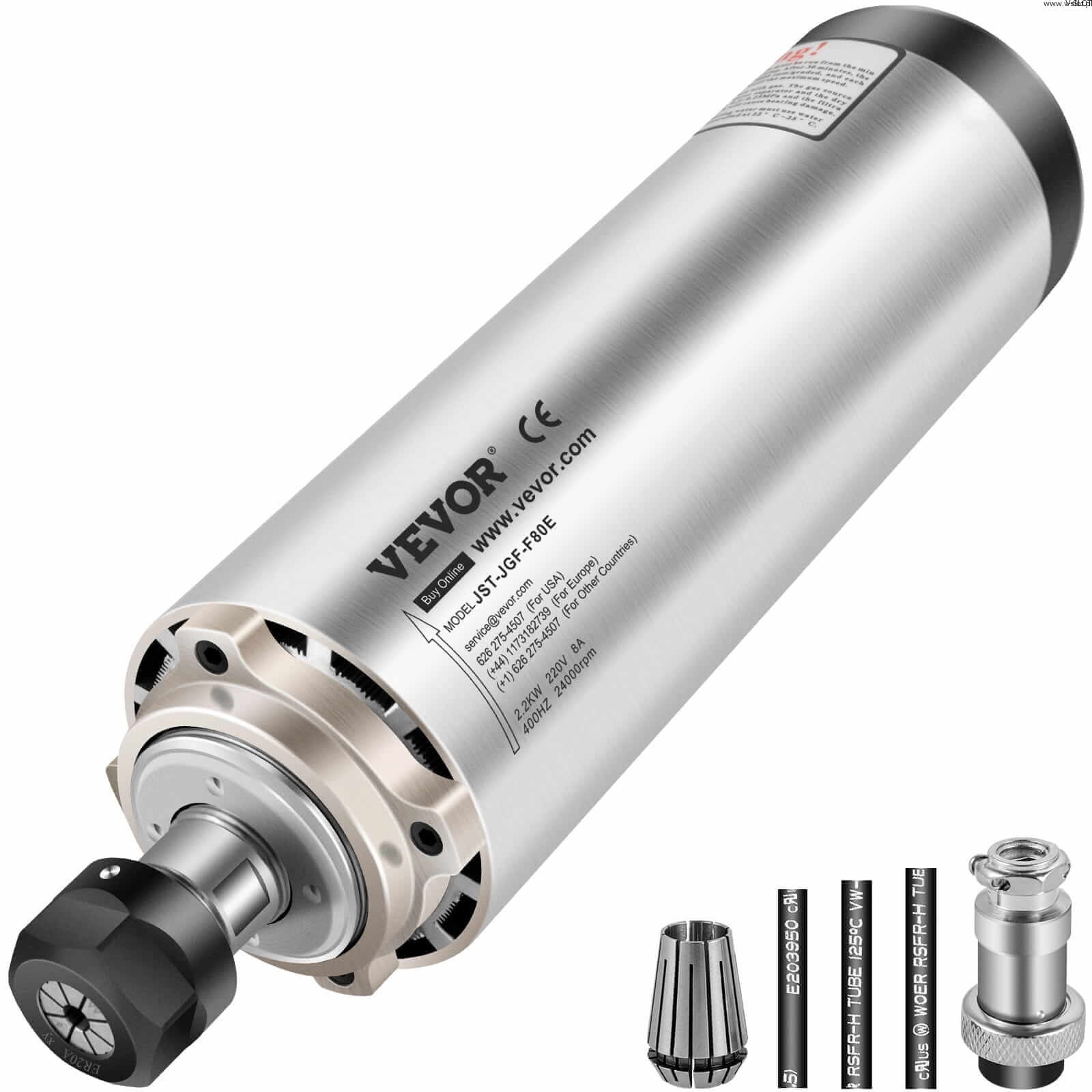

Pružina 2,2 KW Vzduchem chlazená + měnič

Výkonné vřeteno 2,2 kW zajišťuje stabilní provoz. Doporučujeme zejména těm, kteří oceňují vysoký výkon a plánují sériovou výrobu dílů. Vhodné pro práci s pěnou, plasty, dřevem, materiály na bázi dřeva, překližkou, MDF, HPL a hliníkem. ER20 poskytuje možnost používat frézy se stopkou o průměru od 1 do 13 mm. Sada obsahuje pouzdra 1/2" a 6 mm. Jako volitelné příslušenství je k dispozici kompletní sada pouzder.

TECHNICKÉ ÚDAJE:

  • Průměr: 80 mm, délka: 215 mm.
  • Výkon: 2,2 KW
  • Frequency: 400 Hz
  • Otáčky: 12000-24000 ot/min
  • Pouzdra: ER20
  • Celková délka: 300 mm
  • Házivost: méně než 0,005 mm
  • Hmotnost: 5 kg

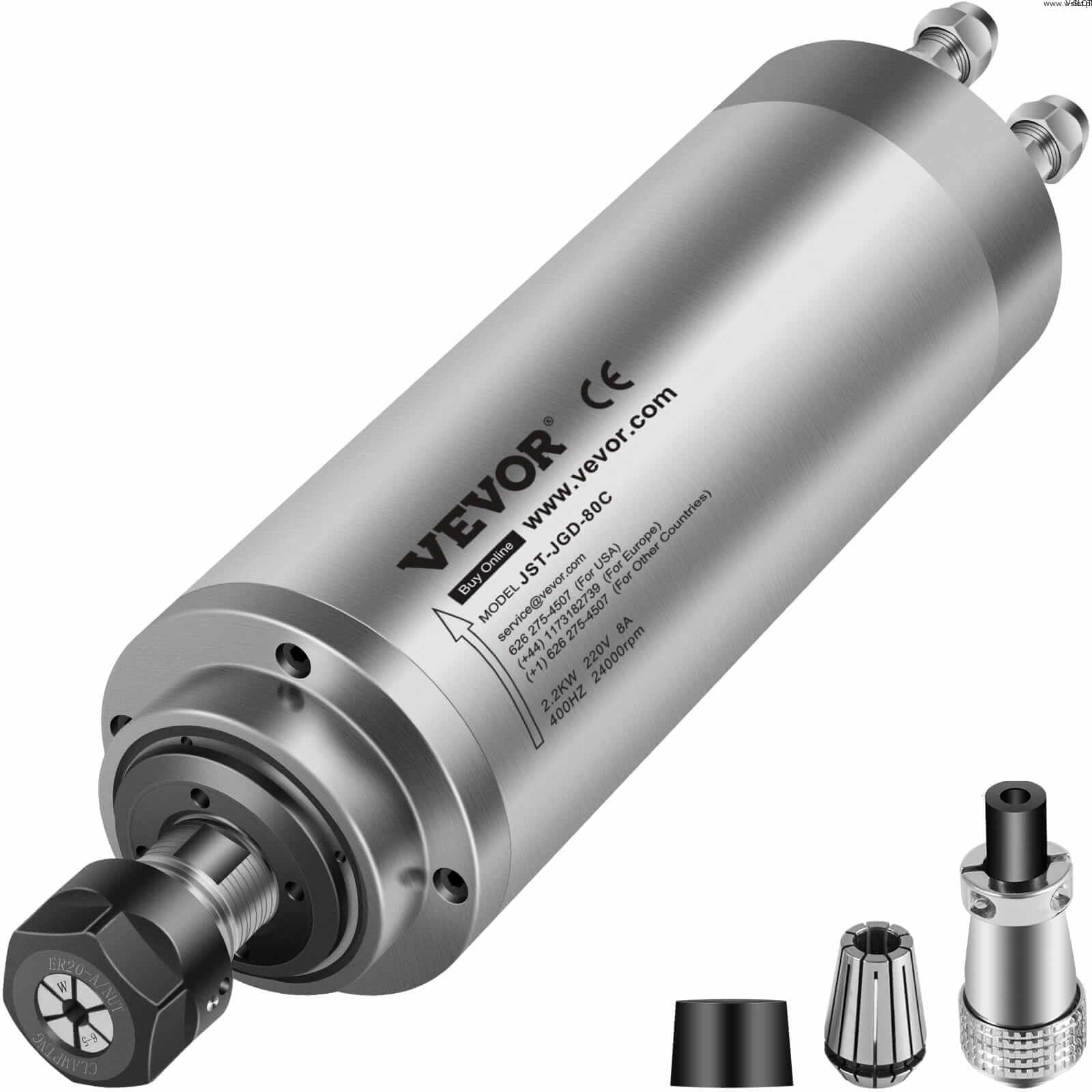

VFD 2,2 KW vodou chlazené vřeteno + měnič + příslušenství

Pro zajištění stabilního provozu CNC frézy jsme použili vodou chlazené vřeteno o výkonu 2,2 kW. V kombinaci se softwarem OpenBuilds Control a řídicí jednotkou je vřeteno řízeno automaticky, takže se vřeteno spustí, jakmile začnete pracovat, a zastaví se, jakmile je frézování dokončeno. Pouzdra ER20 umožňují instalaci fréz o průměru od ....... mm až do ....... mm. Díky kombinaci řídicí jednotka - měnič , lze otáčky plynule regulovat v závislosti na fázi práce s materiálem! Součástí sady je také výkonné vodní čerpadlo, které zajišťuje optimální chlazení stroje, takže se výrazně zvyšuje životnost motoru!

TECHNICKÉ ÚDAJE: V PŘÍPADĚ POTŘEBY JE MOŽNÉ POUŽÍT I DALŠÍ NÁSTROJE, NAPŘ:

  • Průměr: 80 mm, délka: 200 mm.
  • Výkon: 2,2 KW
  • Frequency: 400 Hz
  • Otáčky: 8000-24000 ot/min
  • Pouzdra: ER20
  • Házivost: méně než 0,005 mm
  • Hmotnost: 5 kg

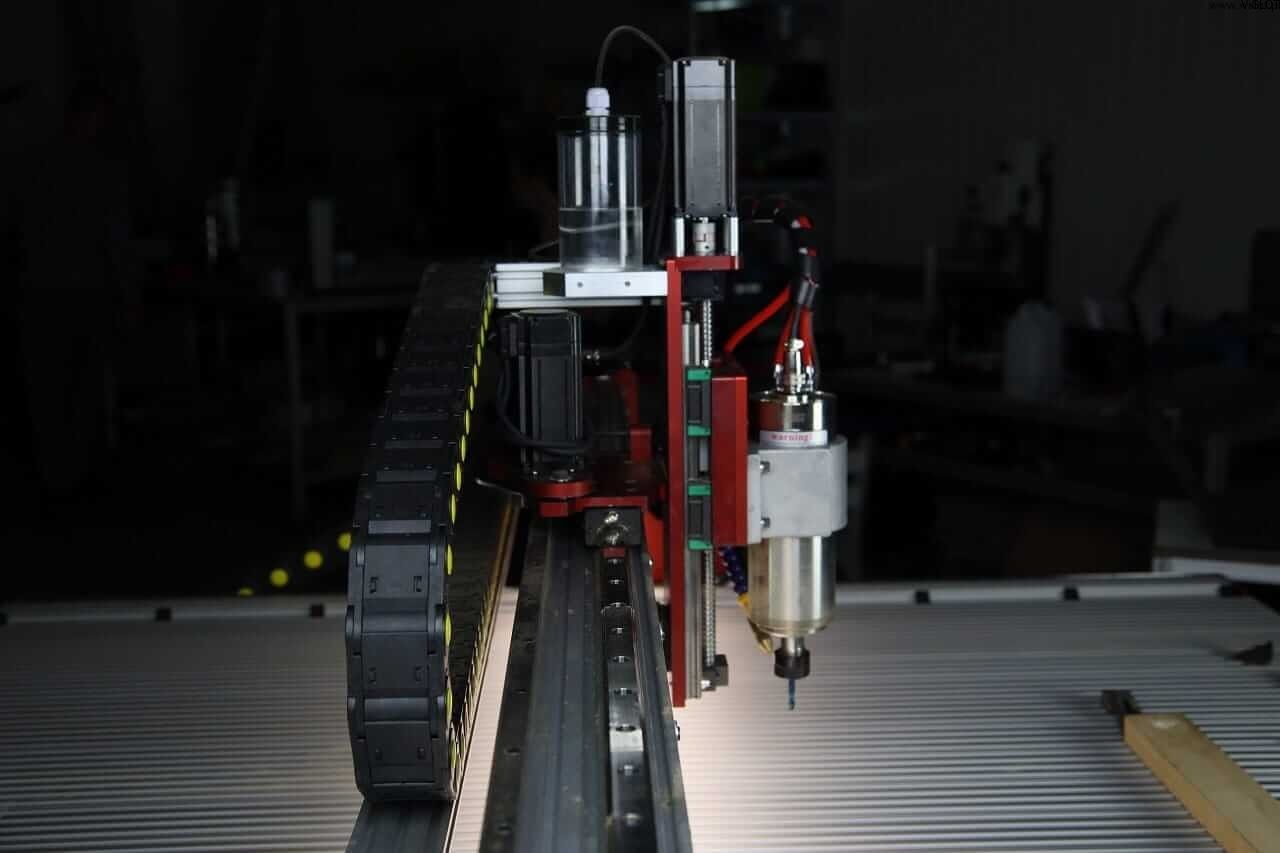

Osa Z na výběr!

V závislosti na vašich potřebách může být frézka vybavena 2 provedeními osy Z:

Standardní osa Z

Standardní osa Z je známá z předchozích modelů frézek LEAD. Je založena na lineárním vedení C-BEAM spolu s 8mm šroubem ACME a lineárním vedením MGN15.

Tato volba se doporučuje pro použití s 1,5kW vřetenem, pro méně náročné práce.

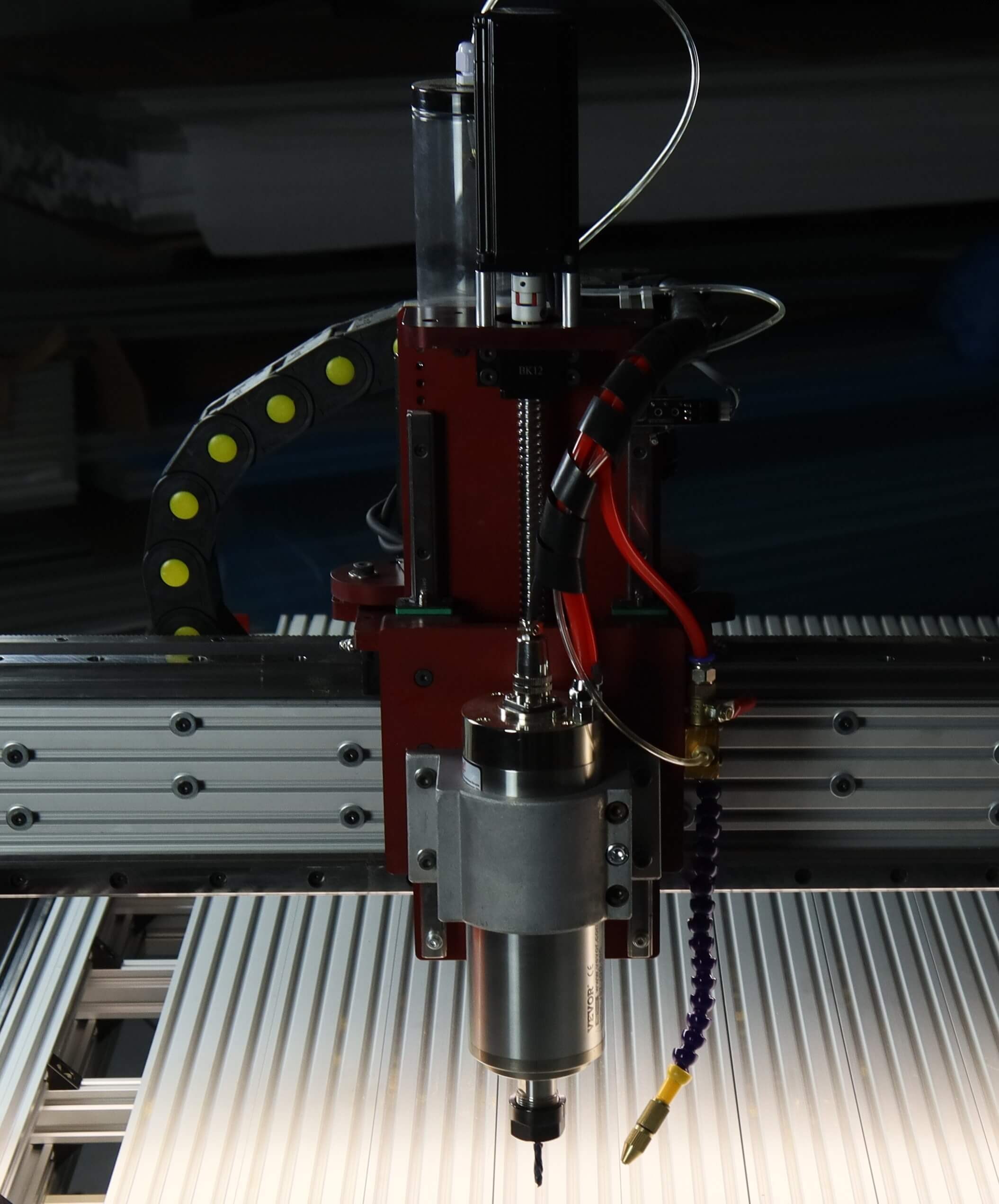

Verze osy Z PRO

pro náročnější práce se doporučuje použít osu Z založenou na kluzných vedeních HGR15 a kuličkovém šroubu 1605. Verze PRO dokonale funguje s 2,2kW vřeteny.

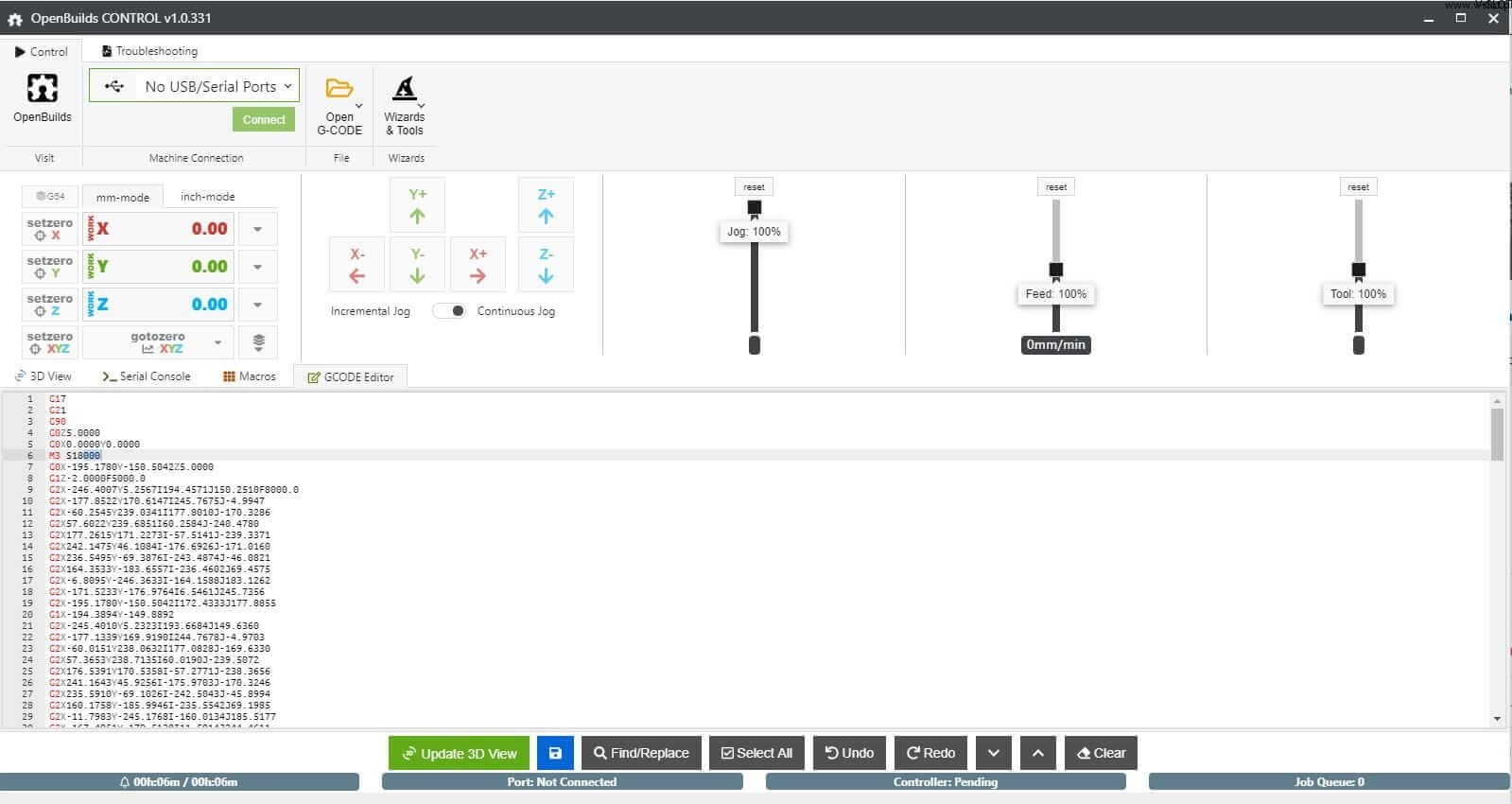

ŘÍDICÍ SOFTWARE OPENBUILDS!

Ke každému plotru je zdarma dodáván řídicí software OpenBuilds Control pro ovládání stroje.

Software je intuitivní a k jeho ovládání stačí počítač střední třídy s operačním systémem Windows/Linux/iOs.

DALŠÍ PŘÍSLUŠENSTVÍ

Kromě standardních součástí je každý plotr vybaven také řadou dalšího příslušenství, které zefektivňuje práci. Mezi další prvky, které stojí za zmínku, patří :

  • 2 x koncové spínače pro osu Y
  • 2 x koncové spínače pro osu X
  • 1 x koncový spínač pro osu Z
  • 1x hlavní vypínač
  • 1x nadproudová ochrana
  • 1 x bezpečnostní spínač
  • 1x snímač polohy nástroje pro osu Z
  • 1x LED osvětlení
  • 1x Kovová elektrická skříňka s kabeláží a ventilací pro pohon vřetena
  • 1x Elektrická skříň s kabeláží včetně řídicí jednotky, napájecích zdrojů, ovladačů a mnoha dalších komponentů
  • 1x Hliníkový podstavec/stůl, ke kterému je plotr připevněn s příslušenstvím.
  • 1x Mlhový systém - systém pro chlazení frézy během obrábění - volitelné příslušenství.
  • 1x Přípravek pro upínání obrobků (4 svorky se šrouby a drážkami) - volitelné příslušenství.

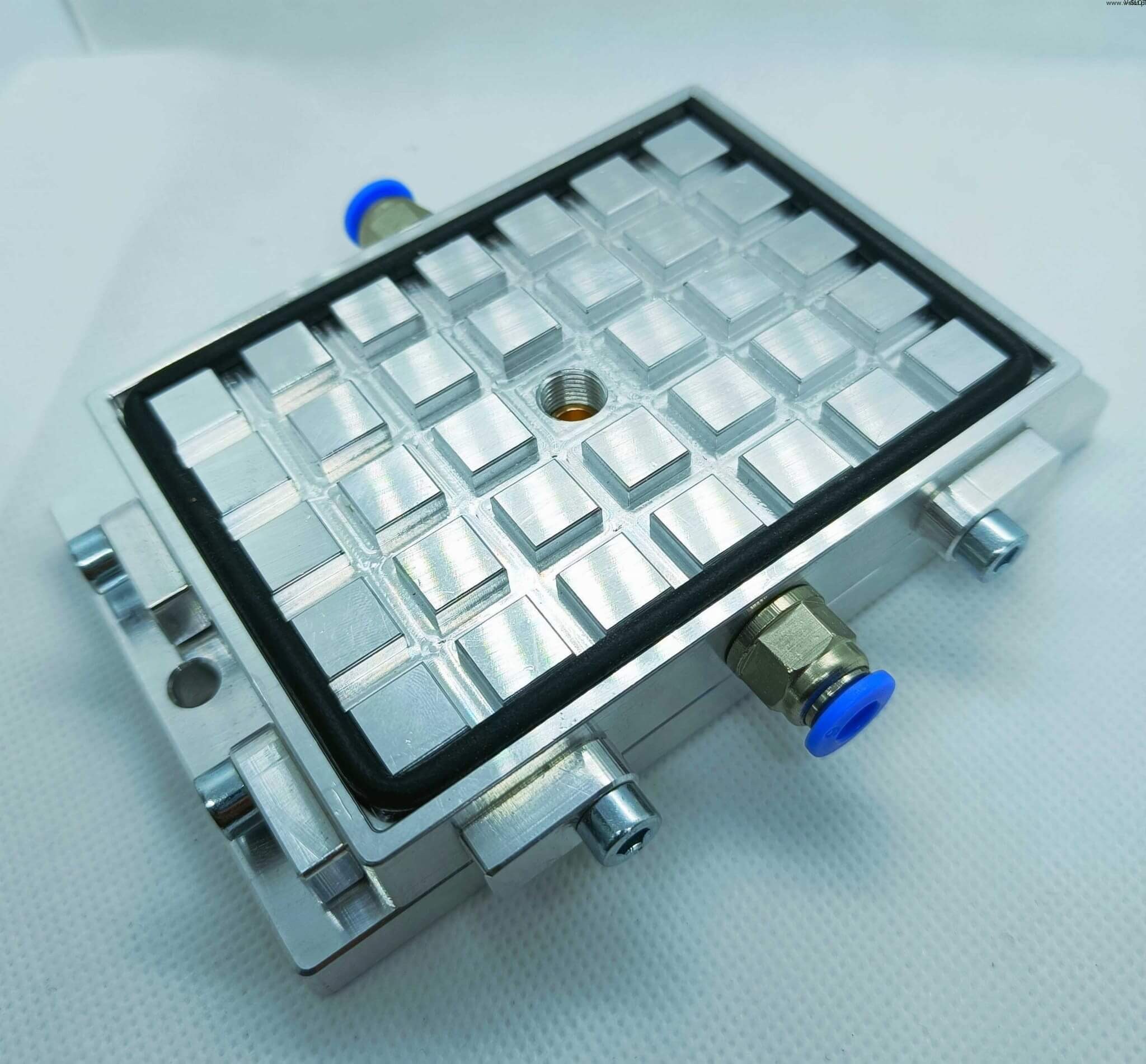

  • 1x vakuová podložka 132x80x25 - pro upevnění obrobků pod tlakem - doplňkové příslušenství.

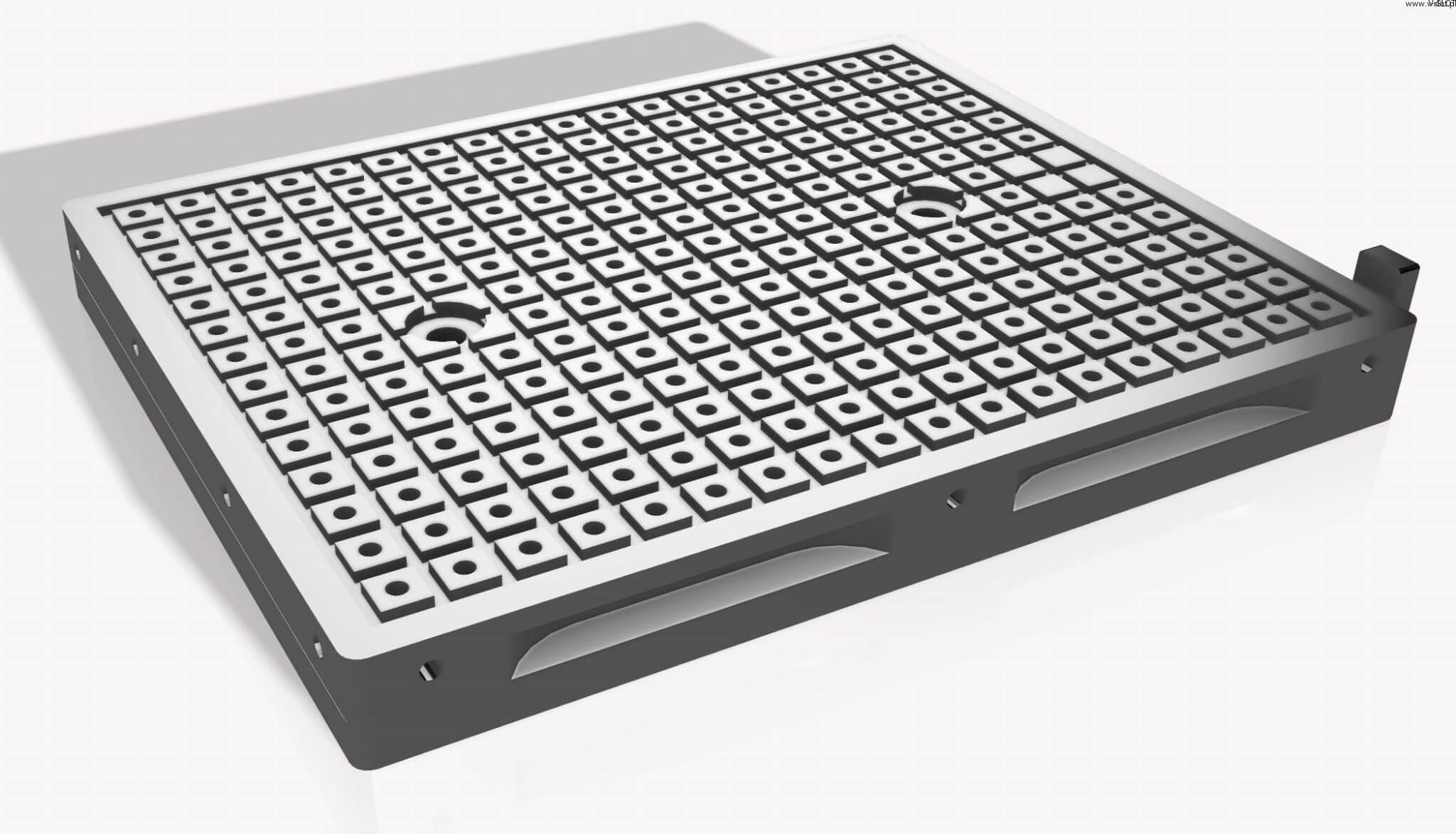

  • 1x vakuový stůl 252x200x25 - pro montáž obrobků, které mají být obráběny pod tlakem - doplňkové příslušenství

Stůl je standardně vyroben z hliníkových profilů 40x40. Pro větší tuhost doporučujeme stůl vyrobit z profilů 40x80.

VYBERTE SI PODSTAVEC PRO VAŠI SUROVINU!

CNC frézu Salamander lze zakoupit se základnou z hliníkových profilů nebo může být základna z MDF desky o tloušťce 20 mm. Každé z těchto řešení má určité výhody a nevýhody. Výběr vhodné základny, na kterou naši surovinu připevníme, je navzdory zdání velmi důležitý, a to nejen kvůli aspektům souvisejícím s cenovými rozdíly, ale také kvůli našim zkušenostem.

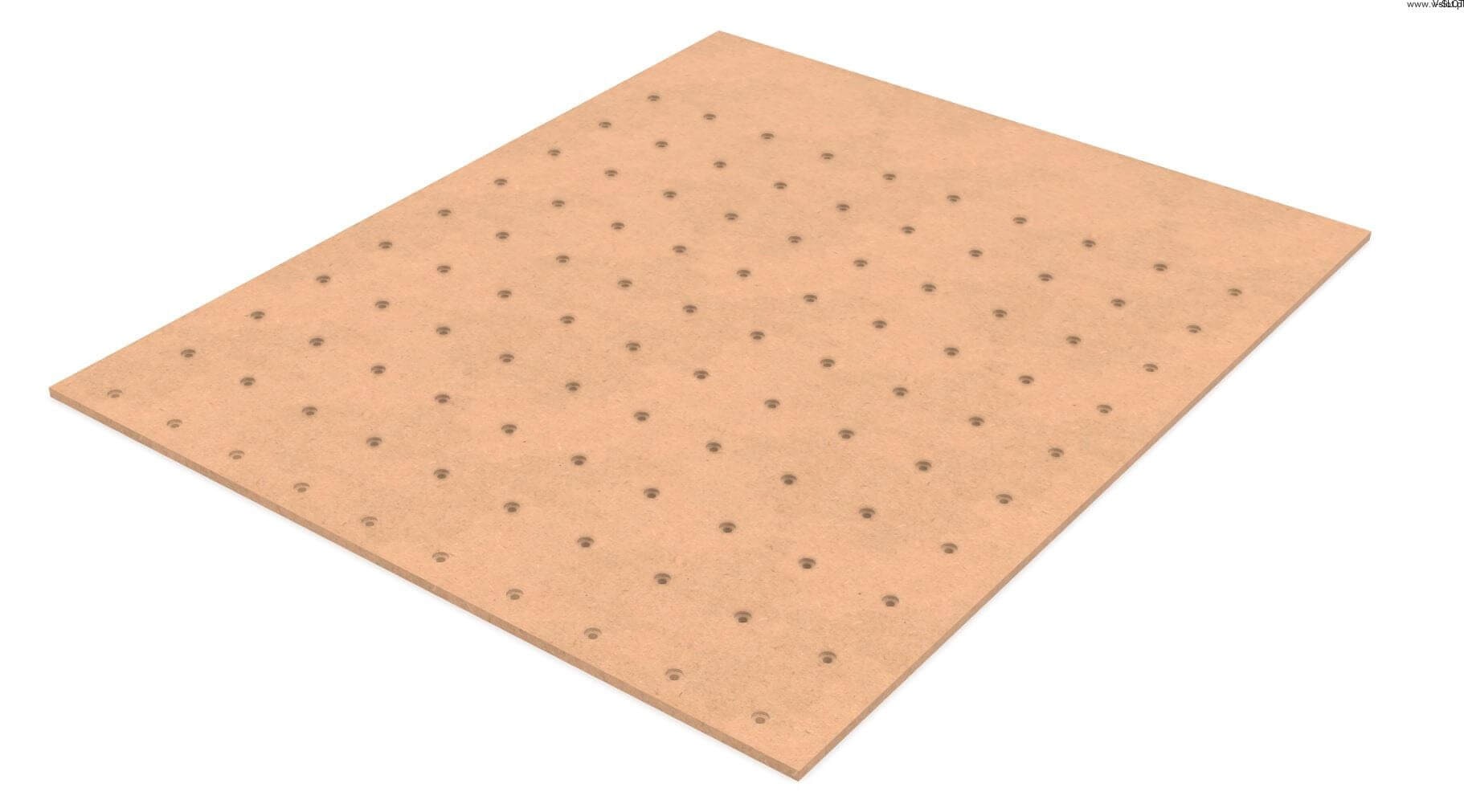

ZÁKLADNA Z MDF DESEK

V základní verzi frézky je instalována základna z MDF o tloušťce 19 mm. Umožňuje průchozí řezání součástí. Speciální upevnění obrobků si můžete v základové desce zhotovit sami.

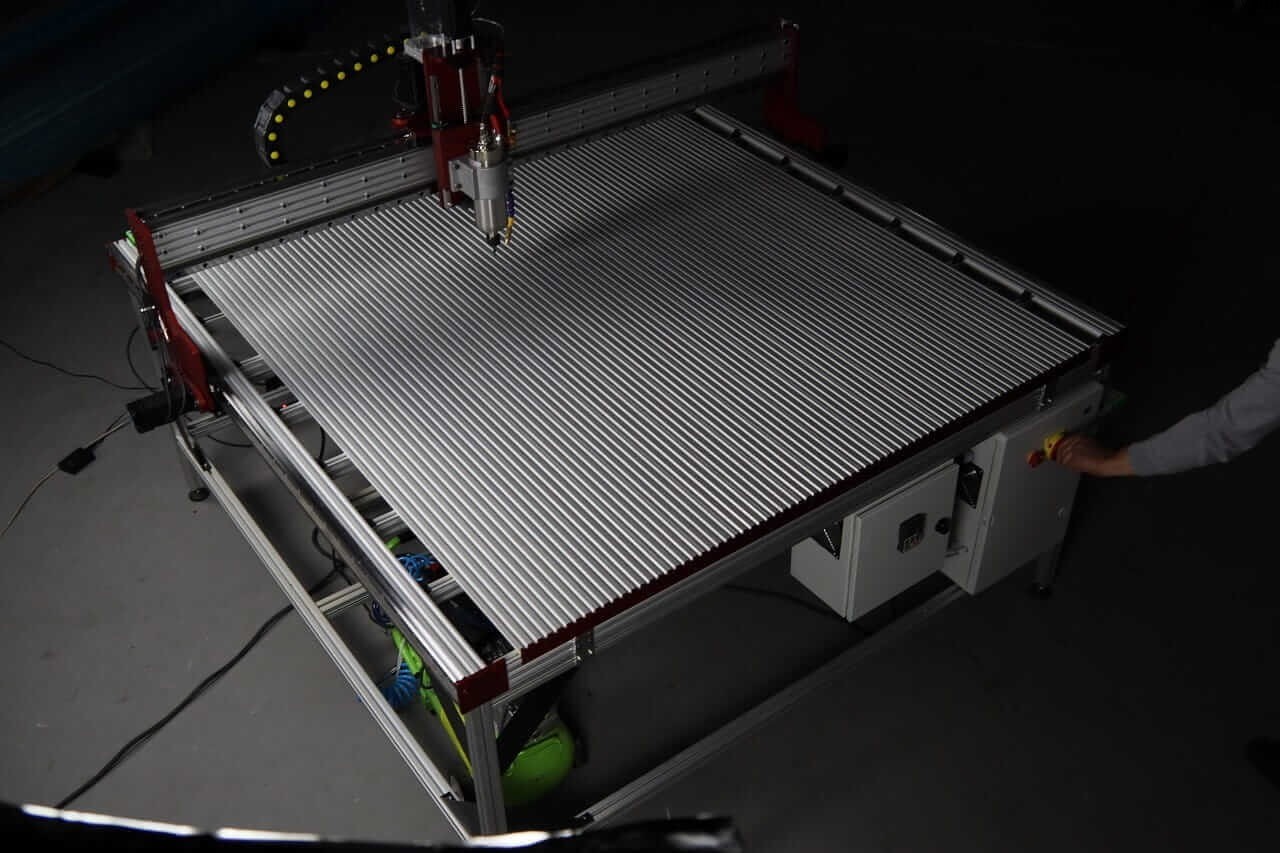

ZÁKLADNA Z HLINÍKOVÝCH PROFILŮ

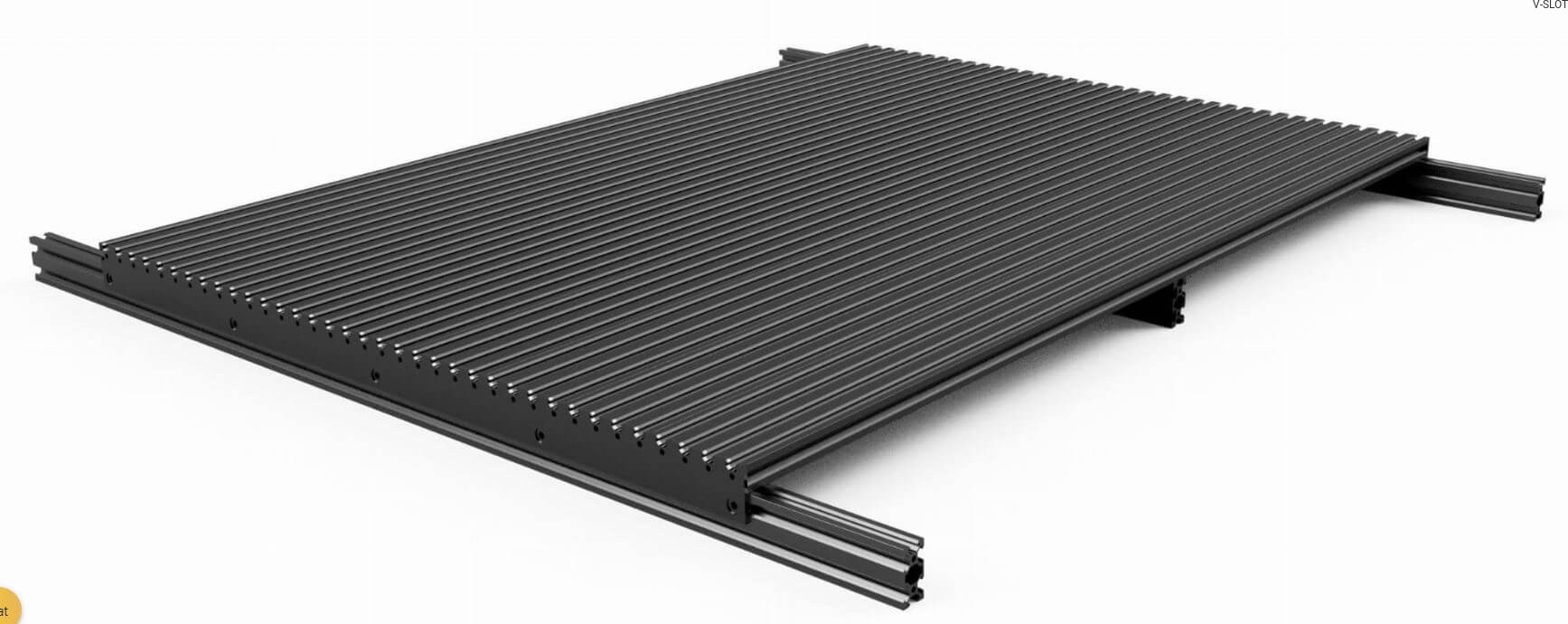

Základna z hliníkového profilu 20x80 umožňuje díky speciálním drážkám V-Slot snadné upínání obrobků. Do drážek lze vložit materiál a přímo do nich jej přišroubovat.

Hliníková základna navíc zvyšuje tuhost celého stroje a zaručuje jeho rovnoběžnost.

Stół teowy

PODÍVEJTE SE, JAK TO FUNGUJE! NAVŠTIVTE NÁŠ KANÁL NA YOUTUBE!

Na našem kanálu YouTube a na našich sociálních sítích se věnujeme většině strojů, otázkám a odpovědím, práci a mnoha dalším aspektům.
Doporučujeme vám navštívit náš kanál (klikněte na ikonu YT níže), kde najdete mnoho informací.
