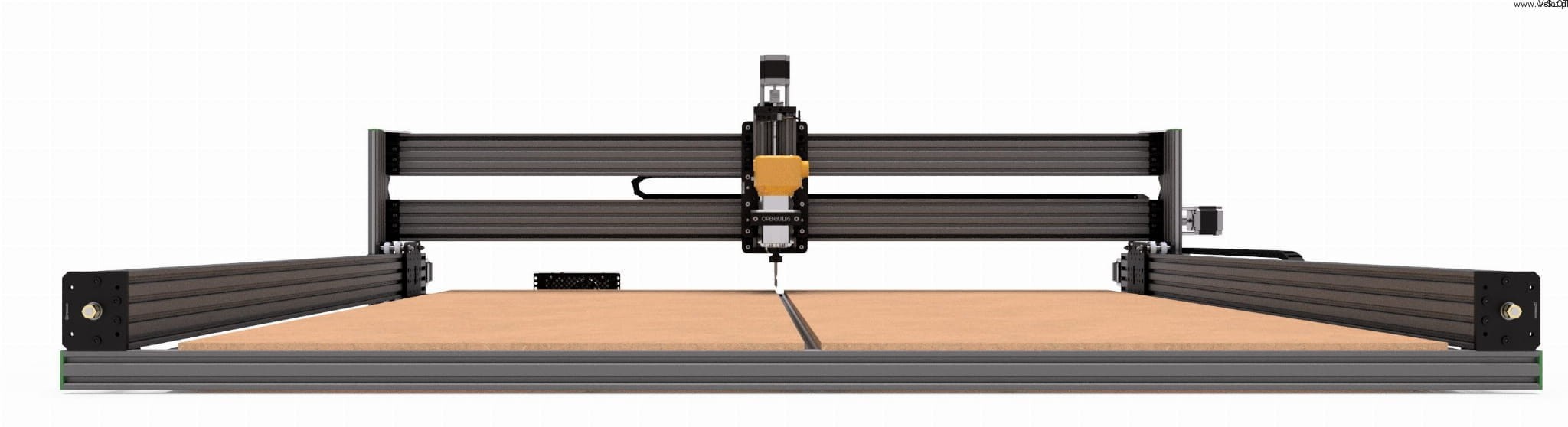

Zesílená CNC frézka PRO LEAD 1010 (v2)

Rádi bychom vám představili novou, zesílenou verzi frézky založenou na systému V-SLOT OpenBuilds.

Nová verze je vylepšeným modelem frézky CNC LEAD 1010. Nový model PRO LEAD 1010 je kombinací řešení, se kterými si větší modely velmi dobře poradí.

PRACOVNÍ OBLAST ( v2 ) JE (X/Y/Z): (PRACOVNÍ OBDOBÍ STARŠÍHO MODELU (X/Y/Z):750 mm x 810 mm x 90 mm
(PRACOVNÍ OBDOBÍ STARŠÍHO MODELU (X/Y/Z): 720 x 810 x 60 mm)

SNADNÉ POUŽITÍ CNC STROJE

SNADNÉ PŘIPOJENÍ FRÉZKY

Pokud se rozhodnete zakoupit sestavenou frézku, stačí vám pouhá hodina, abyste mohli začít pracovat! Nepotřebujete speciální napájecí zdroj - spuštění stroje vám umožní klasická 230V zásuvka.

BEZPLATNÉ ŠKOLENÍ PRO PRO LEAD 1010

Každý uživatel, který si zakoupí frézku PRO LEAD 1010 s naší skládací službou, může těsně před převzetím stroje absolvovat bezplatné školení v jedné z našich montážních hal.

VYRÁBĚJTE VÍCE S FRÉZKOU PRO LEAD 1010

S touto frézkou LEAD PRO 1010 můžete zpracovávat materiály, jako jsou plasty, tvrdé a měkké dřevo, překližka, MDF a další materiály na bázi dřeva a dokonce i hliník!

PODPORA V-SLOT POLSKO

Na kanálu YouTube společnosti V-SLOT Polska najdete mnoho veřejných i neveřejných materiálů, které vám pomohou začít pracovat s frézou PRO LEAD 1010.

ZÁKLADNÍ TECHNICKÉ ÚDAJE:

• Model: PRO LEAD 1010
• Pracovní plocha (X/Y/Z): 750 x 810 x 90 mm
• Základní plocha (X/Y): 1000 x 1000 (s motory: cca 1200 x 1200 mm)
• Hmotnost: cca 45 kg
• Maximální pracovní rychlost: 3500 mm/min
• Pracovní přesnost: 0,05 - 0,2 mm*
• Vřeteno: Vřeteno: DeWalt D26200 nebo 1,5 kW (vzduchové)
• Typ pohonu: 8mm šrouby ACME
• Motory (4ks): AQUAMID: NEMA 23 HT (375 oz-in)
• Konstrukce: Vyrobeno z hliníkových profilů V-SLOT a C-BEAM, portálové/vozíkové desky z hliníku, držák vřetena z hliníku, vozíkové kladky Xtreme Solid.
• Napájení: 230 V (klasická zásuvka EU)

FRÉZKA PRO LEAD 1010 URČENÁ PRO ŠIROKOU ŠKÁLU MATERIÁLŮ

Frézka PRO LEAD 1010 umožňuje pracovat s širokou škálou materiálů.

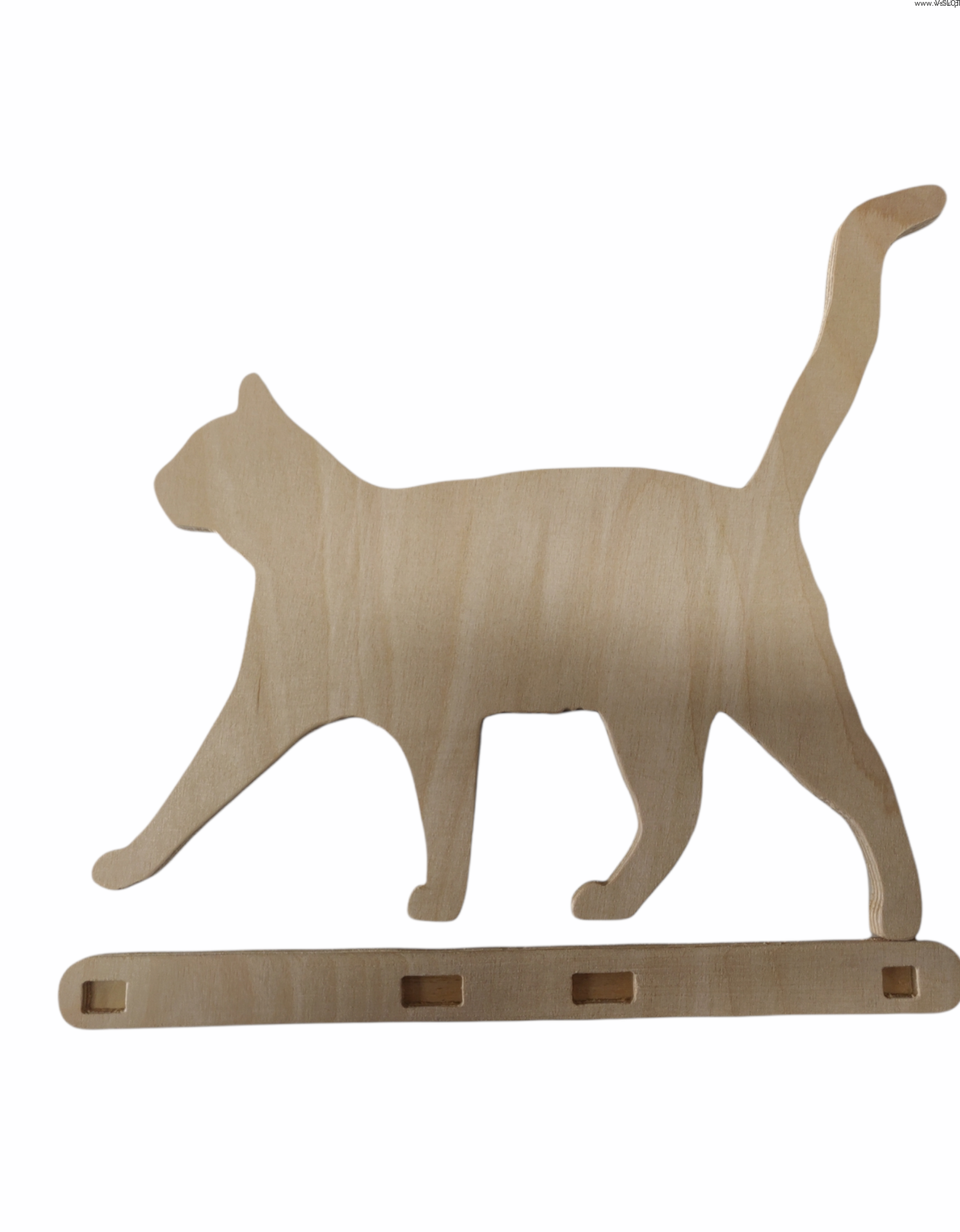

Tato frézka vám umožní vyřezávat prvky, vytvářet plastiky, kapsy, nápisy, krabičky a mnoho dalšího z materiálů, jako jsou např:

• Styrodur
• Pěny
• Plasty
• MDF, překližka a další materiály na bázi dřeva.
• Měkké dřevo
• Tvrdé dřevo
• Hliník

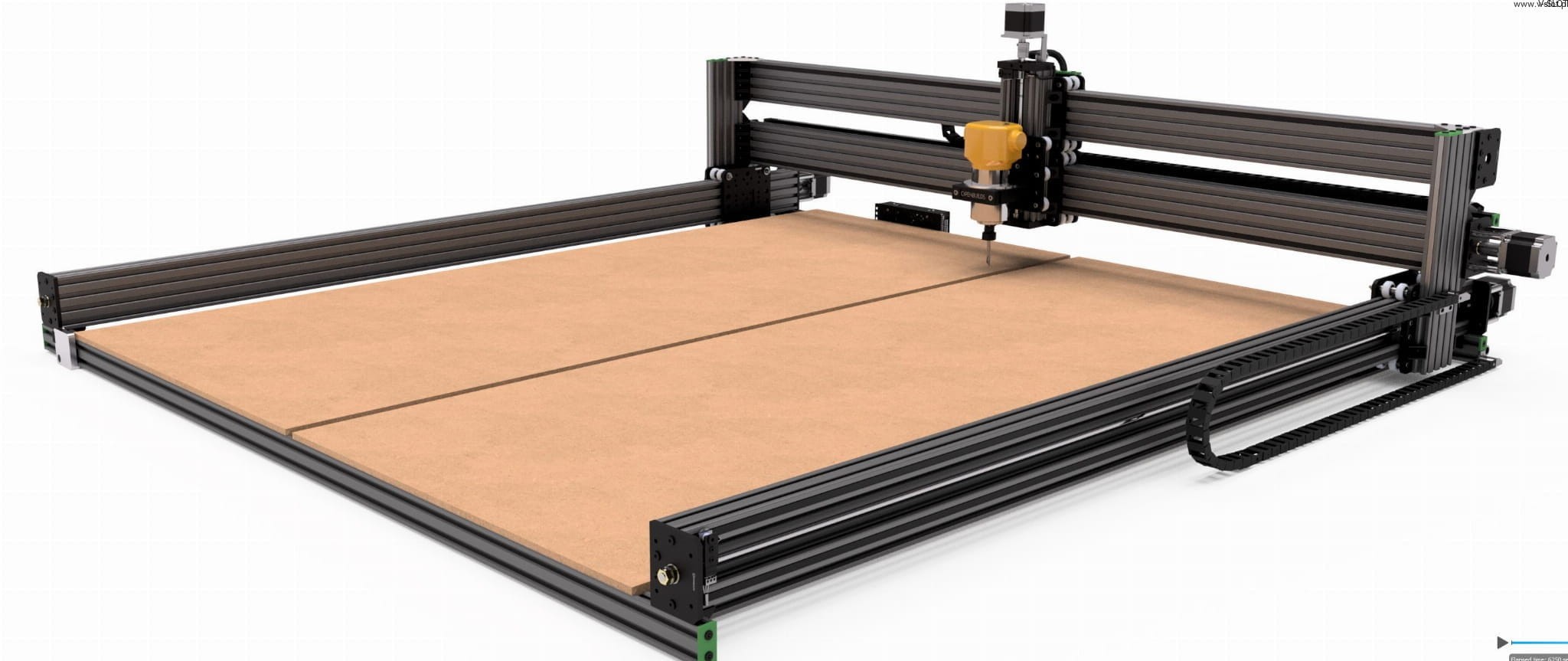

PRO OLOVO JE PEVNĚJŠÍ KONSTRUKCE

Verze PRO LEAD 1010 je kombinací klasické konstrukce LEAD 1010 a konstrukce LEAD 1515.

S využitím našich zkušeností s výrobou CNC strojů jsme se rozhodli vzít z nich to nejlepší a vytvořili jsme konstrukci, která poskytuje ještě větší tuhost.

Přitom jsme převzali řešení z frézky LEAD 1515 a posílili jsme osu X a osu Z.
Nyní dva masivní profily C-BEAM zodpovědně tvoří osu X a dvojitý vozík výrazně posiluje tuhost obou os (X/Y).

FRÉZOVÁNÍ MATERIÁLŮ JEŠTĚ VYŠŠÍ

Při mnoha prezentacích a setkáních s našimi zákazníky jsme na klasickém CNC frézovacím stroji LEAD 1010 často otevírali téma osy Z. Víme, že v mnoha případech pár milimetrů navíc otevírá nové možnosti.

Posílení osy X/Z a použití vozíku s vřetenem pohybujícím se podél osy Z umožňuje frézce PRO LEAD 1010 pracovat s materiálem o tloušťce až 60 mm!

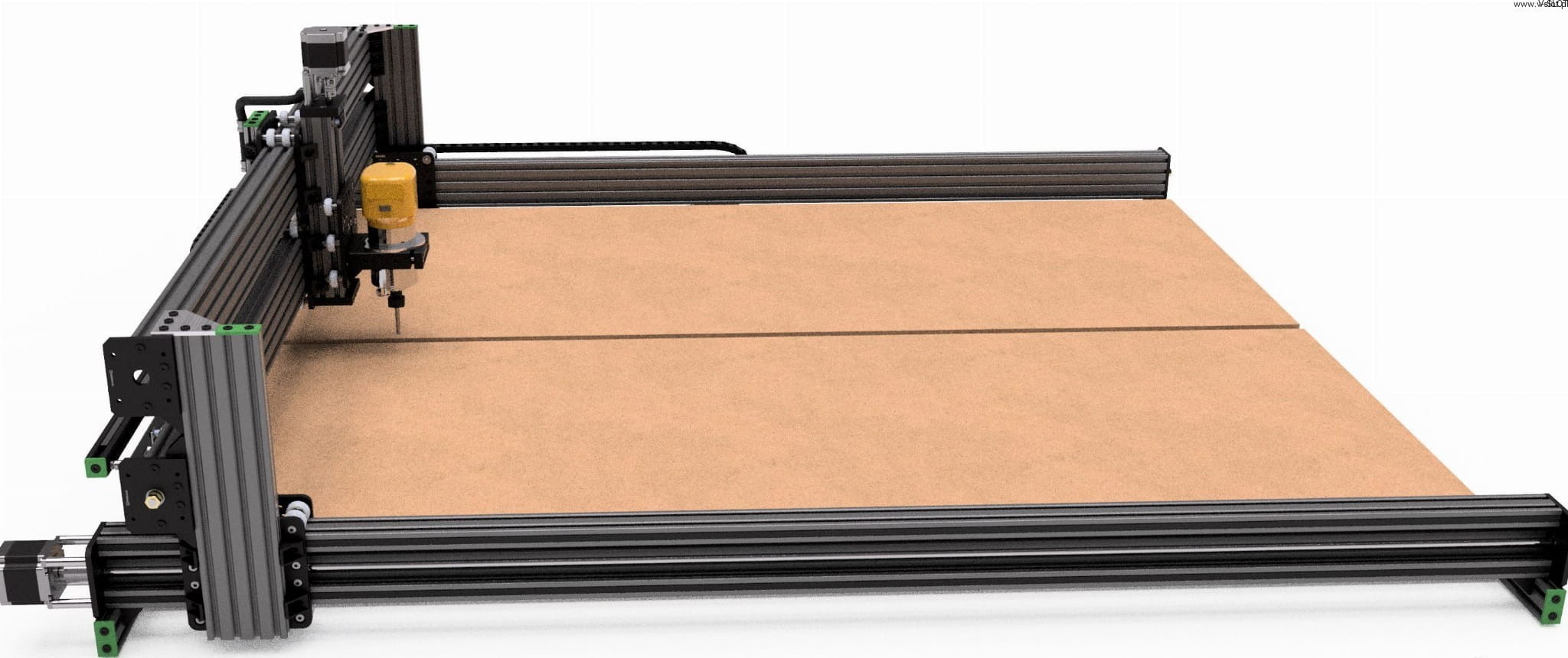

SNADNĚJŠÍ UPÍNÁNÍ MATERIÁLU

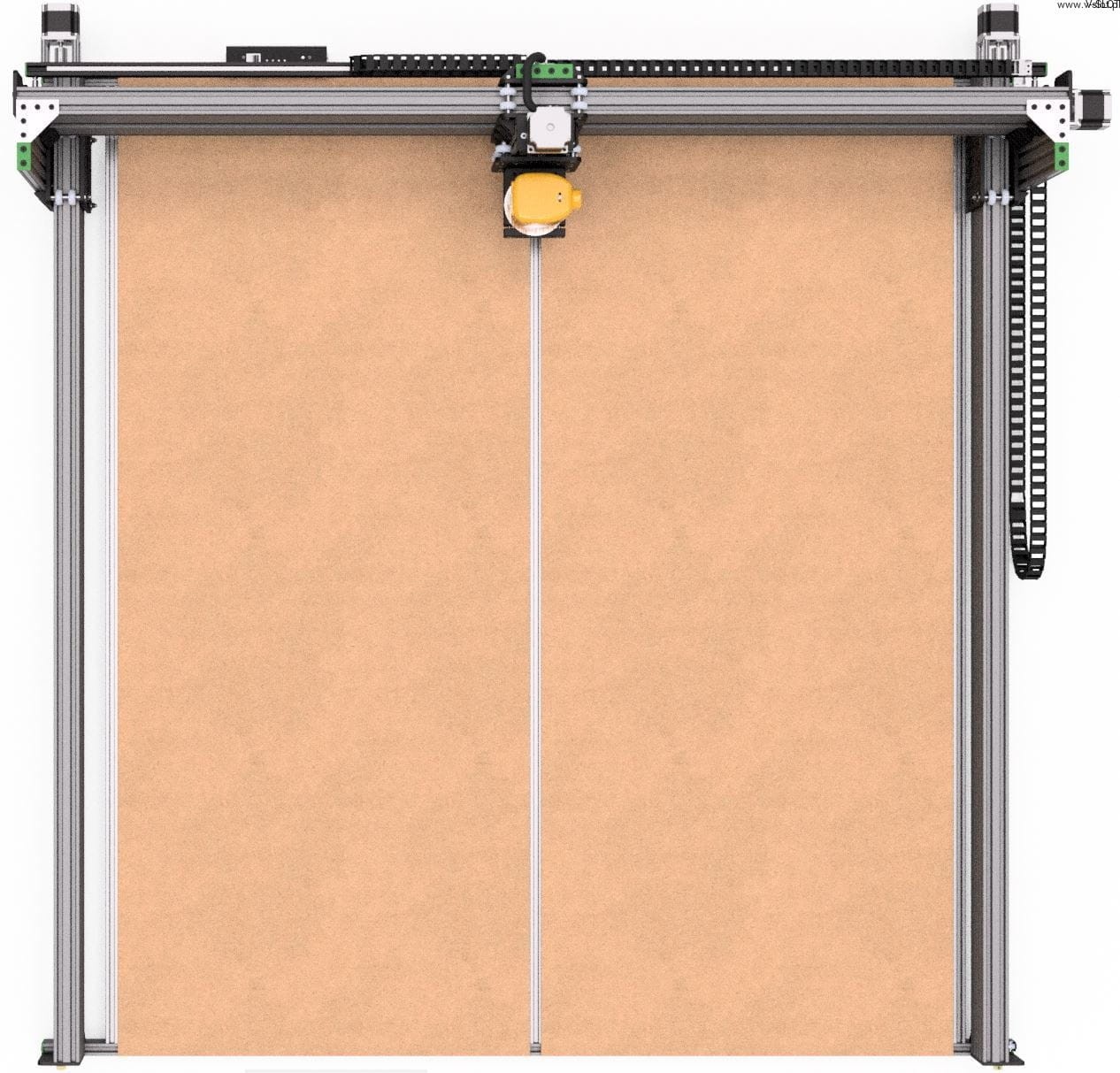

U plotru PRO LEAD 1010 jsme se rozhodli rozdělit základní desku, která je z MDF, a ponechat hliníkové profily viditelné, otevřené. Profily, které desky rozdělují, lze použít k instalaci různých typů svorek a upevňovacích prvků pro uchycení materiálu.

VŘETENA NA VÝBĚR

Stroj CNC PRO LEAD 1010 lze konfigurovat mnoha způsoby.

Na výběr máte ze dvou vřeten:

1. VŘETENO DEWALT D26200

Jednotka ideální pro práci se dřevem a plasty. Na trhu osvědčená jednotka, kterou lze z frézky vyjmout a používat ji ručně. Vřeteno je dodáváno s objímkou pro uložení fréz o průměru 8 mm.

VÝHODY A NEVÝHODY:

+ Velmi kvalitní
+ Ideální pro ruční práci
+ Vestavěný potenciometr na pouzdře
+ Osvědčený a uznávaný výrobce.

- Za příplatek jsou k dispozici pouzdra o průměru 3,175, 6 a 6,35 mm
- Bez možnosti ovládání zapnutí/vypnutí ze softwaru
- Bez možnosti ovládání otáček ze softwaru.

Základní technické údaje:

• Spotřebovaný výkon: 900 W
• Využitelný výkon: 620 W
• Otáčky naprázdno: - 10,5 kW 16000-27000 otáček za minutu
• Velikost zdvihu ponoru: 55 mm
• Velikost kleštiny: 3,175-6-8 mm
• Maximální průměr frézy: 36 mm
• Hmotnost: 1,9 kg
• Délka: 120 mm
• Výška: 200 mm
• Úroveň vibrací ramene: 6,8 m/s2
• Nejistota měření K 1 (vibrace): 2,7 m/s2

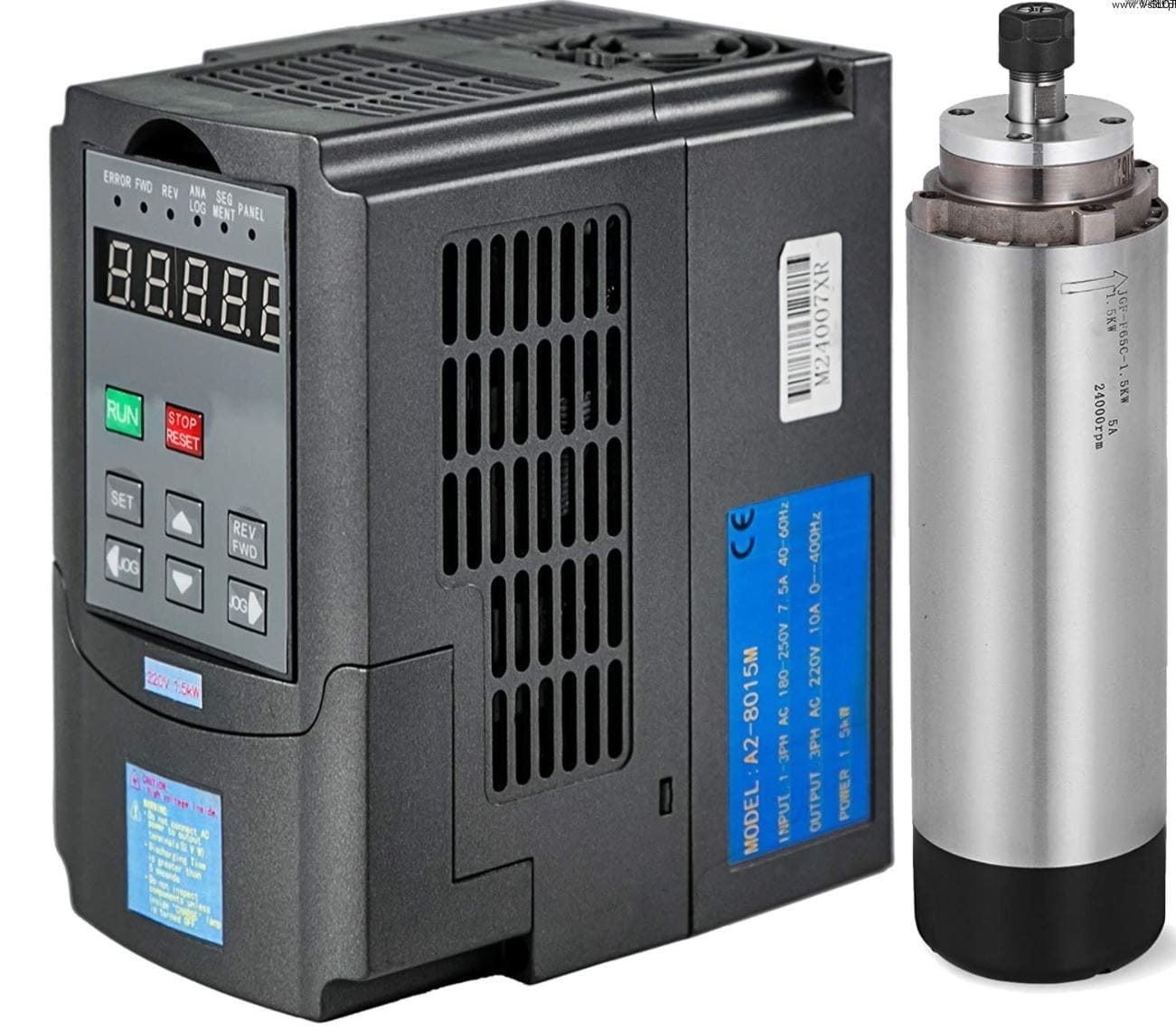

2. CNC Pružina 1,5 kW S VALUACÍ

Tento typ vřetena je vhodný pro práci s pěnou, plastem, měkkým a tvrdým dřevem, MDF, překližkou a hliníkem. V kombinaci s řídicí jednotkou BlackBox ovládáte vřeteno ze softwaru!

VÝHODY A NEVÝHODY:

+ Lze zapínat a vypínat ze softwaru OpenBuilds Control
+ Možnost regulace otáček ze softwaru
+ Oblíbená, běžně dostupná pouzdra ER11
+ Pouzdra ER11 3,175 , 4 a 6 mm jsou součástí dodávky!

- Bez možnosti použití stroje pro ruční práce
- Větší hmotnost ve srovnání s DeWalt D26200
- Více elektroniky = větší možnost případné poruchy

ZÁKLADNÍ TECHNICKÉ ÚDAJE:

• Příkon motoru: 1,5 kW
• Chlazení: 1: Vzduch
• Napětí: 220V
• Frekvence: 400Hz
• Otáčky: 1000-24000 ot/min
• Tolerance odchylky: cca 0,01 mm
• Pouzdro: ER11 (3,175 - 6 mm)
• 1,5kW VFD měnič s měničem 230V
• Vstupní napětí: 220-230V
• Výstupní napětí: 208-240V
• Vstupní frekvence: 48-63Hz
• Výstupní frekvence: 0-63Hz
• Vstupní fáze : jednofázová
• Výstupní fáze: třífázová
• Pětimístný displej (frekvence, směr otáčení, počítadlo atd.)
• Provozní teplota: - 10 až +40C
• Vibrace: cca 0,5 g

OSVĚDČENÁ ŘÍDICÍ JEDNOTKA A BEZPLATNÝ ŘÍDICÍ SOFTWARE

Plotter PRO LEAD 1010 lze vybavit řídicí jednotkou OpenBuilds BLACKBOX.

Jedná se o snadno použitelné, osvědčené zařízení , které obsluhuje CNC frézku.

Chcete-li začít, stačí připojit řídicí jednotku pomocí kabelu USB k počítači s operačním systémem Widows/Linux/iOS, na kterém je předinstalován řídicí software OpenBuilds (dodává se na USB flash disku spolu se zařízením), a můžete začít pracovat!

Software OPENBUILDS CONTROL je program, který se během několika minut stane přehledným a velmi snadno ovladatelným.

S programem OpenBuilds Control můžete:

• ovládat osy X/Y/Z
• Definovat nulový bod pro osy X/Y/Z
• Zvyšovat a snižovat rychlost pohybu osy
• Kontrolovat stav koncových spínačů a dalších
• Řídit vřeteno (vybavené frekvenčním měničem).
• Zastavit práci
• Načtení G-kódu
• a mnoho dalšího

Na našem kanálu YouTube V-SLOT Polsko najdete mnoho videí, která ukazují program a ovládání.

DALŠÍ POPIS:

S cenou máte možnost si stroj nakonfigurovat podle svých potřeb.

Další možnosti a konfigurace naleznete níže:

• Kdo se na to necítí, může využít službu montáže a kalibrace
  . Získáte tak stroj připravený k provozu a navíc bezplatné školení přímo ve firmě.


• KROKOVÉ MOTORY
  Ti, kteří mají vlastní krokové motory a rozhodnou se je sestavit sami, se mohou obejít bez krokových motorů.
  Pokud si chcete koupit stroj připravený k práci , lze zařízení zakoupit se 4 motory NEMA 23 přizpůsobenými frézce PRO LEAD 1010.


• ŘÍDICÍ DESKA
  Stejně jako u motorů můžete použít svůj řídicí systém a odpustit si nákup speciálního řídicího systému BlackBox.
  Ti, kteří hledají osvědčené řešení, mohou zvolit řídicí jednotku BlackBox, se kterou obdrží řídicí software OpenBuilds Control.

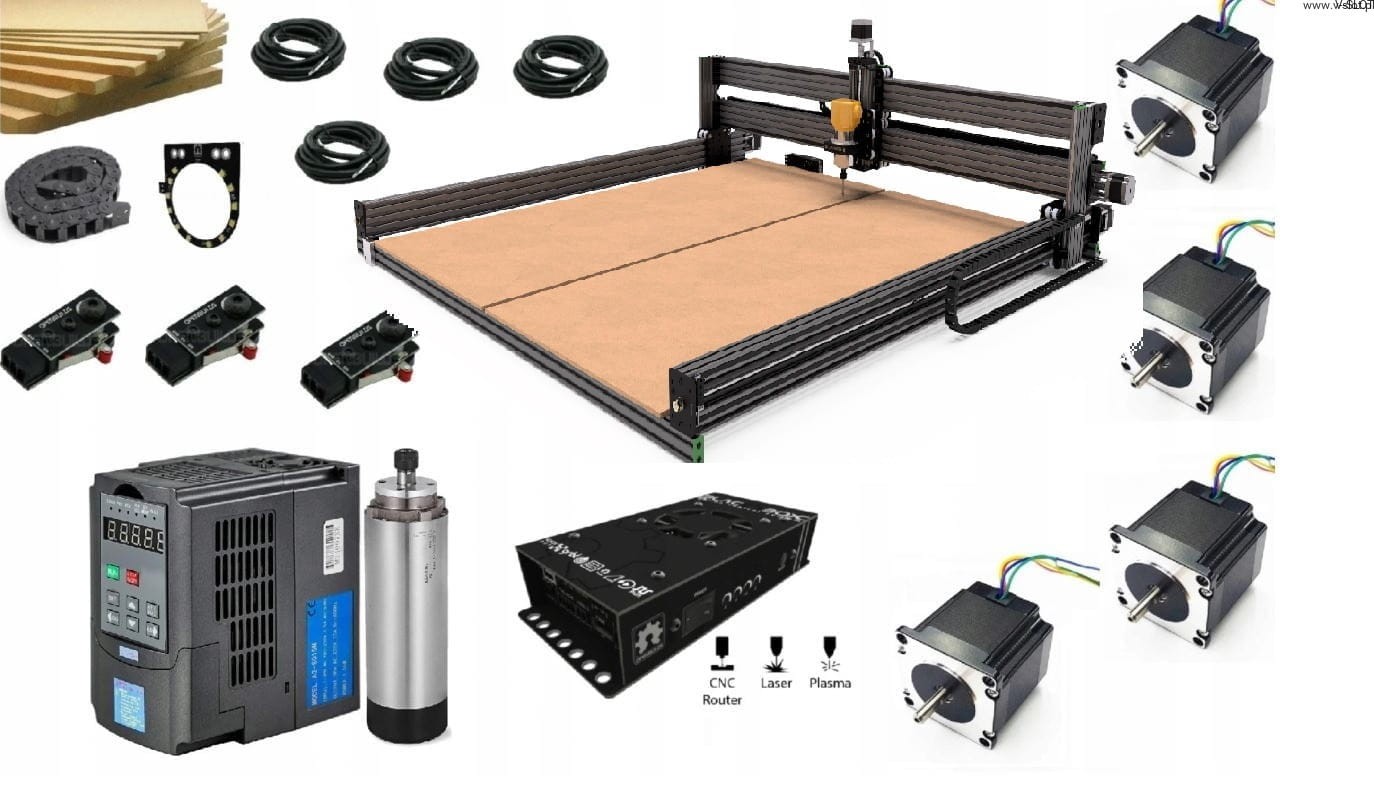

• DALŠÍ PŘÍSLUŠENSTVÍ
  Aby byla jednotka kompletní a připravená k provozu, je třeba ji vybavit několika dalšími součástmi.
  Mezi další příslušenství patří:
  - Dvě MDF desky
  - 2,3 a 4žilové kabely pro připojení motorů, elektroniky a dalších
  - Napájecí zdroj 230V / 24V
  - LED kroužek pro osvětlení frézovací zóny
  - 3 koncové spínače
  - Bezpečnostní spínač
  - Sonda osy Z
  - Vodicí lišty kabelů
  - Koncovky profilů.

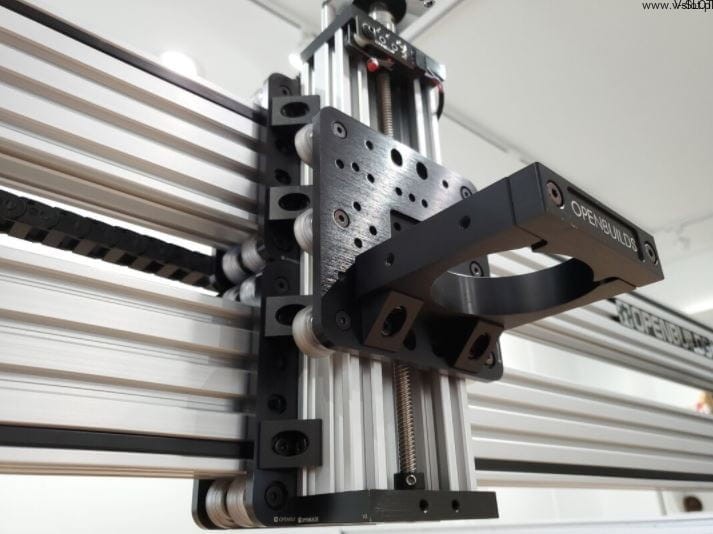

OSA Z - CLASSIC NEBO MGN15

Konfigurátor (vedle ceny) umožňuje zvolit typ vedení osy Z, na kterém je držák vřetena nainstalován.

Klasické řešení využívá standardní komponenty V-SLOT, tj. válečky Xtreme Solid, díky nimž získáme lineární pohyb v osách X a Y.
Jedná se o osvědčené řešení, které se používá ve většině konstrukcí.

Ti, kteří chtějí posílit svou konstrukci a zejména tuhost osy Z, mohou zvolit vozík postavený na bázi lineárních vedení a vozíků MGN.

Toto řešení zvýší tuhost osy Z a umožní o něco rychlejší a agresivnější práci s mnoha materiály.
