CNC xPRO v5 : Řídicí jednotka pro CNC frézky Grbl

Řídicí jednotka xPRO v5 pro CNC frézky je nejnovější verzí řídicí jednotky od společnosti Spark Concepts založené na systému GRBL!
Jednotka poskytuje pokročilé časování, vysoce kvalitní ovladače Trianamic a rozhraní WiFi!
CNC xPRO je podporován 32bitovým procesorem pro stabilní provoz CNC.

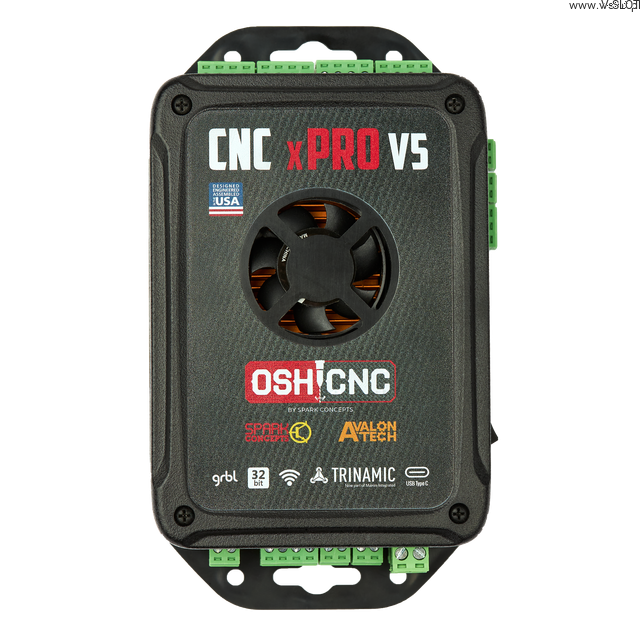

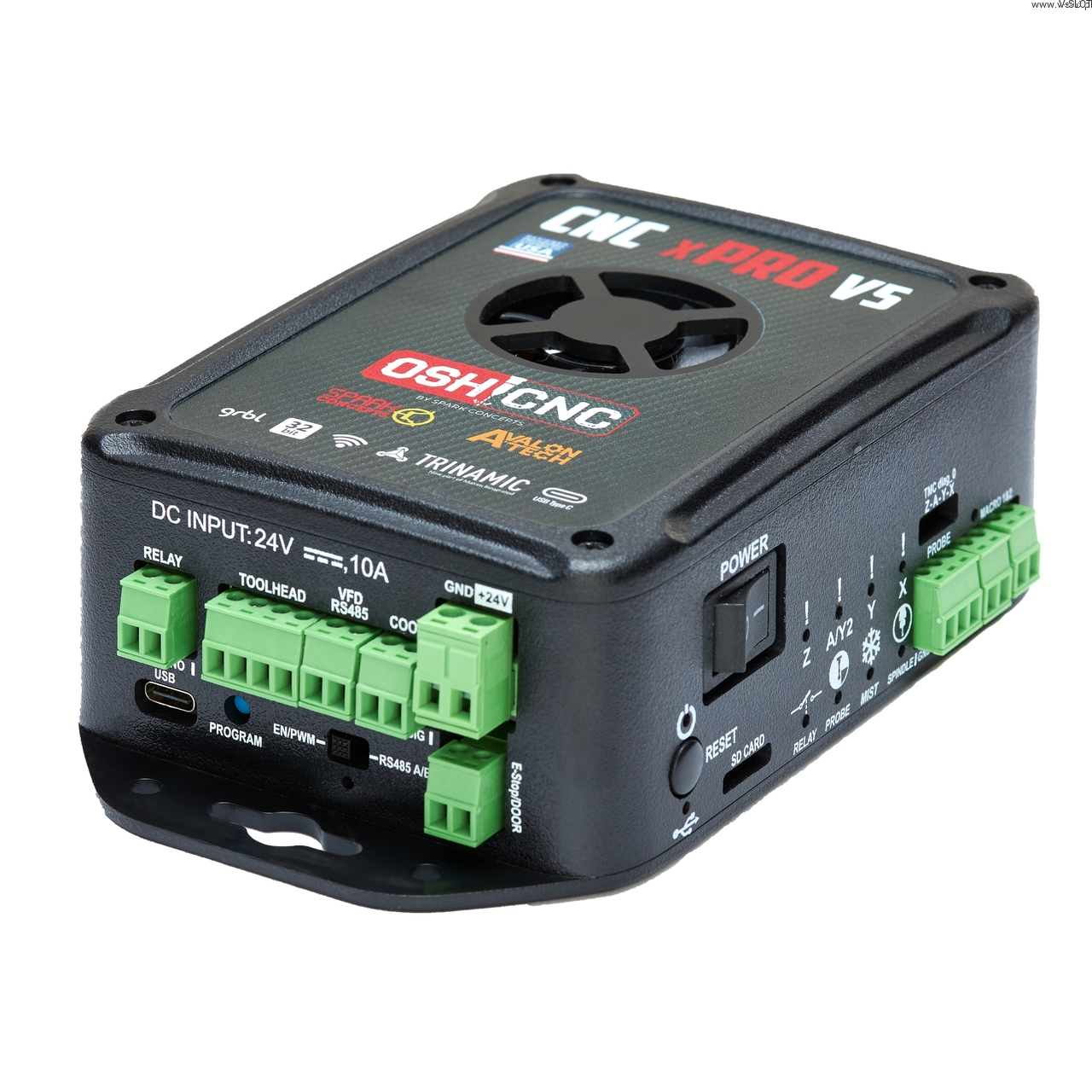

Nová verze řídicí jednotky CNC xPRO v5 je vybavena krytem z ABS a integrovaným ventilátorem zajišťujícím chlazení elektroniky!

Představujeme vám zcela nový řídicí systém XPRO V5:

• Vysoce výkonný 6A krokový ovladač/ovladače na bázi Trinamic TMC5160.
• Síťové rozhraní s funkcí cut-from-SD (karta SD je součástí dodávky).
• Konektor USB-C pro připojení ovladače k počítači a práci s různým softwarem založeným na GRBL.

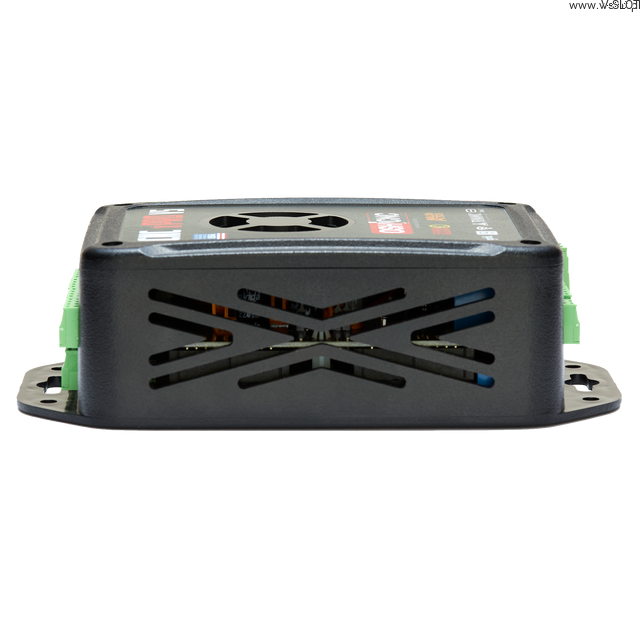

• O chlazení elektroniky se stará vestavěný chladič a ventilátor
• Kryt vyrobený z ABS

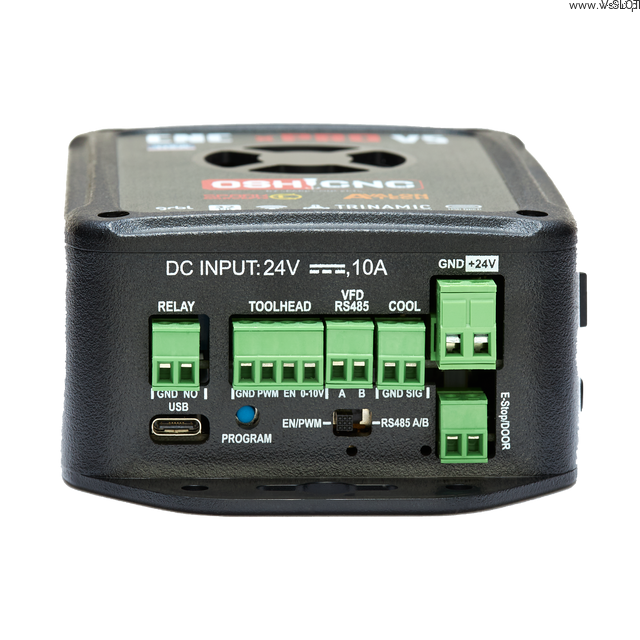

• Podpora VFD: PWM, 0-10V a RS485
• Podpora laseru: PWM, 0-5V a 0-10V.
• Konektor pro sondu XYZ
• Vestavěné relé
• Konektor pro připojení dveří nebo bezpečnostního spínače

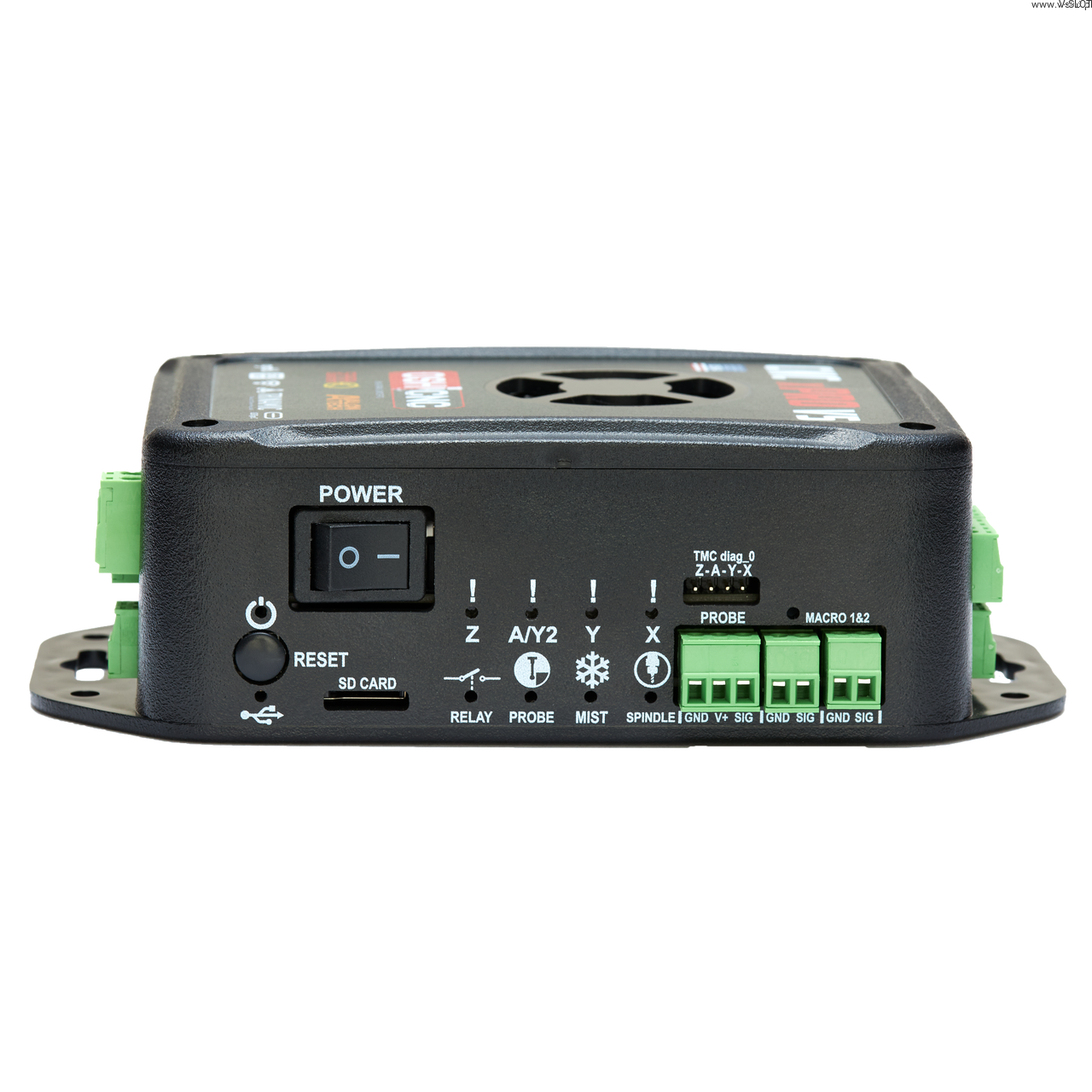

• Vestavěný vypínač napájení

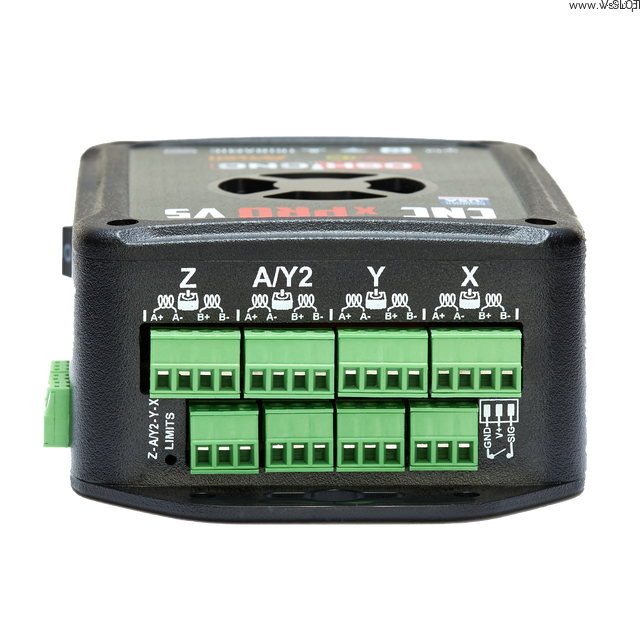

• 4 nezávislé softwarově definované řídicí jednotky motoru umožňují:
  • Klonování libovolné osy (ve výchozím nastavení XYYZ).
  • Řízení 4 os (XYZA)
• Napětí pro koncové spínače 5V nebo 24V

Příklady aplikací pro CNC xPRO v5:

• 3osé CNC frézky se dvěma motory pro jednu z os
• 4osé CNC frézky s otočným stolem
• Laserové plotry s pohybem XY a Z
• Plazmové řezací stroje
• PNP stroje pro SMD
• Fotoposuvníky
• Lineární vedení
• a mnoho dalších

SOFTWARE:

Řídicí jednotka se dodává kompletně sestavená a naprogramovaná. Stačí jen připojit krokové motory a můžete začít pracovat!
Ve výchozím nastavení umožňuje xPRO V5 řídit stroje, kde jsou použity dva motory pro osu Y (proud motoru 2,8 A).

Pro řízení můžete použít CNCjs Desktop , který je zdarma (od 30.03.2021r) a nabízí mnoho skvělých funkcí.

Pro návrh dílů doporučujeme stáhnout/pořídit si následující programy:

1. Pro návrh dílů a součástí pro CNC:
   - software Fusion 360 Autodek (umožňuje CAD a CAM návrh)
   - xPRO V5 CNCjs Desktop pro implementaci G-COD vygenerovaného např. programem Fusion 360.


2. Pro umělecký design (plakety, výkresy, rytiny):
   - software Vertic nebo Aspire
   - xPRO V5 CNCjs

Software pro navrhování a generování G-CODE je třeba stáhnout/zakoupit ve firmě.
K řídicí jednotce xPRO CNC dodáváme paměťovou kartu, na které je řídicí software umístěn: CNCjs.
