Modul adaptéru CSI-HDMI je navržen tak, aby umožňoval připojení kamer Raspberry na velké vzdálenosti prostřednictvím kabelu HDMI při zachování rychlosti a nerušení rozhraní CSI. Umožňuje provoz kamery až do vzdálenosti 10 metrů od zařízení. Kromě toho modul umožňuje přenos tří dalších signálů, například signálu pro sluchátka. Zařízení je kompatibilní s kamerami V1 a V2.

Specifikace: Varianta je vybavena systémem pro připojení k internetu:

• AdaptĂ©r kompatibilnĂ­ s Raspberry Pi verze 3 / 2 / B+ / B / A
• Podpora kamery V1 (5MP OV5647) a kamery V2 (8MP IMX219).
• MaximálnĂ­ dĂ©lka HDMI: MaximálnĂ­ dĂ©lka HDMI: 10 m (vÄ›tší dĂ©lky nebyly testovány)
• PřídavnĂ˝ konektor jack pro sluchátka a mikrofon
• TĹ™i přídavnĂ© kolĂ­ky (signály stejnĂ© jako u konektoru jack)
• RozmÄ›ry modulu PCB: 28 x 25 mm

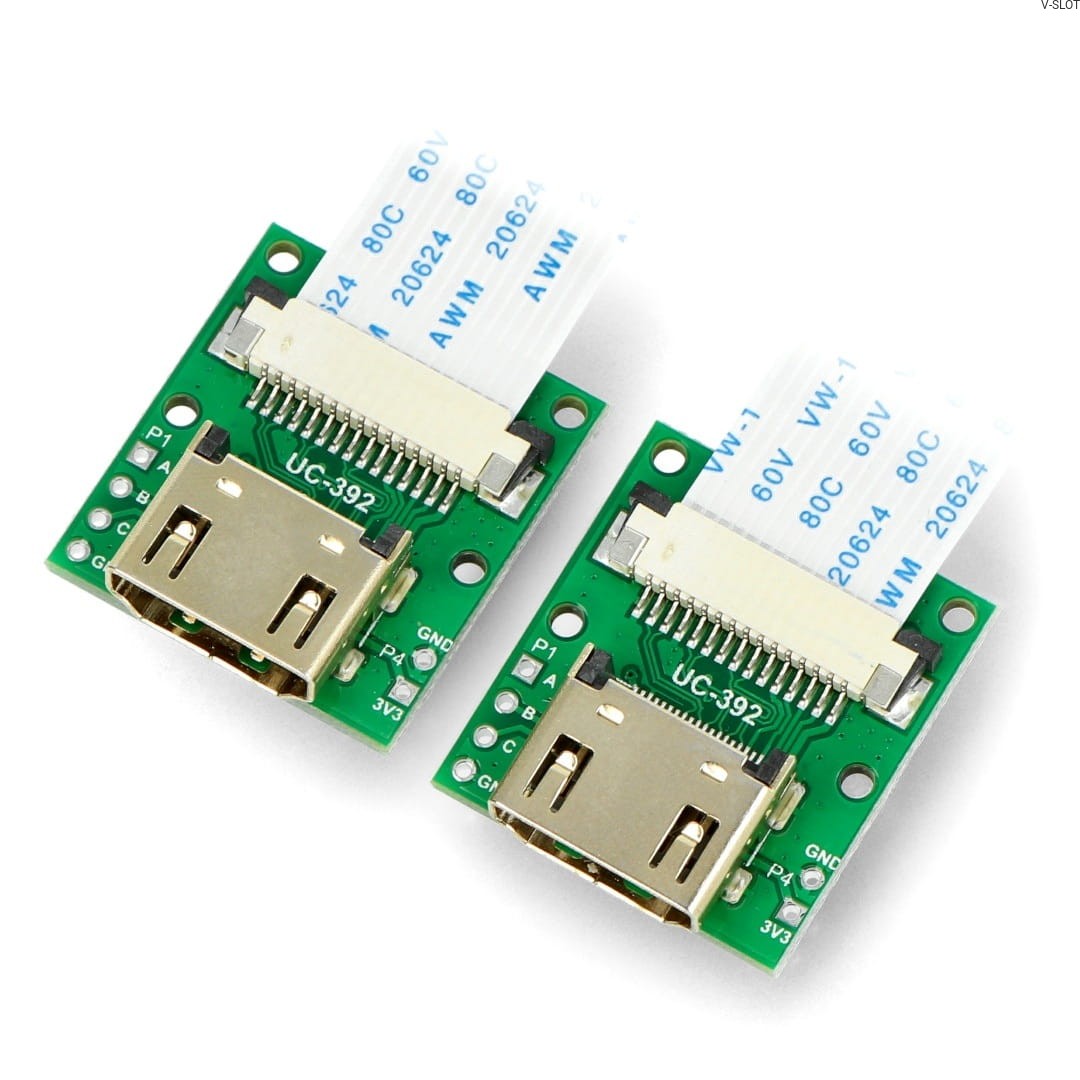

CSI - adaptér HDMI pro kamery pro Raspberry Pi:

Praktický adaptér CSI - HDMI určený pro kamery Raspberry Pi V1 a V2 umožňuje přenášet video a další signály na vzdálenost až 10 m, přičemž je zajištěno zachování a eliminace rychlosti a rušení rozhraní CSI. Tento funkční adaptér umožňuje ještě větší flexibilitu při návrhu a realizaci různých aplikací využívajících Raspberry Pi a kamery.

Kromě toho je charakteristickým rysem tohoto adaptéru přítomnost konektoru jack, který umožňuje přenos zvukového signálu a tří dalších pinů pro stejný signál. Součástí balení jsou dva adaptéry, dvě 80mm dlouhé pásky FPC a montážní šrouby, což usnadňuje instalaci a používání tohoto modulu.

Jak používat adaptér CSI - HDMI?

Nejprve připojte pásky FPC ke vstupům CSI na kameře a desce (adaptéry jsou kompatibilní s RP A, B, B+, 2 a 3). Poté připojte konektory na páskách ke koncům kabelu HDMI. Adaptéry zaručují stabilní signál pro kabely HDMI dlouhé až 10 m.
