Tento překryvný modul pro Raspberry Pi nabízí rozsáhlé možnosti ovládání a měření. Má 7 vysoce výkonných digitálních výstupů typu otevřený kolektor, které umožňují například napájení motorů, a 8 analogových vstupů umožňujících měření teploty, napětí, vlhkosti a mnoha dalších parametrů.

Kromě toho je na desce 8 digitálních vstupů, 2 analogové výstupy a 7 univerzálních LED diod, což činí tento překryv velmi univerzálním. Je součástí rodiny překryvných desek Pi-Plates a její kompatibilita zahrnuje Raspberry Pi verze 3/2 a B+.

Technické specifikace desky DAC

• NapájecĂ­ napÄ›tĂ­ z poÄŤĂ­taÄŤe Raspberry Pi
• 8 digitálnĂ­ch vstupĹŻ
• 8 analogovĂ˝ch vstupĹŻ
• 2 analogovĂ© vĂ˝stupy
• 7 vĂ˝stupĹŻ s otevĹ™enĂ˝m kolektorem
• SbĂ­rá data v reálnĂ©m ÄŤase
• Používá pouze dva piny GPIO: GPIO25 a CE1
• KompatibilnĂ­ s Raspberry Pi verze 3 / 2 a B+
• Umožňuje kaskádovĂ© zapojenĂ­: aĹľ 8 desek
• ProgramovatelnĂ© dvoubarevnĂ© LED diody
• RozmÄ›ry: 103 x 80 mm

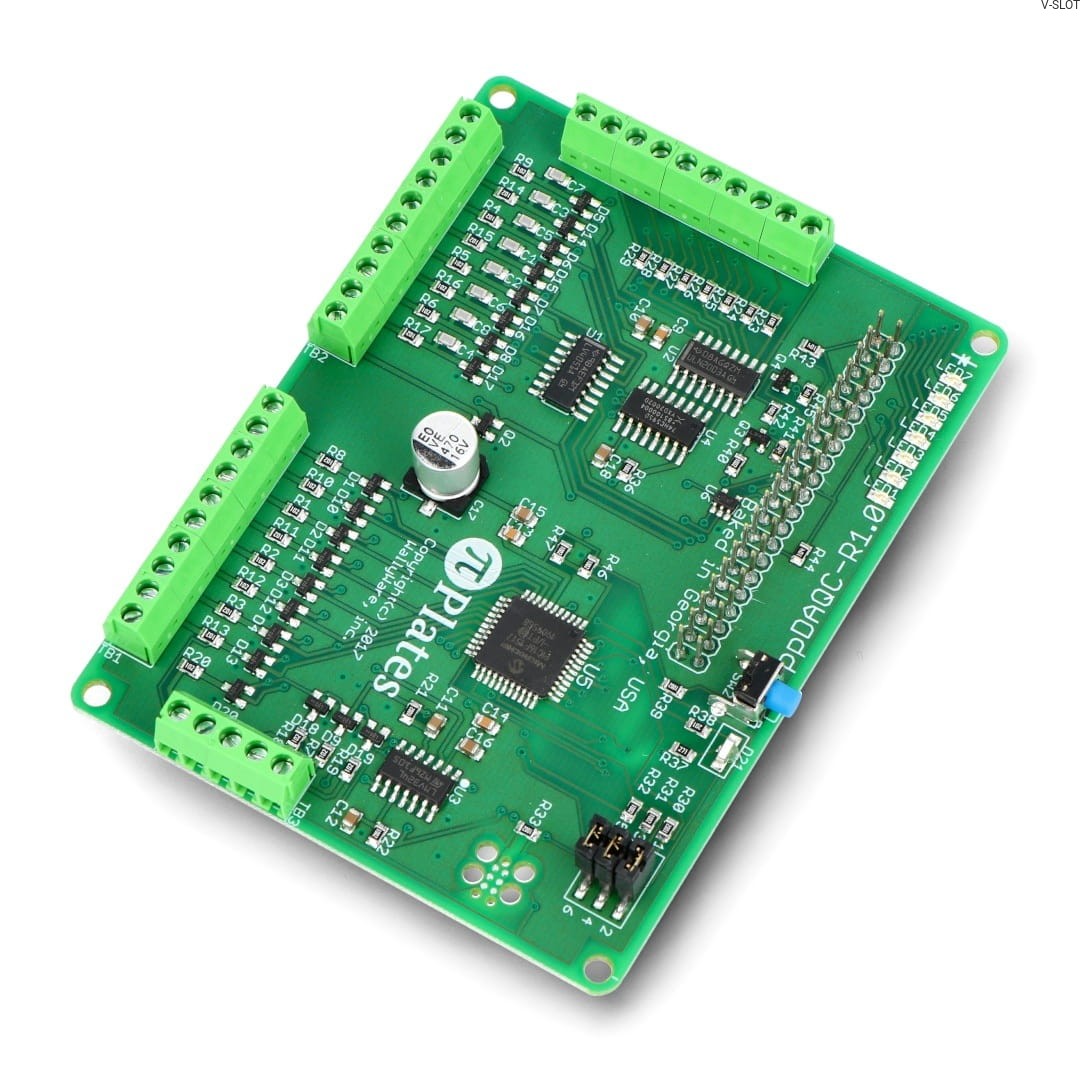

DAQCplate - rozšiřující deska DAC pro Raspberry Pi - SparkFun DEV-14148

Na rozšiřující desce jsou čtyři montážní otvory a přehledné značení vývodů zajišťuje intuitivní ovládání a připojení zařízení. Všechny vstupy jsou vybaveny ochranou proti elektrostatickému výboji (ESD) a šířka pásma je až 50 kHz pro snížení šumu při vysokofrekvenčním provozu.

Další vstupy jsou chráněny proti napěťovým špičkám a digitální vstupy jsou rovněž chráněny proti účinkům elektrostatického výboje. Ty lze mimo jiné použít k detekci zapnutých a vypnutých zařízení.

Čím je rozšiřující deska DAQCplate DAC pro Raspberry Pi ještě výjimečná?

Rozměry a provedení rozšiřující desky DAQCplate s převodníkem DAC byly navrženy tak, aby dokonale pasovaly na počítače Raspberry Pi model 3, 2 a B+.
