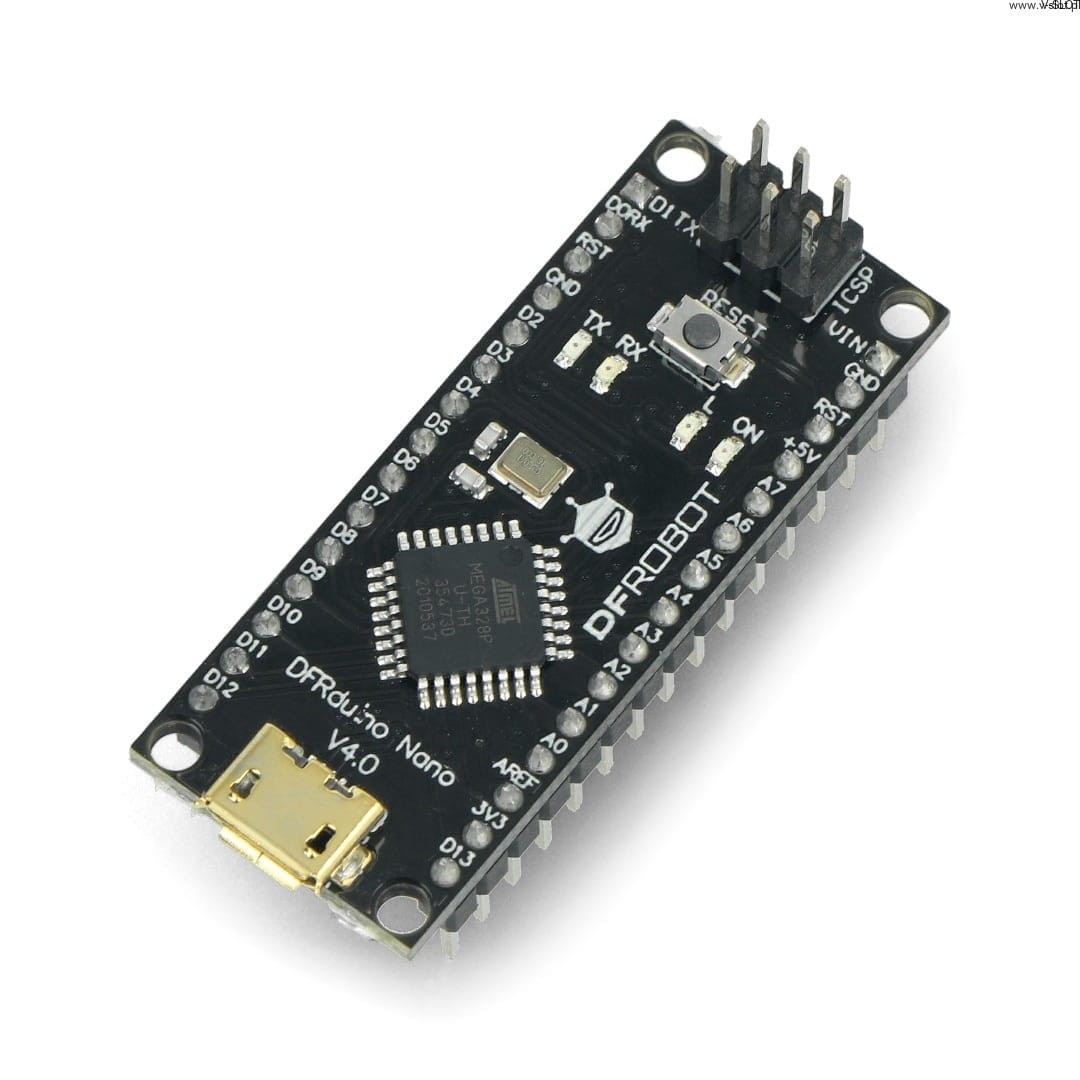

Modul kompatibilnĂ­ s Arduino Nano | DFRduino Nano V4.0:

Modul od DFRobot je vybaven mikrokontrolérem Atmega328-20AU, který je plně kompatibilní s Arduino Nano. To znamená, že programování modulu je velmi snadné díky kompatibilitě s oblíbeným vývojovým prostředím Arduino IDE a dostupné sadě knihoven. Připojení modulu DFRduino Nano k počítači vyžaduje pouze kabel microUSB.

Programování:

Deska je vybavena mikrokontrolérem Atmega328-20AU, který poskytuje 14 digitálních vstupů/výstupů, včetně 6 výstupů PWM, ideálních pro řízení motorů, a 8 analogových vstupů. Čip je taktován 16MHz hodinovým signálem. Programování desky je snadné díky bezplatnému prostředí Arduino IDE a implementovaný zavaděč umožňuje nahrát program prostřednictvím kabelu USB.

Technické specifikace: Vnitřní rozvodná deska je vybavena rozhraním pro připojení k počítači:

• NapájecĂ­ napÄ›tĂ­: NapájecĂ­ napÄ›tĂ­: 7 V aĹľ 12 V
• Přívody pracujĂ­ s napÄ›tĂ­m 5 V
• PlnÄ› kompatibilnĂ­ s Arduino Nano
• MikrokontrolĂ©r: Atmega328-20AU
• TaktovacĂ­ frekvence: 16 MHz
• SRAM: 2 kB
• Flash paměť: 2 kB: Paměť: 32 kB (2 kB vyhrazeny pro zavaděč)
• EEPROM: 1 kB
• I/O porty: 14
• PWM vĂ˝stupy: 6
• PoÄŤet analogovĂ˝ch vstupĹŻ: 6: PoÄŤet analogovĂ˝ch vstupĹŻ: 8 (kanály A/D pĹ™evodnĂ­ku)
• SĂ©riová rozhranĂ­: 1: UART, SPI, I2C
• ExternĂ­ pĹ™erušenĂ­
• Konektor: zásuvka micro USB (kabel USB je tĹ™eba zakoupit zvlášť)
• NapájenĂ­ je moĹľnĂ© ze zásuvky USB
• Automatická volba zdroje napájenĂ­
• PájenĂ˝ konektor ICSP
• RozmÄ›ry: 45 x 18 mm
• Hmotnost: 30 g

DFRduino Nano V4.0 - kompatibilnĂ­ s Arduino Nano:

DFRobot, výrobce tohoto modulu, umožňuje snadné programování pomocí intuitivního prostředí Arduino IDE v režimu online nebo offline. Deska DFRduino Nano V4.0 je plně kompatibilní s Arduino Nano a je vybavena 14 digitálními I/O, včetně šesti výstupů PWM a osmi analogových vstupů, a mikrokontrolérem Atmega328-20AU taktovaným na 16 MHz. Výrobce také připravil podrobný popis příkladových projektů využívajících tento modul.

DFRduino Nano V4.0 je modul s vestavěným přepínačem pro dálkový reset a automatický reset při stahování programu. Díky kompatibilitě s Arduino Nano je modul ideální pro projekty různé úrovně složitosti. Každý vývod je jasně označen, což uživateli umožňuje bez obav připojit další příslušenství nebo zařízení. Výrobce navíc připravil podrobný popis ukázkových projektů využívajících DFRduino Nano V4.0.
