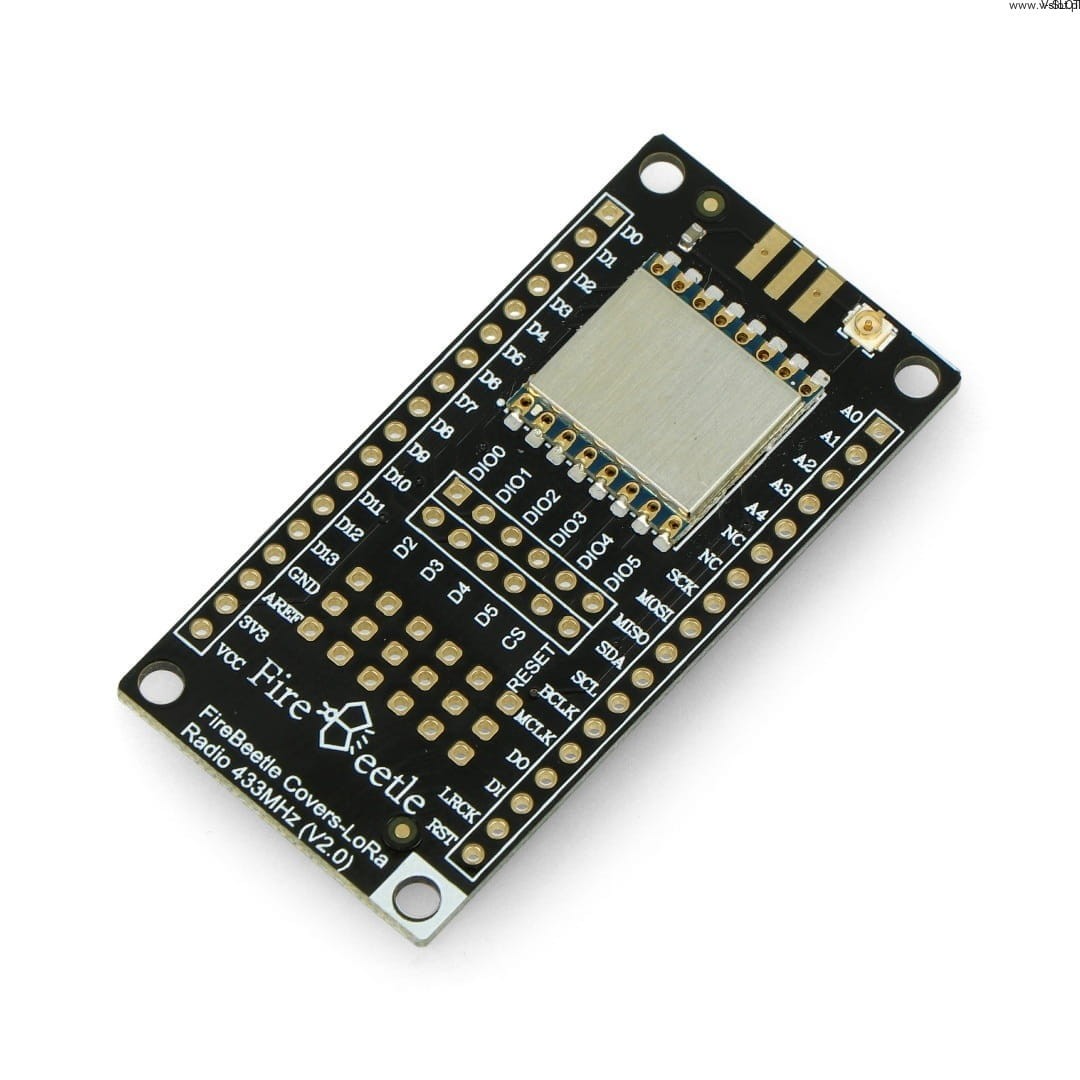

Modul DFRobot FireBeetle LoRa 433MHz:

SX127x je 433MHz bezdrátový modul LoRa SX127x s vestavěným PA (Power Amplifier) pro použití v projektech IoT. Komunikace mezi moduly probíhá prostřednictvím rozhraní SPI. Modul je kompatibilní s platformou Arduino a je napájen napětím 3,3 V.

Vývody:

Modul komunikuje se zařízeními prostřednictvím rozhraní SPI, které zahrnuje piny MISO, MOSI, SCK, CS a RESET. Chcete-li modul připojit k desce FireBeetle, připojte jednotlivé piny podle jejich funkce - MISO, MOSI a SCK k odpovídajícím pinům na desce FireBeetle a piny CS a RESET ke konektorům D2, D3, D4 nebo D5 pomocí vodičů Dupont. Další informace o správném zapojení modulu naleznete v uživatelské příručce výrobce.

Technické specifikace:

• ProvoznĂ­ napÄ›tĂ­: 3,3 V
• PracovnĂ­ frekvence: 433 MHz
• Typ modulace: LoRaTM / FSK / GFSK / OOK
• VĂ˝stupnĂ­ vĂ˝kon: aĹľ 20 dBm
• PĹ™ijĂ­macĂ­ frekvence: -139 dBm
• PĹ™epěťovĂ˝ proud: aĹľ 120 mA
• PĹ™ijĂ­macĂ­ proud: aĹľ 15 mA
• Proud ve stavu spánku: aĹľ 1 µA
• PĹ™enosovĂ˝ vĂ˝kon: -1 dBm aĹľ 20 dBm
• ReĹľim pĹ™enosu: FIFO / DMA
• PracovnĂ­ frekvence: 403 MHz aĹľ 463 MHz
• PĹ™enosovĂ˝ rozsah: 1 km
• VestavÄ›nĂ© antĂ©ny zajišťujĂ­ dobrou propustnost
• RSSI: max. 127 dB
• Velikost FIFO: 256 B
• Podporuje: FrekvenÄŤnĂ­ pĹ™epĂ­nánĂ­:
• ŘízenĂ­ pĹ™es rozhranĂ­ SPI
• RozhranĂ­ GPIO: 5 (lze použít jako pĹ™erušenĂ­)
• ProvoznĂ­ teplota: -20 ℃ aĹľ 70 ℃
• RozmÄ›ry: 58 x 29 mm

Součástí dodávky:

• FireBeetle LoRa 433 MHz modul
• 2x zlatĂ˝ 18pinovĂ˝ 2,54 mm pásek
• 2x 18kolĂ­kovĂ˝ 2,54 mm dlouhĂ˝ zlatĂ˝ pásek
• 1x antĂ©na IPEX 433 MHz
• 1x antĂ©nnĂ­ konektor SMA-KE

Zařízení kompatibilní s Arduinem - DFRobot FireBeetle:

DFRobot vyvinul zařízení FireBeetle, které je vybaveno modulem LoRa pro bezdrátovou komunikaci na velké vzdálenosti při nízké spotřebě energie. Zařízení FireBeetle bylo navrženo s ohledem na projekty IoT (internet věcí). Zařízení pracuje na frekvenci 433 MHz a vyžaduje napájecí napětí 3,3 V.

Uživatel s tímto zařízením obdrží modul LoRa, 2 zlaté pásky s krátkými kolíky a 2 zlaté pásky s dlouhými kolíky (pro vlastní pájení), anténu IPEX 433 MHz a anténní konektor SMA-KE. Tyto antény poskytují velmi kvalitní připojení a díky konektoru SMA-KE může uživatel v případě potřeby snadno připojit další anténu.
