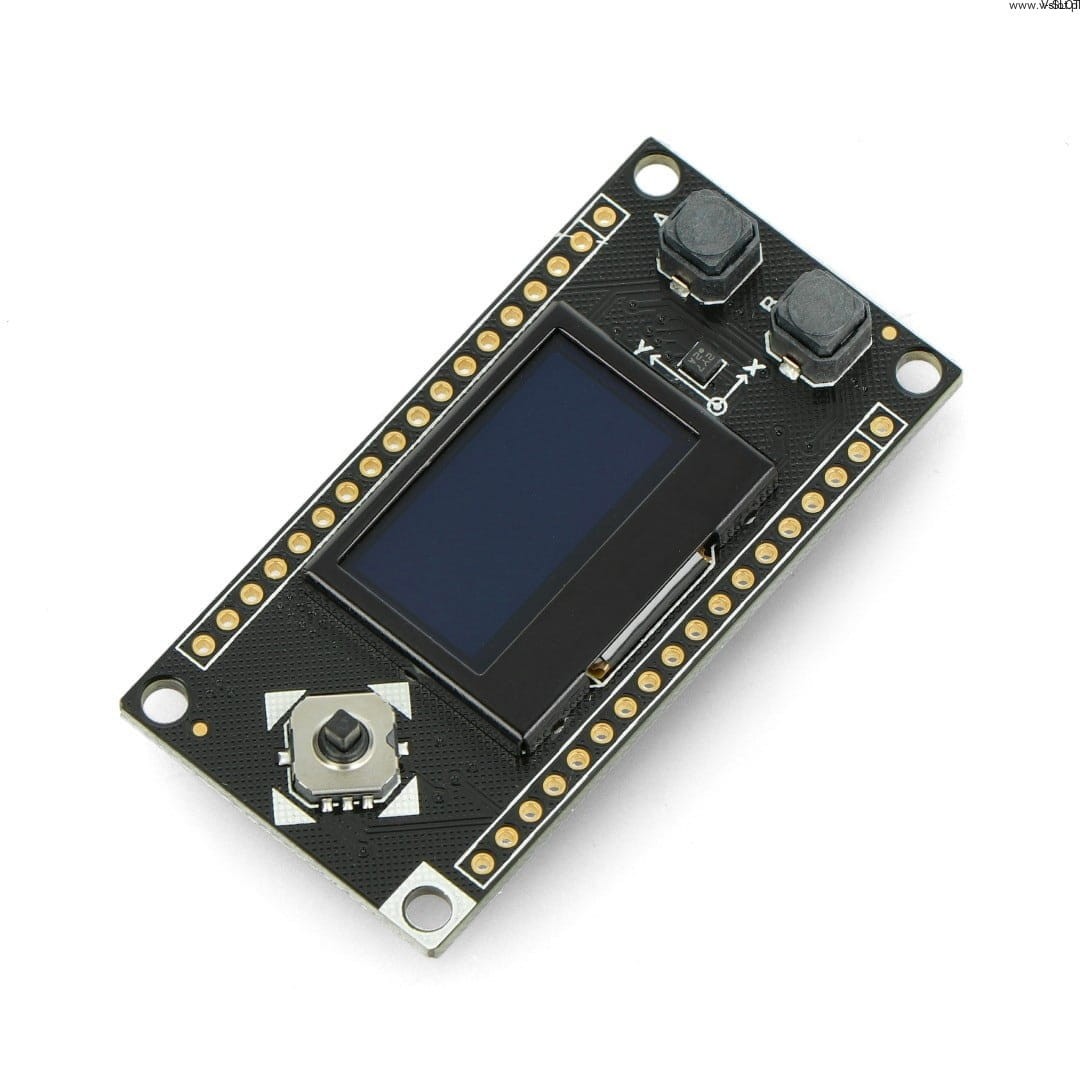

Nabízíme modul vybavený modrým displejem OLED s rozlišením 128 x 32 px a úhlopříčkou 0,96", který má navíc zabudovaná 2 digitální tlačítka a 5směrný joystick. Modul komunikuje prostřednictvím rozhraní I2C a je k dispozici jako překryvný modul na konektorech GPIO modulu FireBeelte. S tímto řešením získáte plnou kontrolu nad svým projektem, což umožňuje snadné přepínání a ovládání.

Technické specifikace: V případě potřeby je možné použít i další zařízení:

• NapájecĂ­ napÄ›tĂ­: 3,7 V aĹľ 5,5 V
• TlaÄŤĂ­tka: 2x digitálnĂ­ na pinech D4 a D8.
• Joystick: 5smÄ›rnĂ˝ analogovĂ˝ na pinu A0
• BMA220 3-osĂ˝ akcelerometr:
• SbÄ›rnice: I2C
• RozlišenĂ­: 6 bitĹŻ
• Rozsah: 2,5 mm: 2 / 4 / 8 / 16 g
• SpotĹ™eba proudu: 2,5 W: 250 uA
• OLED:
• Model: UG-2864HLBEG01
• Ăšhlopříčka: 0,96"
• RozlišenĂ­: 128 x 64 px
• Barva: modrá
• SbÄ›rnice: I2C
• RozloĹľenĂ­ pĂ­sma: GT30L24A3W
• SbÄ›rnice: SPI
• RozmÄ›ry: 58 x 29 mm

Uživatelské rozhraní:

DFRobot modrý displej OLED s úhlopříčkou 0,96" a rozlišením 128x64px je malý překryvný modul kompatibilní s oblíbeným hlavním modulem DFRobot. Tento modul je ideální pro různé aplikace patřící do proudu IoT a pracující s prostředím Arduino IDE.

Kromě displeje OLED obsahuje deska plošných spojů také dvě tlačítka, pětisměrný joystick a tříosý akcelerometr BMA220, které komunikují s procesorem prostřednictvím rozhraní I2C. S tímto řešením získáte plnou kontrolu nad projektem, což umožní snadné přepínání a ovládání.

Montáž a aplikace:

DFRobot overlay pro FireBeetle s modrým 0,96'' displejem OLED s rozlišením 128x64px je díky svým malým rozměrům (pouze 58 x 29 mm) ideální pro montáž do pouzdra dálkového ovládání nebo jiného přenosného zařízení. Deska plošných spojů je vybavena čtyřmi montážními otvory pro šrouby M3 umístěnými v rozích, což výrazně usnadňuje přípravu vhodného uchycení.

Taková překryvná deska se bude skvěle hodit pro projekty, jako je miniaturní herní konzole nebo ovladač mobilního robota. Poskytne vám plnou kontrolu nad vaším projektem a umožní vám snadno ovládat a zobrazovat potřebné informace.
