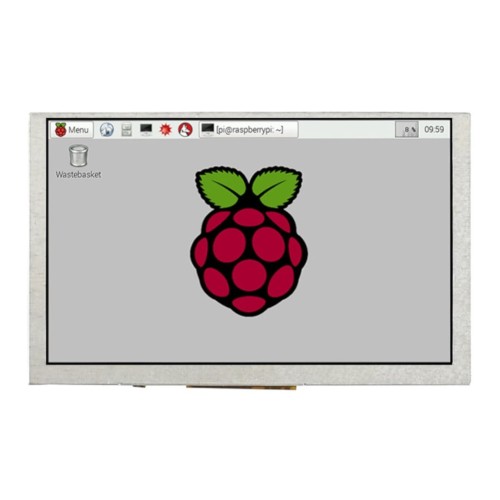

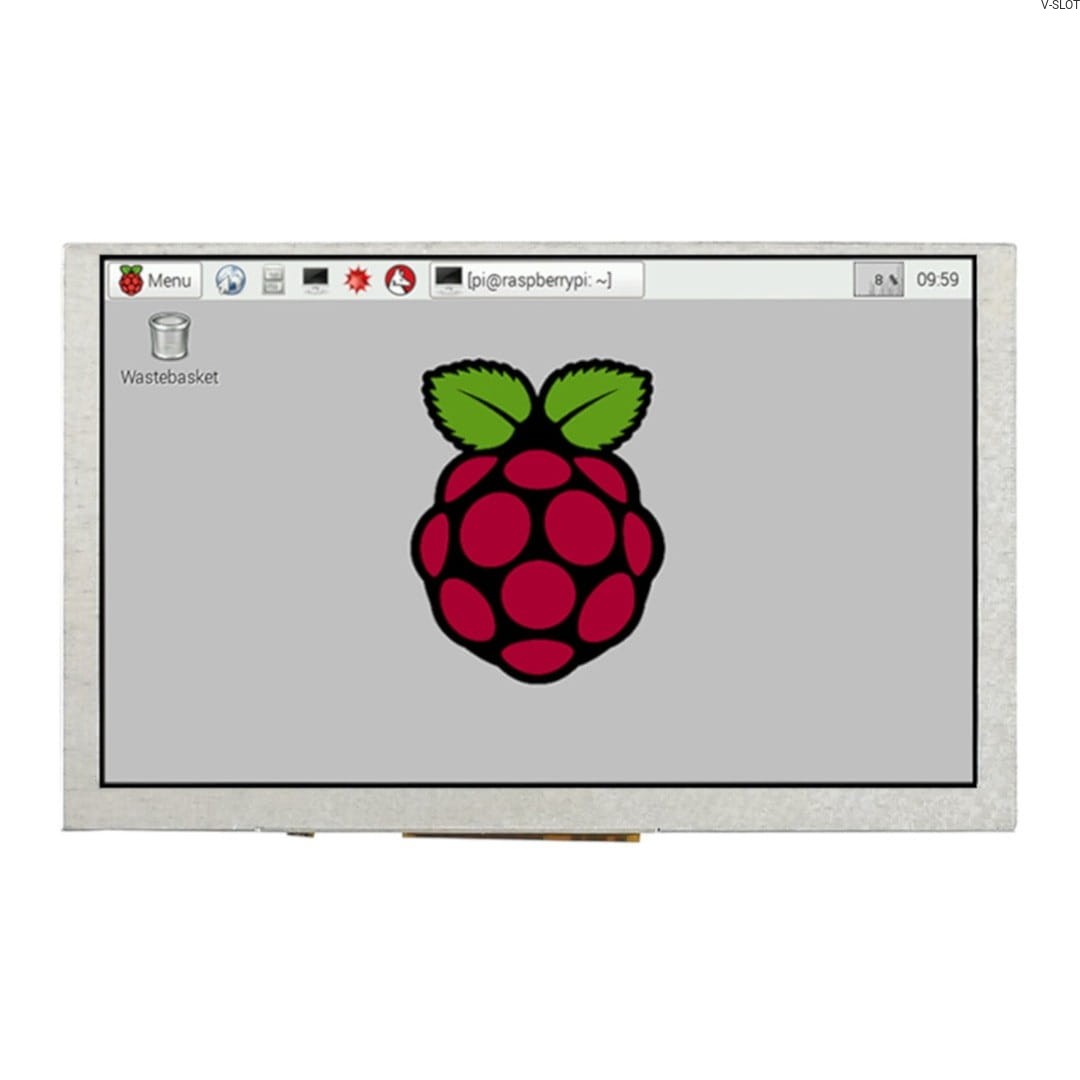

Součástí obrazovky Waveshare IPS s úhlopříčkou 5 palců a rozlišením 800 x 480 pixelů je překryvný modul, který je kompatibilní s GPIO piny Raspberry Pi 4B / 3B+ / 3B / Zero. Obrazovka se k překryvnému modulu připojuje pomocí pásky DPI, nemá však dotykovou funkci. Součástí balení je také stojánek pro obrazovku LCD.

PropojenĂ­ s Raspberry Pi:

Pro ovládání obrazovky ji připojte k překryvnému modulu pro Raspberry Pi pomocí pásky DPI a modul připojte k pinům GPIO minipočítače.

Software

Obrazovka funguje s nejnovějším systémem Raspbian, Ubuntu nebo OSMC. Aby však obrazovka správně zobrazovala obraz, je třeba změnit rozlišení v konfiguračním souboru. To provedete tak, že otevřete soubor config.txt příkazem:

• konfiguraÄŤnĂ­ soubor: sudo nano /boot/config.txt

a na jeho konec přidejte následující pokyny:

• dtoverlay=dpi24

• enable_dpi_lcd=1

• display_default_lcd=1

• dpi_group=2

• dpi_mode=87

• dpi_output_format=0x6f005

• hdmi_timings=800 0 40 48 88 480 0 13 3 32 0 0 0 60 0 320000 6

Pro Raspberry Pi 4B přidejte následující řádky a zakomentujte/odstraňte řádek dtoverlay=vc4-fkms-V3D:

• [pi4].

• # Povolte ovladač DRM VC4 V3D nad zobrazovacím zásobníkem dispmanx

• #dtoverlay=vc4-fkms-v3d

• max_framebuffers=2

• dpi_timings=800 0 40 48 88 480 0 13 3 32 0 0 0 60 0 260000 6

• [all]

• #dtoverlay=vc4-fkms-v3d

• dtoverlay=dpi24 enable_dpi_lcd

• enable_dpi_lcd=1

• display_default_lcd=1

• dpi_group=2

• dpi_mode=87

• dpi_output_format=0x6f005

• hdmi_timings=800 0 40 48 88 480 0 13 3 32 0 0 0 60 0 320000 6

• disable_overscan=1

Technické specifikace:

• Ăšhlopříčka: 5"
• RozlišenĂ­: 800 x 480 px
• Typ: IPS
• Komunikace: DSI + GPIO
• KompatibilnĂ­ s: Raspbian, Ubuntu, OSMC atd.
• Overlay dimensions: RozmÄ›ry: 65 x 30 mm

Obsah sady:

• 5" obrazovka s rozlišenĂ­m 800 x 480 px
• PĹ™ekrytĂ­ GPIO
• AdaptĂ©r pro pásku
• PĹ™ipojovacĂ­ páska
• Stojan na obrazovku

Waveshare 16381 | DPI obrazovka - LCD IPS 5'' 800x480px:

Nabízíme displej od společnosti WavesShare, který se dokonale hodí k počítači Raspberry Pi. Tato obrazovka má úhlopříčku 5 palců a rozlišení obrazu 800 x 480 pixelů. Jedná se o displej IPS LCD, který zaručuje vysokou kvalitu obrazu a velmi přesnou reprodukci barev SRGB.

Připojení displeje k počítači Raspberry Pi je jednoduché - provádí se pomocí speciálního překryvného modulu, který se připojuje přes příslušné piny GPIO a pásku DPI.

Displej pro Raspberry Pi:

Displej je plně kompatibilní s Raspberry Pi, včetně modelů 4B, 3B+, 3B a Zero. Součástí balení jsou všechny potřebné komponenty pro připojení a také speciální stojan, který udržuje displej stabilní na rovném povrchu.

Za zmínku stojí, že zařízení funguje s nejnovějším Raspbianem i s Ubuntu nebo OSMC. Pro plné využití možností displeje se doporučuje nastavit rozlišení displeje.
