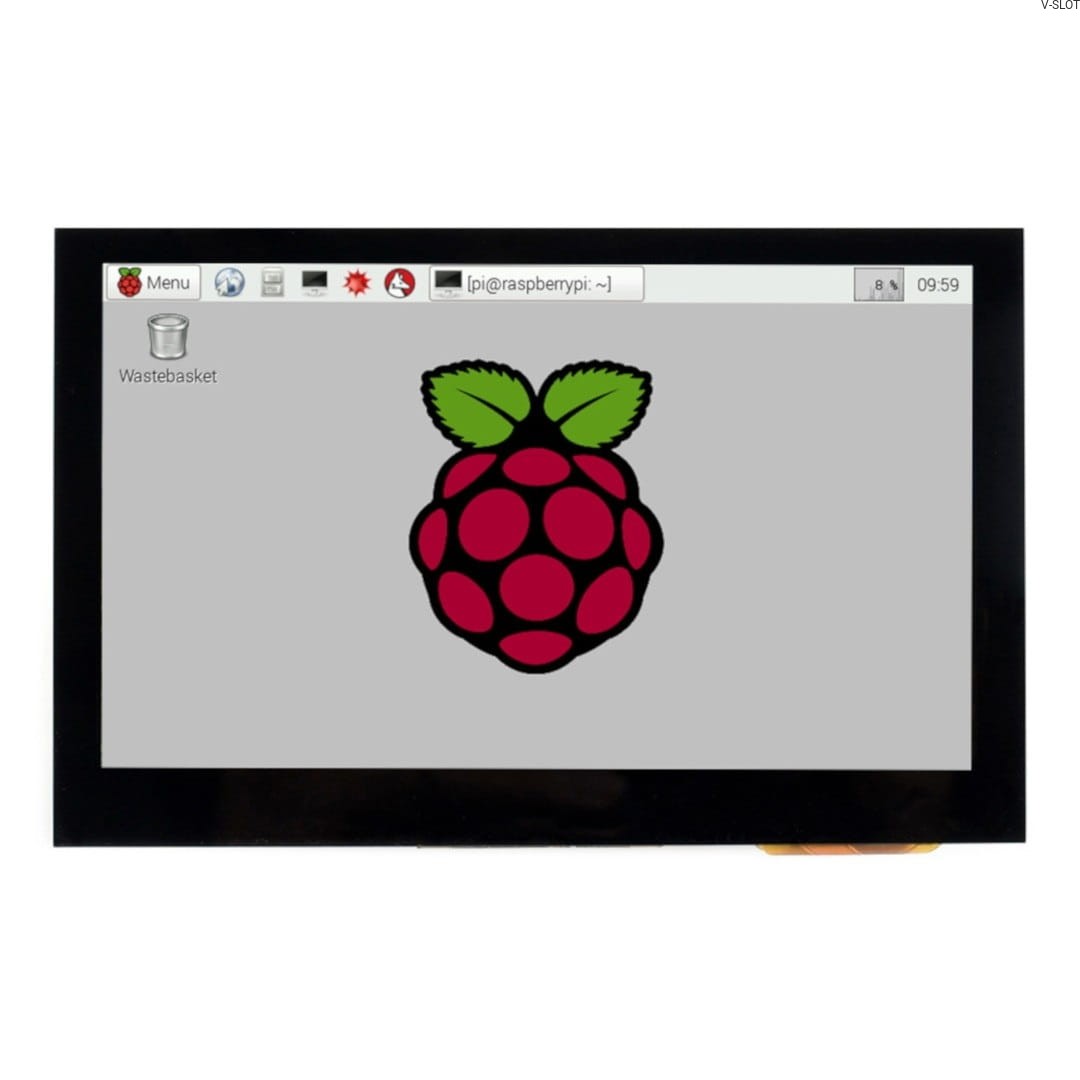

V nabídce je kapacitní dotykový displej Waveshare IPS s úhlopříčkou 4,3 palce a rozlišením 800 x 480 pixelů. Zařízení bylo speciálně navrženo pro použití s minipočítači, jako je Raspberry Pi 4B / 3B+ / 3B / Zero / Zero W, a komunikuje prostřednictvím rozhraní HDMI a USB. Deska obsahuje také 3,5mm mini jack konektor a konektory pro připojení reproduktorů. Veškeré potřebné příslušenství potřebné k připojení obrazovky je součástí dodávky. Za zmínku také stojí, že obrazovka je kompatibilní s dalšími zařízeními, jako je Nvidia Jetson Nano, BeagleBone Black, Banana Pi a počítače se systémem Windows.

Připojení k Raspberry Pi:

Pro spuštění obrazovky použijte přiložený adaptér nebo samostatný kabel HDMI-HDMI nebo microHDMI-HDMI pro zobrazení videa a adaptér nebo kabel USB-microUSB pro použití dotykové funkce.

Software:

Obrazovka funguje s nejnovější verzí systému Raspbian bez nutnosti instalace dalších ovladačů. Pro správné zobrazení obrazu je však nutné změnit rozlišení v konfiguračním souboru. Za tímto účelem otevřete soubor config.txt pomocí příkazu:

• konfiguraÄŤnĂ­ soubor: sudo nano /boot/config.txt

a na jeho konec přidejte následující pokyny:

• max_usb_current=1
• hdmi_group=2
• hdmi_mode=87
• hdmi_cvt 800 480 60 6 0 0 0

Technické specifikace:

• Typ: dotykovĂ˝, kapacitnĂ­
• Ăšhlopříčka: 4,3"
• RozlišenĂ­: 800 x 480 px
• Spolupracuje s: Raspberry Pi verze 4B, 3B+, 3B, Zero, Zero W
• Komunikace: HDMI + USB
• 4 montážnĂ­ otvory (šrouby jsou součástĂ­ dodávky)
• RozmÄ›ry obrazovky: 106 x 96 mm

Obsah sady:

• 4,3" dotykovĂ˝ displej, kapacitnĂ­
• kabel HDMI
• kabel USB na microUSB
• adaptĂ©r HDMI - HDMI
• adaptĂ©r HDMI - micro HDMI
• AdaptĂ©r USB na microUSB - přímĂ˝
• AdaptĂ©r USB na microUSB - ĂşhlovĂ˝
• Sada šroubĹŻ

Kompletní subsystém:

Dotykový displej Waveshare 15932 je nejen vysoce kvalitní displej určený pro oblíbený minipočítač Raspberry Pi 4B/3B/3B+Zero. Je to také kompletní uživatelské rozhraní, ideální pro pokročilé aplikace.

Matrice IPS poskytuje vynikající kvalitu obrazu a široké pozorovací úhly v obou rovinách. Kapacitní dotyková obrazovka umožňuje pohodlnou navigaci v okenních aplikacích bez nutnosti používat stylus nebo přídavnou počítačovou myš.

Rozsáhlé možnosti a funkce:

Kapacitní dotyková deska s 4,3'' IPS 800x480px HDMI + USB LCD sloužící jako překryvná obrazovka pro Raspberry Pi 4B/3B/3B+Zero obsahuje řadu dalších prvků, které výrazně zvyšují její využitelnost pro tvůrce vestavěných systémů.

Kromě výstupního audio konektoru 3,5mm jack obsahuje modul také integrovaný stereofonní zesilovač pro připojení malých reproduktorů a pět funkčních tlačítek pro navigaci v nabídce na obrazovce. Ta umožňují snadné nastavení všech parametrů displeje bez nutnosti zapojení dalšího softwaru.
