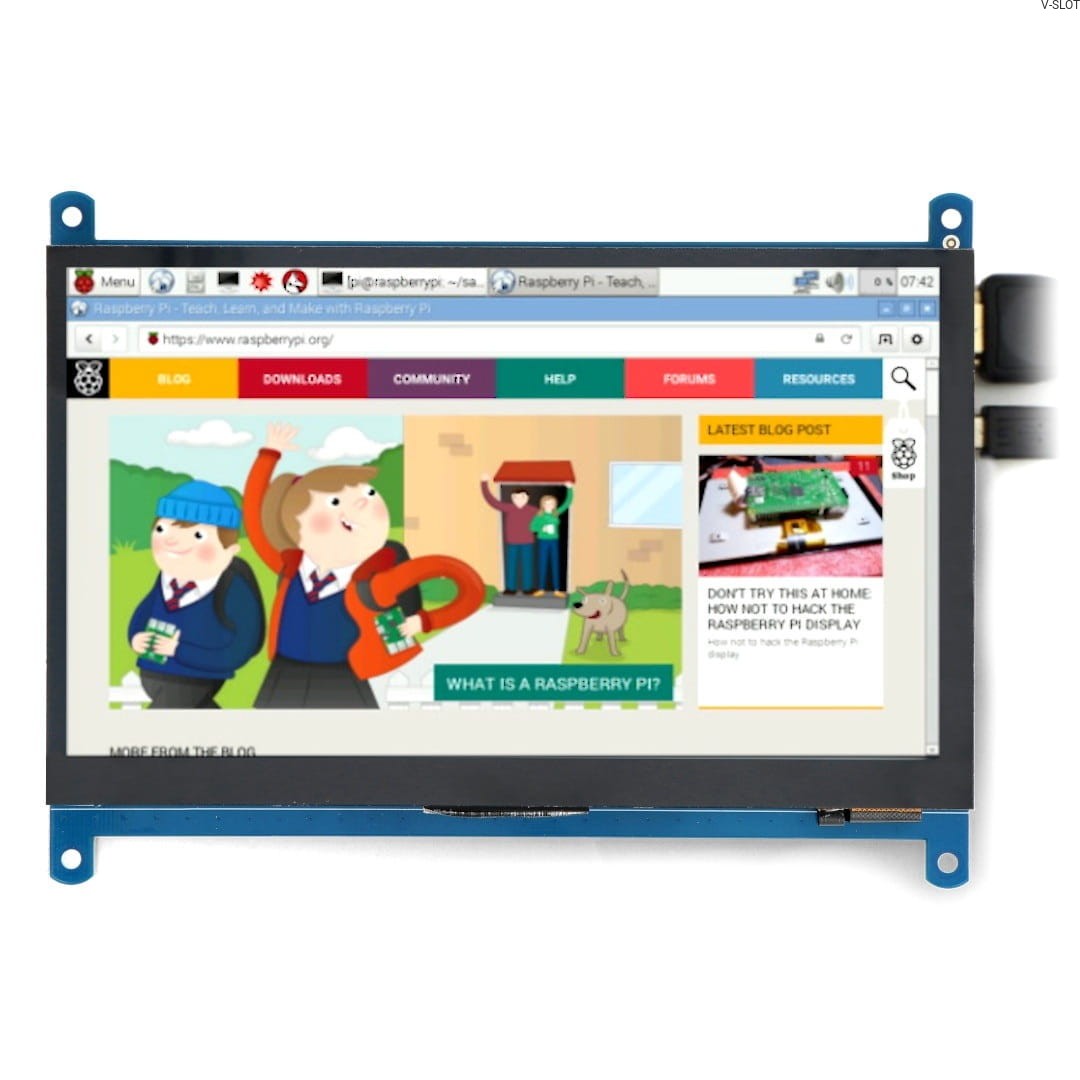

Tento 7" kapacitní dotykový displej byl navržen pro minipočítače Raspberry Pi ve verzích 4B, 3B+, 3B, 2B a B+. Tato obrazovka poskytuje vysoce kvalitní obraz s rozlišením 1024 x 600 pixelů.

Pro připojení obrazovky k počítači Raspberry Pi stačí použít příslušné kabely, které jsou součástí dodávky obrazovky. Tato obrazovka se k minipočítači připojuje přes HDMI a microUSB.

Toto zařízení je kompatibilní i s dalšími minipočítači, například Banana Pi a Beagle Bone Black. Snadné použití a všestrannost obrazovky z ní činí vynikající volbu pro ty, kteří chtějí vyvíjet své projekty na různých platformách.

PropojenĂ­ s Raspberry Pi

Chcete-li obrazovku spustit, připojte zařízení k počítači Raspberry Pi pomocí dodaných kabelů: HDMI a microUSB. Konektor HDMI přenáší obraz, port USB přijímá data dotykového rozhraní.

Software obrazovky

Obrazovka pracuje s nejnovějším systémem Raspbian bez nutnosti instalace ovladačů. Aby však obrazovka správně zobrazovala obraz, je třeba v konfiguračním souboru změnit rozlišení. Za tímto účelem otevřete soubor config.txt příkazem:

• konfiguraÄŤnĂ­ soubor: sudo nano /boot/config.txt

a na jeho konec přidejte následující pokyny:

• max_usb_current=1
• hdmi_group=2
• hdmi_mode=87
• hdmi_cvt 1024 600 60 6 0 0 0
• hdmi_drive=1

Po uložení souboru a restartování maliny by měl obraz a dotyková funkce fungovat správně.

Technické specifikace obrazovky

• Typ: dotykovĂ˝ displej IPS, kapacitnĂ­
• Ăšhlopříčka: 7"
• RozlišenĂ­: 1024 x 600 px
• StandardnĂ­ protokol HID, kterĂ˝ se integruje se systĂ©mem
• Spolupracuje s:
  • Rasbperry Pi verze 4B, 3B+, 3B 2B a B+ Zero (funguje přímo se systĂ©mem od vĂ˝robce)
  • Beagle Bone Black
  • Banana Pi / Banana Pro
• Displej funguje takĂ© s poÄŤĂ­taÄŤem s operaÄŤnĂ­m systĂ©mem Windows 7/8/8.1/10 bez nutnosti instalace ovladaÄŤĹŻ
• Funguje takĂ© se všemi ostatnĂ­mi zařízenĂ­mi HDMI (dotyková funkce pak nenĂ­ k dispozici)
• 4 montážnĂ­ otvory (šrouby jsou součástĂ­ dodávky)
• RozmÄ›ry obrazovky: 165 x 107 mm

Obsah sady

• 7" kapacitnĂ­ dotyková obrazovka
• Kabel HDMI
• AdaptĂ©r HDMI - microHDMI
• MontážnĂ­ šrouby
• Kabel USB - microUSB pro dotykovĂ© rozhranĂ­
• FĂłlie na ochranu obrazovky
• Hadřík na obrazovku

Pouzdro

V naší nabídce najdete také speciální pouzdro a sadu obsahující 7" obrazovku a pouzdro.

DotykovĂ˝ displej C - kapacitnĂ­ LCD IPS 7'' 1024x600px HDMI + USB pro Raspberry Pi 4B/3B+/3B/2B/Zero | Waveshare 11199

Představená obrazovka je 7'' kapacitní IPS LCD s vysokou přesností provedení. Tato obrazovka využívá technologii, která umožňuje určit místo dotyku změnou elektromagnetického pole. To umožňuje uživateli používat obrazovku pohodlným a intuitivním způsobem.

Dotykový displej C 7'' je kompatibilní nejen s oblíbeným minipočítačem Raspberry Pi, ale také s dalšími minipočítači včetně operačního systému Windows. Skutečnost, že tuto obrazovku lze připojit k různým zařízením, z ní činí ideální řešení pro ty, kteří chtějí vyvíjet své projekty s využitím různých platforem.

Technické zajímavosti obrazovky

Díky vysokému rozlišení a přesnému ovládání lze prezentovaný dotykový monitor používat jako plnohodnotnou ovládací konzoli. Uživatel může pomocí dotykové obrazovky ovládat různá zařízení a procesy, což z tohoto monitoru činí ideální nástroj pro průmyslové a kutilské aplikace.

K dotykovému monitoru se dodává také kabel HDMI, který umožňuje snadné a rychlé připojení displeje prakticky k jakémukoli zařízení s portem HDMI. Uživatel tak může jednoduše a intuitivně nastavit svůj systém, aniž by potřeboval specializované vybavení nebo technické znalosti.
