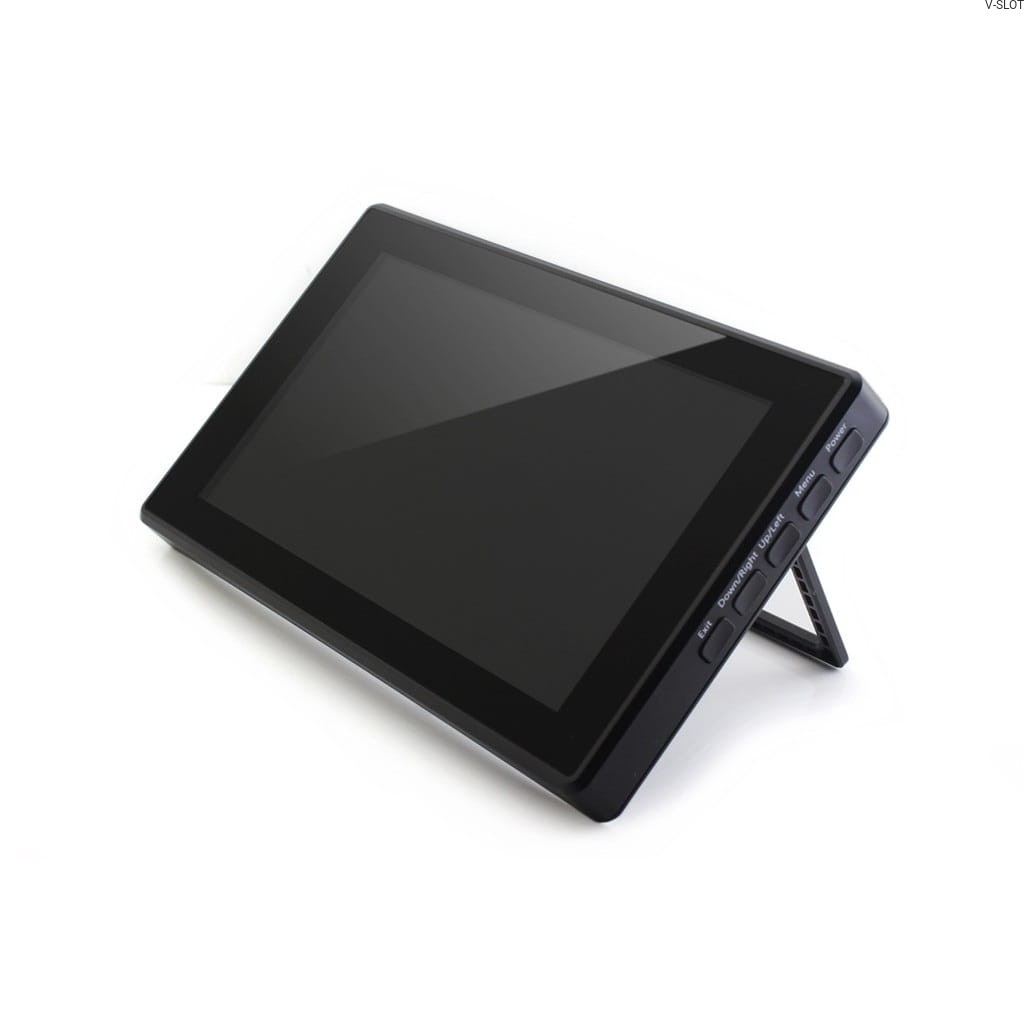

Sedmipalcový dotykový displej s rozlišením 1024 x 600 pixelů je určen pro použití s Raspberry Pi verzí 4B, 3B+, 3B, 2B a B+. Zařízení komunikuje s minipočítačem prostřednictvím HDMI a microUSB a příslušné kabely jsou součástí dodávky. Kromě toho je obrazovka kompatibilní také s počítači Banana Pi a Beagle Bone Black. Součástí sady je také obrazovka v černém pouzdře s tlačítky.

PropojenĂ­ s poÄŤĂ­taÄŤem Raspberry Pi

Chcete-li obrazovku spustit, musíte zařízení připojit k počítači Raspberry Pi pomocí přiložených kabelů: HDMI a microUSB. Konektor HDMI přenáší obraz, port USB přijímá data dotykového rozhraní.

Obsah sady

• 7" kapacitnĂ­ dotyková obrazovka
• kabel HDMI
• Kabel USB na microUSB pro dotykovĂ© rozhranĂ­

Software pro zobrazenĂ­

Obrazovka funguje s nejnovější verzí systému Raspbian bez nutnosti instalace dalších ovladačů. Pro správné zobrazení obrazovky je však nutné upravit rozlišení v konfiguračním souboru. Za tímto účelem otevřete soubor config.txt pomocí příslušného příkazu:

• konfiguraÄŤnĂ­ soubor: sudo nano /boot/config.txt

a na jeho konec přidejte následující pokyny:

• max_usb_current=1
• hdmi_group=2
• hdmi_mode=87
• hdmi_cvt 1024 600 60 6 0 0 0
• hdmi_drive=1

Po uložení souboru a restartování maliny by měl obraz a dotyková funkce fungovat správně.

Technické specifikace dotykové obrazovky

• Typ: IPS dotyková obrazovka, kapacitnĂ­
• Ăšhlopříčka: 7"
• RozlišenĂ­: 1024 x 600 px
• StandardnĂ­ protokol HID, kterĂ˝ se integruje se systĂ©mem
• Spolupracuje s:
  • Rasbperry Pi verze 4B, 3B+, 3B 2B a B+ Zero (funguje přímo se systĂ©mem od vĂ˝robce)
  • Beagle Bone Black
  • Banana Pi / Banana Pro
• Displej funguje takĂ© s poÄŤĂ­taÄŤem s operaÄŤnĂ­m systĂ©mem Windows 7/8/8.1/10 bez nutnosti instalace ovladaÄŤĹŻ
• Funguje takĂ© se všemi ostatnĂ­mi zařízenĂ­mi HDMI (dotyková funkce pak nenĂ­ k dispozici)
• 4 montážnĂ­ otvory (šrouby jsou součástĂ­ dodávky)
• Konektor 3,5 mm mini jack
• RozmÄ›ry obrazovky: 190 x 114,6 m

Velká kapacitní obrazovka pro Raspberry Pi

Kapacitní LCD obrazovka H IPS 7'' s rozlišením 1024 × 600 pixelů a dotykovým rozhraním HDMI + USB od společnosti Waveshare (číslo dílu: 13857) poskytuje vynikající kvalitu obrazu díky moderní matrici s širokým pozorovacím úhlem a věrnou reprodukcí barev.

Tento výrobek může úspěšně sloužit jako stolní monitor připojený k počítači Raspberry Pi - má vestavěný skládací stojan, který umožňuje umístit obrazovku ve správném úhlu bez nutnosti použití dalších montážních prvků.

Přídavný monitor pro různé aplikace

Kapacitní dotyková obrazovka H LCD IPS s úhlopříčkou 7'' a rozlišením 1024 × 600 pixelů může díky rozhraní HDMI spolupracovat nejen s počítačem Raspberry Pi, ale i s dalšími zařízeními vybavenými tímto oblíbeným multimediálním rozhraním.

Tento výrobek se bude skvěle hodit jako přídavný počítačový monitor pro zobrazování přenosných dat (např. ve spojení s notebookem). Může také fungovat jako vzdálená obrazovka pro digitální zrcadlovku nebo jiný jednodeskový minipočítač (SBC), jako je Banana Pi nebo BeagleBone Black (s použitím vhodného adaptéru HDMI).
