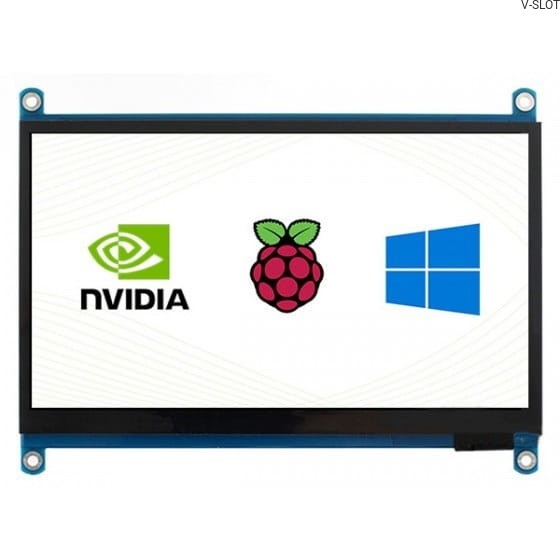

Popisované zařízení má 7palcový dotykový displej s rozlišením 1024 x 600 pixelů. Výborně spolupracuje s různými verzemi počítače Raspberry Pi, včetně 4B, 3B+, 3B, 2B a B+, prostřednictvím rozhraní HDMI a microUSB. Oba kabely jsou součástí balení pro snadnou instalaci. Kromě toho má obrazovka také 3,5mm konektor mini jack, který umožňuje připojení reproduktorů nebo sluchátek. Za zmínku stojí, že zařízení spolupracuje také s minipočítači, jako jsou Banana Pi a Beagle Bone Black.

PropojenĂ­ s poÄŤĂ­taÄŤem Raspberry Pi

Chcete-li obrazovku zprovoznit, připojte ji k počítači Raspberry Pi pomocí dodaných kabelů - HDMI a microUSB. Konektor HDMI slouží k přenosu obrazu, zatímco port USB slouží k příjmu dat z dotykového rozhraní.

Software pro zobrazenĂ­

Ano, displej funguje s nejnovějším systémem Raspbian bez nutnosti instalace ovladačů. Pro správné zobrazení obrazovky je však nutné změnit rozlišení v konfiguračním souboru. Za tímto účelem otevřete soubor config.txt pomocí příslušného příkazu, např:

• sudo nano /boot/config.txt.

a na jeho konec přidejte následující pokyny:

• max_usb_current=1
• hdmi_group=2
• hdmi_mode=87
• hdmi_cvt 1024 600 60 6 0 0 0
• hdmi_drive=1

Dále vyhledejte příslušné nastavení rozlišení a proveďte změny podle potřeby obrazovky. Po uložení změn a restartování zařízení by měla obrazovka pracovat správně s novým rozlišením.

Technické specifikace dotykové obrazovky

• Typ: IPS dotyková obrazovka, kapacitnĂ­
• Ăšhlopříčka: 7"
• RozlišenĂ­: 1024 x 600 px
• StandardnĂ­ protokol HID, kterĂ˝ se integruje se systĂ©mem
• Spolupracuje s:
  • Rasbperry Pi verze 4B, 3B+, 3B 2B a B+ Zero (funguje přímo se systĂ©mem od vĂ˝robce)
  • Beagle Bone Black
  • Banana Pi / Banana Pro
• Displej funguje takĂ© s poÄŤĂ­taÄŤem s operaÄŤnĂ­m systĂ©mem Windows 7/8/8.1/10 bez nutnosti instalace ovladaÄŤĹŻ
• Funguje takĂ© se všemi ostatnĂ­mi zařízenĂ­mi HDMI (dotyková funkce pak nenĂ­ k dispozici)
• 4 montážnĂ­ otvory (šrouby jsou součástĂ­ dodávky)
• Konektor 3,5 mm mini jack
• RozmÄ›ry obrazovky: 165 x 107 mm

Obsah sady

• 7" kapacitnĂ­ dotyková obrazovka
• kabel HDMI
• Kabel USB na microUSB pro dotykovĂ© rozhranĂ­
• AdaptĂ©r HDMI na microHDMI
• Kabel USB A na microUSB
• MontážnĂ­ šrouby a distanÄŤnĂ­ podloĹľky
• Hadřík z mikrovlákna na obrazovku

Dokonalý displej pro všechny aplikace

Společnost Waveshare nabízí na trhu širokou škálu produktů, včetně mnoha typů displejů určených pro Raspberry Pi. Jedním z větších a oblíbenějších displejů v nabídce je model H, 7palcový kapacitní LCD displej IPS s rozlišením 1024 × 600 pixelů, vybavený konektory HDMI a USB pro snadné připojení k počítači Raspberry Pi 4B/3B+/3B/Zero.

Matrice IPS použitá v této obrazovce zajišťuje vysokou kvalitu obrazu, zobrazuje reprodukci barev, černou a kontrast na vynikající úrovni. Díky širokému rozsahu pozorovacích úhlů lze navíc dotykovou obrazovku Raspberry Pi snadno pozorovat z libovolného směru, aniž by to bylo na úkor kvality obrazu. Díky všem těmto vlastnostem je tato obrazovka ideální volbou pro uživatele, kteří vyžadují vysoce kvalitní displej pro Raspberry Pi.

Další možnosti

Sedmipalcová kapacitní obrazovka IPS LCD H s rozlišením 1024 × 600 pixelů, vybavená rozhraními HDMI a USB, je kompatibilní s minipočítačem Raspberry Pi verze 4B/3B+/3B/Zero. Nová verze oficiálního operačního systému tuto obrazovku podporuje bez nutnosti instalace dalších ovladačů, což výrazně usnadňuje její používání.

Kromě toho deska plošných spojů obrazovky obsahuje převodník D/A a zvukový výstup 3,5mm jack, což umožňuje připojení externího sluchátkového zesilovače, mixéru nebo výkonového zesilovače. To je dobré znamení pro uživatele, kteří plánují další rozšíření svého systému a potřebují ve svém projektu zvukové možnosti.
