3,5palcový dotykový displej je vybaven rezistivní technologií a má rozlišení 320 x 480 pixelů. Zařízení je navrženo jako překryvný modul pro minipočítač Raspberry Pi a je kompatibilní s verzemi 4B, 3B+, 3B, 2B, B+, Zero a Zero W, přičemž využívá piny GPIO.

PropojenĂ­ obrazovky s poÄŤĂ­taÄŤem Raspberry Pi

Chcete-li obrazovku spustit, připojte ji na piny GPIO počítače Raspberry Pi.

Software pro dotykovou obrazovku

Výrobce vyvinul operační systém s nainstalovanými ovladači. Systém je třeba rozbalit pomocí vhodného programu, například WinZip, a nahrát na kartu pomocí programu Win32 Disk Imager.

RozhranĂ­ GPIO

PIN GPIO - Symbol - Popis

• 1,17 - 3,3V - NapájenĂ­ 3,3 V
• 2,4 - 5V - NapájenĂ­ 5V.

• 3, 5, 7, 8, 10, 12,13,15,16 - NC - NenĂ­ pĹ™ipojeno.

• 6, 9, 14, 20, 25 - GND - UzemnÄ›nĂ­
• 11 - TP_IRQ - PĹ™erušenĂ­ z dotykovĂ©ho panelu.
• 18 - LCD_RS - VĂ˝bÄ›r: příkazy nebo data pro LCD panel.
• 19 - LCD_SI/ TP_SPI - DatovĂ˝ vstup rozhranĂ­ SPI pro dotykovĂ˝ panel a LCD.
• 21 - TP_SO - VĂ˝stup dat rozhranĂ­ SPI pro dotykovĂ˝ panel.
• 22 - RST - Reset.
• 23 - LCD_SCK/ TP_SCK - hodinovĂ˝ signál SPI pro dotykovĂ˝ panel a obrazovku LCD.
• 24 - LCD_CS - VĂ˝bÄ›r ÄŤipu pro LCD obrazovku.
• 26 - TP_CS - VĂ˝bÄ›r ÄŤipu pro dotykovĂ˝ panel.

Technické specifikace dotykové obrazovky Waveshare

• Typ: odporová dotyková obrazovka
• Ăšhlopříčka: 3,5"
• RozlišenĂ­: 320 x 480 px
• Komunikace SPI
• Spolupracuje s: Raspberry Pi verze 4B, 3B+, 3B, 2B, B+, Zero a Zero W (funguje přímo se systĂ©mem od vĂ˝robce).
• RozmÄ›ry obrazovky: 85 x 56,5 mm

Obsah sady

• 3,5" dotykovĂ˝ displej, odporovĂ˝
• MontážnĂ­ šrouby

KompaktnĂ­ grafickĂ˝ displej pro Raspberry Pi

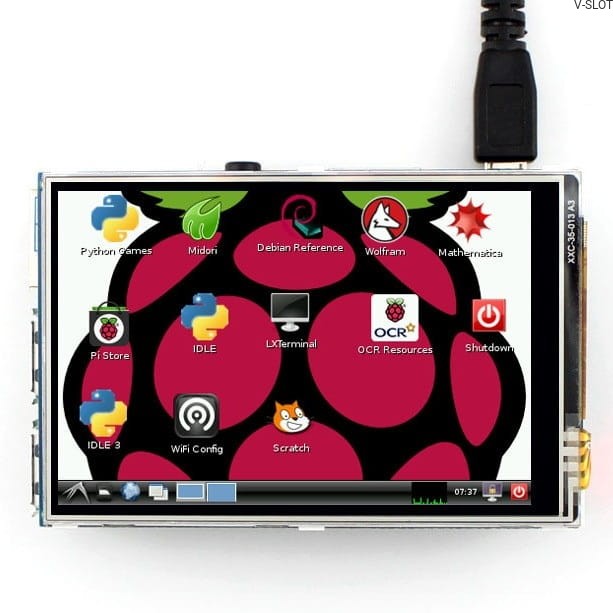

Dotykový displej A, je 3,5" rezistivní LCD displej TFT s rozlišením 320 × 480 pixelů, určený pro minipočítač Raspberry Pi 4/3/2/B+/Zero. Na rozdíl od většiny dostupných displejů využívá tento model paralelní rozhraní v podobě linek GPIO namísto portů HDMI nebo DSI.

Díky tomuto řešení lze dotykový displej připojit přímo k desce minipočítače, aniž by bylo nutné používat další propojovací kabely. Toto překrytí výborně využívá velikosti počítače Raspberry Pi a poskytuje uživateli 3,5palcovou grafickou plochu s rozlišením 320x480 pixelů.

Spuštění obrazovky Raspberry Pi

Výrobce poskytuje obraz operačního systému spolu s hotovými ovladači pro provoz obrazovky, takže není nutné ručně hledat specifikace použitých čipů a programovat komunikaci s displejem.

Součástí dodávky 3,5palcového dotykového displeje TFT LCD s rozlišením 320 × 480 pixelů Waveshare 9904 jsou odpovídající montážní šrouby, které umožňují bezpečné a spolehlivé připevnění displeje k otvorům v desce plošných spojů minipočítače. Díky tomu, že mezi překryvným displejem a počítačem Raspberry Pi nejsou potřeba žádné další propojovací kabely, lze hotové zařízení snadno zabudovat do šasi a zvýšit spolehlivost systému.
