3,5palcový dotykový displej založený na odporové technologii je ideální pro uživatele počítače Raspberry Pi. Má rozlišení 320 x 480 pixelů a poskytuje ostrý a jasný obraz. Obrazovku lze použít s jakoukoli 40pinovou verzí počítače Raspberry Pi a snadno se instaluje prostřednictvím pinů GPIO. Obrazovka tedy funguje jako překryvná a je plně integrována do modulu Raspberry Pi.

PropojenĂ­ s modulem Raspberry Pi

Aby obrazovka fungovala, musí být překryta na pinech GPIO modulu Raspberry Pi.

Software obrazovky

Výrobce připravil operační systém s nainstalovanými ovladači. Systém je třeba rozbalit pomocí vhodného programu, například WinZip, a nahrát na kartu pomocí programu Win32 Disk Imager.

RozhranĂ­ GPIO

GPIO PIN - SYMBOL - POPIS

• 1, 17 - 3,3 V - NapájenĂ­ 3,3 V
• 2, 4 - 5V - napájenĂ­ 5V
• 3, 5, 7, 8, 10, 12,13,15,16 - NC - NenĂ­ pĹ™ipojeno
• 6, 9, 14, 20, 25 - GND - UzemnÄ›nĂ­
• 11 - TP_IRQ - PĹ™erušenĂ­ z dotykovĂ©ho panelu
• 18 - LCD_RS - VĂ˝bÄ›r: příkazy nebo data pro LCD panel
• 19 - LCD_SI/TP_SPI - DatovĂ˝ vstup rozhranĂ­ SPI pro dotykovĂ˝ panel a obrazovku LCD.
• 21 - TP_SO - DatovĂ˝ vĂ˝stup rozhranĂ­ SPI pro dotykovĂ˝ panel
• 22 - RST - Reset
• 23 - LCD_SCK/TP_SCK - hodinovĂ˝ signál SPI pro dotykovĂ˝ panel a LCD obrazovku
• 24 - LCD_CS - volba ÄŤipu pro LCD obrazovku
• 26 - TP_CS - VĂ˝bÄ›r ÄŤipu pro dotykovĂ˝ panel

Technická specifikace obrazovky

• Typ: dotyková obrazovka, odporová
• Ăšhlopříčka: 3,5 "
• RozlišenĂ­: 320 x 480 px
• ÄŚip: XPT2046
• PoÄŤet barev: 65536
• PomÄ›r stran: 8:5
• Komunikace SPI
• Pracuje s: Raspberry Pi verze 4B, 3B+, 3B, 2B, B+, Zero a Zero W (pracuje přímo se systĂ©mem od vĂ˝robce)
• RozmÄ›ry obrazovky: RozmÄ›ry: 85 x 56,5 mm

Obsah sady

• 3,5" dotykovĂ˝ displej, odporovĂ˝
• MontážnĂ­ šrouby

3,5'' obrazovka pro minipoÄŤĂ­taÄŤe Raspberry Pi

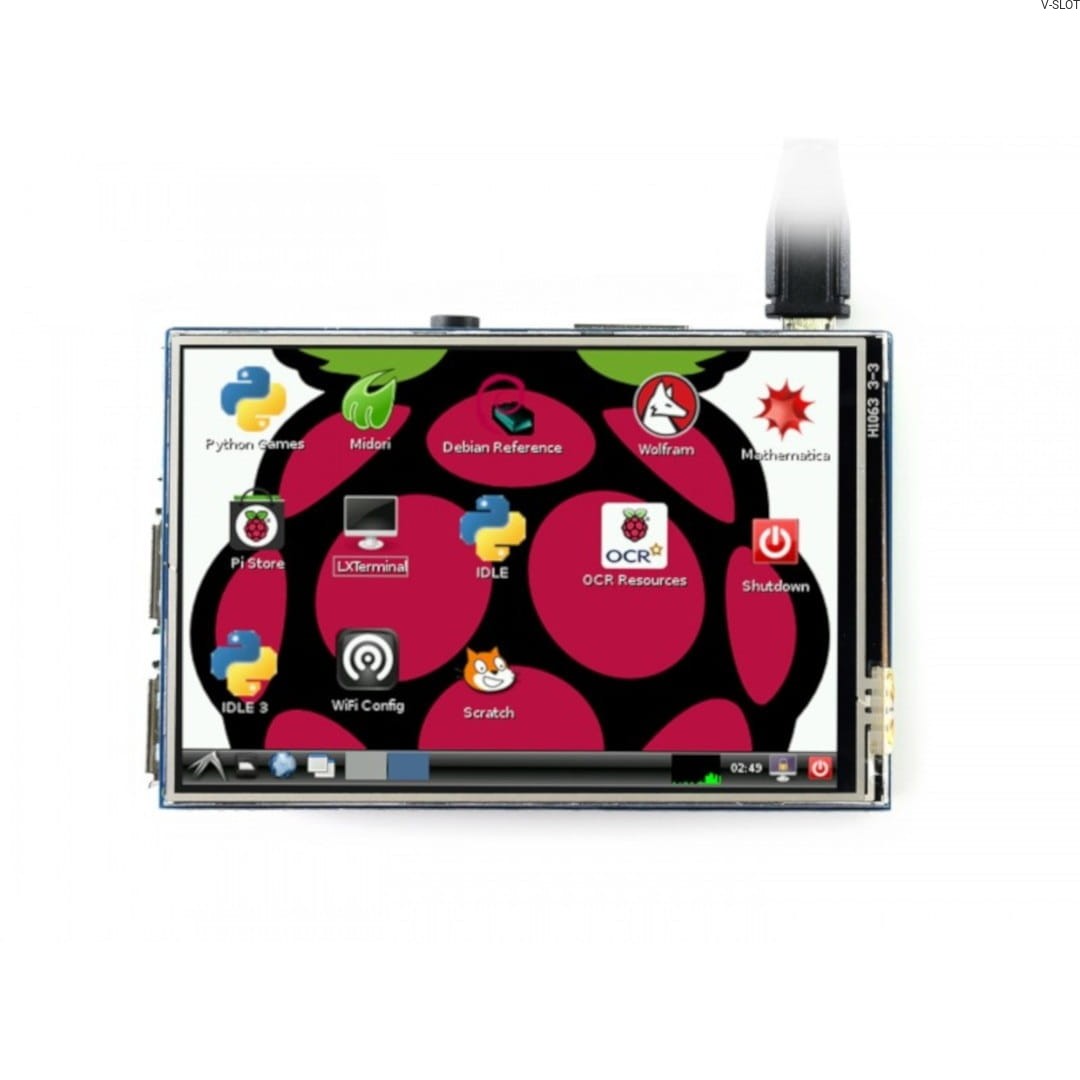

B - Rezistivní LCD IPS 3,5'' 320x480px GPIO dotyková obrazovka pro Raspberry Pi - Waveshare 12287 poskytuje vysoce kvalitní reprodukci barev, vynikající kontrast a široké pozorovací úhly. Díky těmto vlastnostem je obrazovka ideální pro implementaci do zařízení vyžadujících moderní grafické uživatelské rozhraní (GUI).

Připojení obrazovky k procesoru SoC minipočítače Raspberry Pi se provádí prostřednictvím rozhraní GPIO. Matrice IPS a dotyková obrazovka zabírají pouze osm vstupně-výstupních linek díky použití ovladačů s vysokorychlostním rozhraním SPI. Zbývající vedení procesoru lze volně využít pro uživatelské aplikace. Tímto způsobem se obrazovka nejen snadno instaluje, ale také poskytuje velkou flexibilitu a přístup k dalším funkcím.
