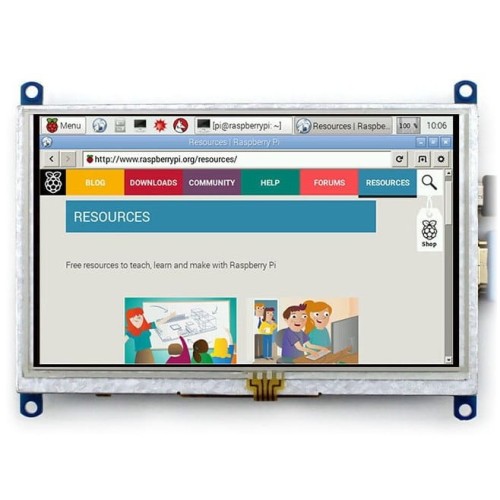

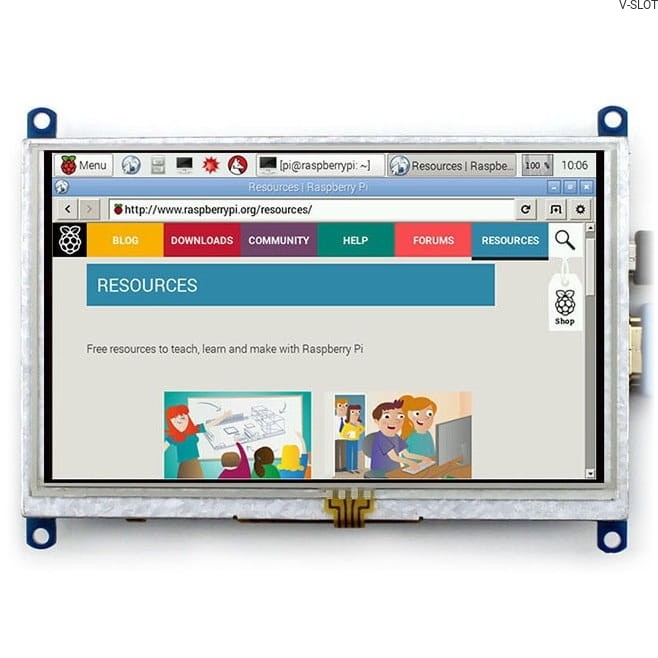

Pětipalcový dotykový displej s rozlišením 800 x 480 pixelů je skvělým doplňkem minipočítače Raspberry Pi. Obrazovka je vybavena odporovou technologií, která umožňuje přesné ovládání prstem nebo jakýmkoli předmětem.

Zařízení je kompatibilní s jakoukoli verzí počítače Raspberry Pi a také s minipočítači Banana Pi a Beagle Bone Black. K připojení obrazovky k počítači Raspberry Pi jsou zapotřebí kabely HDMI a microUSB, přičemž vhodné kabely a adaptéry jsou součástí dodávky.

S takovou obrazovkou můžete Raspberry Pi pohodlně používat, aniž byste museli připojovat další zobrazovací zařízení. Dotyková obrazovka se skvěle hodí pro projekty, kde je klíčová interakce s uživatelem.

Připojení k počítači Raspberry Pi

Aby bylo možné dotykovou obrazovku zprovoznit, je třeba ji připojit k počítači Raspberry Pi pomocí dvou kabelů - HDMI a microUSB. Kabel HDMI slouží k přenosu obrazu z minipočítače na obrazovku, zatímco port microUSB slouží ke komunikaci dotykového rozhraní s počítačem Raspberry Pi. Tímto způsobem je možné zařízení ovládat dotykem. Za zmínku také stojí, že sada obsahuje také adaptér z HDMI na miniHDMI a adaptér z HDMI na microHDMI, což umožňuje přizpůsobit obrazovku různým modelům Raspberry Pi.

Software

Obrazovka funguje s nejnovějším systémem Raspbian bez nutnosti instalace ovladačů. Aby však obrazovka správně zobrazovala obraz, je třeba změnit rozlišení v konfiguračním souboru. To provedete tak, že otevřete soubor config.txt příkazem:

• konfiguraÄŤnĂ­ soubor: sudo nano /boot/config.txt

a na jeho konec přidejte následující pokyny:

• max_usb_current=1
• hdmi_group=2
• hdmi_mode=87
• hdmi_cvt 800 480 60 6 0 0 0
• hdmi_drive=1

Po uložení souboru a restartování maliny by měl obraz a dotyková funkce fungovat správně.

Technické specifikace dotykové obrazovky

• Typ: dotyková obrazovka, odporová
• Ăšhlopříčka: 5"
• RozlišenĂ­: 800 x 480 px
• Spolupracuje s:
• Nula: funguje s nejnovÄ›jším systĂ©mem bez nutnosti další konfigurace.
• Beagle Bone Black
• Banana Pi / Banana Pro
• Windows 7 / 8 / 8.1 / 10 bez nutnosti instalace ovladaÄŤĹŻ
• Funguje takĂ© se všemi zařízenĂ­mi HDMI (dotyková funkce pak nenĂ­ k dispozici)
• 4 montážnĂ­ otvory (šrouby jsou součástĂ­ dodávky)
• Verze: Rev. 2.1
• RozmÄ›ry obrazovky: RozmÄ›ry: 121 x 76 mm

Obsah sady

• 5" dotyková obrazovka, odporová
• Kabel HDMI
• AdaptĂ©r HDMI na microHDMI
• MontážnĂ­ šrouby
• Kabel USB - microUSB pro dotykovĂ© rozhranĂ­

Pouzdro

Speciální pouzdro jistě zvýší pohodlí dotykového displeje a umožní jeho polohování pod úhlem 45° nebo 60°, což umožní přizpůsobení. A šrouby pro montáž počítače Raspberry Pi za obrazovku jistě usnadní proces instalace.

Dokonalý vestavěný TFT displej

Dotykový displej B - rezistivní LCD TFT 5'' 800x480px HDMI + USB Rev. 2.1 pro Raspberry Pi - Waveshare 10737 je displej s rozlišením 800x480 pixelů, HDMI a USB pro Raspberry Pi. Obrazovka je kompatibilní s Raspberry Pi model B/B+/A+/2B/3B/3B+ a Zero/Zero W.

Obrazovka využívá odporovou technologii, která umožňuje dotykové ovládání obrazovky stylusem, prstem nebo jakýmkoli předmětem. Součástí obrazovky je také stylus.

Zařízení má v rozích čtyři montážní otvory, které usnadňují instalaci do pouzdra zařízení. Díky tomu je dotykový displej B ideální volbou pro ty, kdo navrhují zařízení s dotykovým rozhraním, která mají být snadno ovladatelná a estetická.

Rozsáhlá nabídka příslušenství pro Raspberry Pi - Waveshare

Společnost Waveshare je renomovaným výrobcem příslušenství pro minipočítač Raspberry Pi. Společnost nabízí širokou škálu obrazovek, rozšiřujících modulů a dalšího příslušenství, které rozšiřuje možnosti RPi a přizpůsobuje jej konkrétním potřebám uživatele.

Společnost Waveshare nabízí pro RPi obrazovky, které umožňují zobrazovat obraz v různých poměrech stran a rozlišeních a také podporují dotykové obrazovky s různou citlivostí a technologií. Produkty Waveshare jsou určeny pro různé verze Raspberry Pi, včetně nejnovějších modelů.
