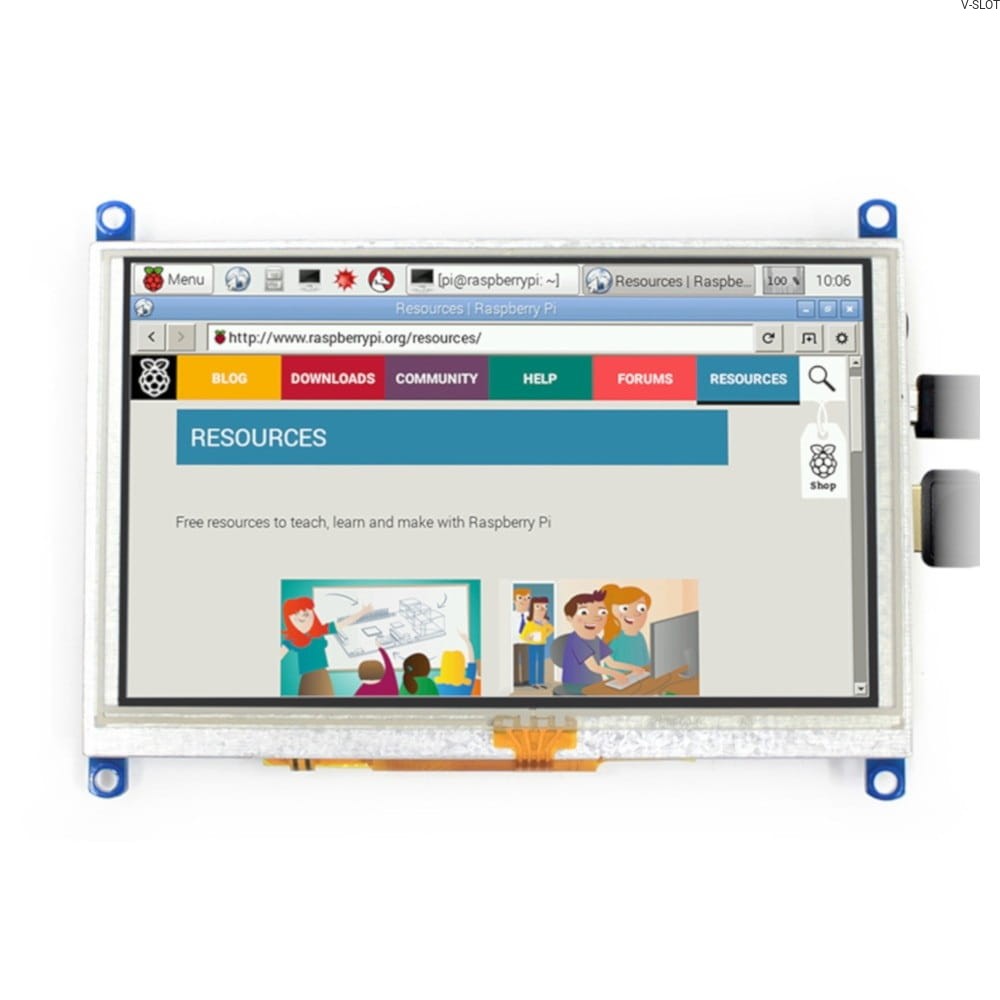

Pětipalcový dotykový displej s rozlišením 800 x 480 pixelů, který využívá rezistivní technologii, je určen pro minipočítače Raspberry Pi verze 4B/3B+/3B/2B/B+. K připojení obrazovky k minipočítači jsou přiloženy vhodné kabely HDMI a microUSB.

Kromě toho je na desce plošných spojů obrazovky konektor mini Jack pro připojení zvukových zařízení. Obrazovka je také kompatibilní s minipočítači Banana Pi a Beagle Bone Black.

Je třeba poznamenat, že aby dotyková obrazovka správně fungovala s počítačem Raspberry Pi, je třeba v konfiguračním souboru nakonfigurovat příslušná nastavení.

Připojení k počítači Raspberry Pi

Pro tuto obrazovku je třeba připojit dva kabely: HDMI a microUSB. Připojení HDMI slouží k přenosu obrazu a port USB slouží k příjmu dat dotykového rozhraní. Pomocí tohoto připojení lze používat dotykové funkce obrazovky.

Software displeje

Obrazovka pracuje s nejnovějším systémem Raspbian bez nutnosti instalace ovladačů. Aby však obrazovka správně zobrazovala obraz, je třeba v konfiguračním souboru změnit rozlišení. Za tímto účelem otevřete soubor config.txt příkazem:

• konfiguraÄŤnĂ­ soubor: sudo nano /boot/config.txt

a na jeho konec přidejte následující pokyny:

• max_usb_current=1
• hdmi_group=2
• hdmi_mode=87
• hdmi_cvt 800 480 60 6 0 0 0
• hdmi_drive=1

Po uložení souboru a restartování maliny by měl obraz a dotyková funkce fungovat správně.

Technické specifikace dotykové obrazovky

• Typ: dotyková obrazovka, odporová
• Ăšhlopříčka: 5"
• RozlišenĂ­: 800 x 480 px
• Spolupracuje s:
• Nula: funguje s nejnovÄ›jším systĂ©mem bez nutnosti další konfigurace.
• Beagle Bone Black
• Banana Pi / Banana Pro
• Windows 7 / 8 / 8.1 / 10 bez nutnosti instalace ovladaÄŤĹŻ
• Funguje takĂ© se všemi zařízenĂ­mi HDMI (dotyková funkce pak nenĂ­ k dispozici)
• 4 montážnĂ­ otvory (šrouby jsou součástĂ­ dodávky)
• Konektor Mini Jack
• RozmÄ›ry obrazovky: 121 x 76 mm

Obsah sady

• 5" dotyková obrazovka, odporová
• kabel HDMI
• montážnĂ­ šrouby
• Kabel USB na microUSB pro dotykovĂ© rozhranĂ­
• DotykovĂ© pero

Dotyková obrazovka s odporovým panelem

Díky připojení HDMI zobrazuje obrazovka vysoce kvalitní obraz a port USB umožňuje provoz dotykového rozhraní. Obrazovka využívá odporovou technologii, což znamená, že reaguje na tlak na svůj povrch. Vyžaduje však poměrně silný tlak, takže může být někdy o něco méně přesná než kapacitní obrazovka.

Dotykový displej LCD TFT s úhlopříčkou 5" a rozlišením 800 × 480 px a rozhraním HDMI a USB může být užitečný pro různé projekty, kde je potřeba podpora dotykového ovládání. Lze jej použít při vytváření uživatelských rozhraní, v domácí automatizaci, v projektech pro kutily nebo v různých typech ovládacích a měřicích zařízení.

Kompatibilita se softwarem

Dotyková obrazovka G - Resistive LCD TFT 5'' 800x480px HDMI + USB pro Raspberry Pi 4B/3B+/3B/2B/Zero - Waveshare 14447 je univerzální produkt, který lze použít nejen jako monitor pro minipočítač Raspberry Pi, ale také jako přídavnou obrazovku pro jiné počítače. Díky rozhraním HDMI a USB lze obrazovku používat s různými zařízeními a podpora jednobodového dotyku bez nutnosti instalace dalších ovladačů usnadňuje její používání. Díky možnosti spolupráce s konzolemi, jako jsou XBOX360, Sony PS4 a Nintendo Switch, je navíc skvělým řešením pro hráče, kteří potřebují přenosnou obrazovku pro hraní na cestách.
