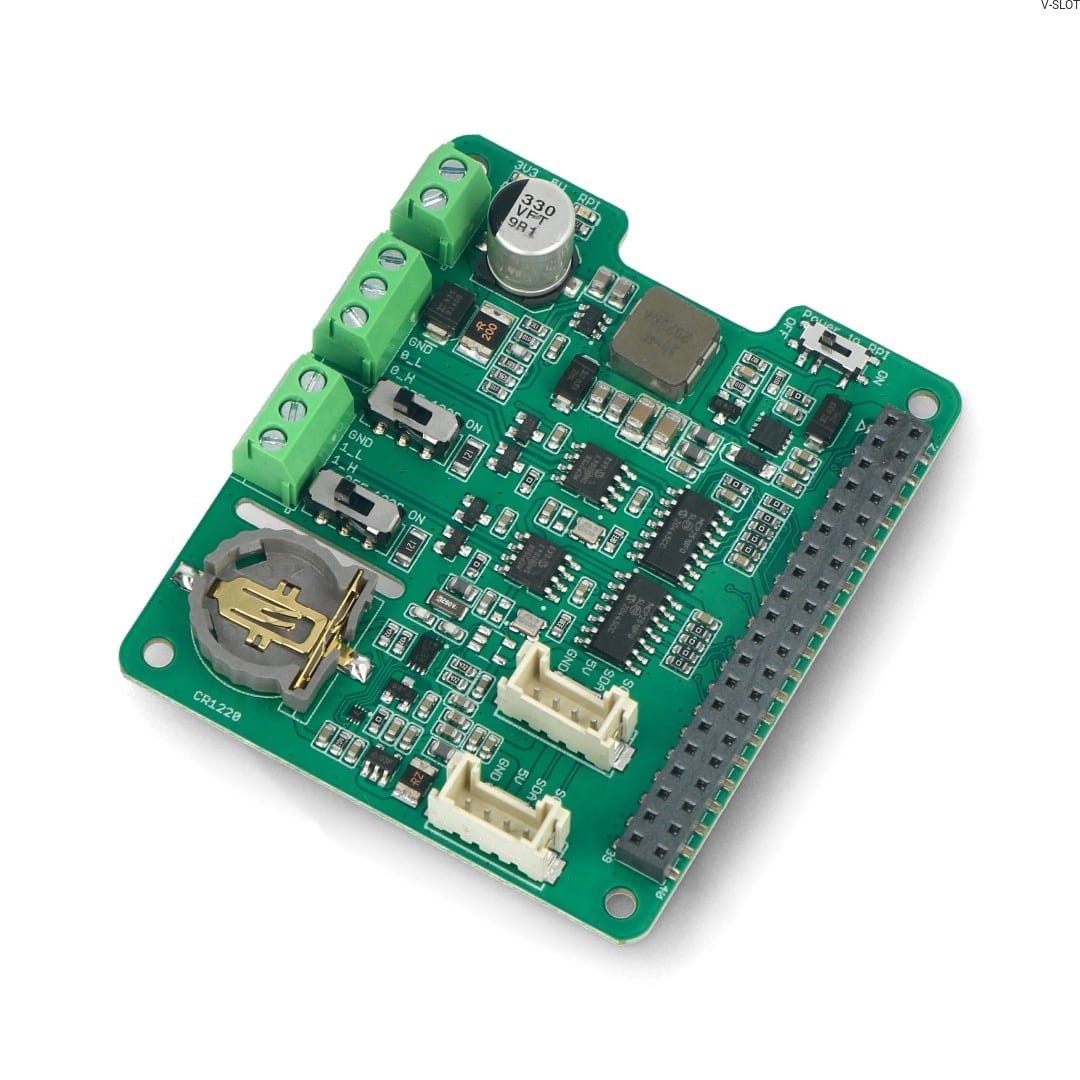

Společnost Seeedstudio vyvinula překryvný modul určený pro minipočítače Raspberry Pi, který podporuje rozhraní CAN FD s přenosovou rychlostí až 8 Mb/s. Jedná se o modernější a efektivnější verzi standardního rozhraní CAN. Překrytí využívá ke komunikaci s minipočítačem řadič MCP2518 a transceiver MCP2557 a rozhraní SPI.

Zařízení lze napájet prostřednictvím pinů GPIO počítače Raspberry Pi nebo pomocí šroubovacích konektorů, a to stejnosměrným napětím od 12 V do 24 V. Deska obsahuje také konektory Grove, rezistory 120 Ω a přepínače pro ovládání jejich činnosti.

HlavnĂ­ vlastnosti modulu

• Podpora CAN FD
• Rychlost pĹ™enosu dat aĹľ 8 Mb/s
• Dva konektory Grove
• MoĹľnost napájenĂ­ celĂ© sady stejnosmÄ›rnĂ˝m napÄ›tĂ­m od 12 V do 24 V pomocĂ­ šroubovacĂ­ch konektorĹŻ
• IntegrovanĂ˝ 120ohmovĂ˝ rezistor s moĹľnostĂ­ kdykoli jej zapnout a vypnout
• Plná kompatibilita s konektory GPIO Raspberry Pi

Technické specifikace

• NapájecĂ­ napÄ›tĂ­:
  • 5 V pĹ™es Raspberry GPIO
  • 12 V aĹľ 24 V DC pĹ™es šroubovacĂ­ konektory
• PoÄŤet kanálĹŻ: 2
• ŘídicĂ­ jednotka: MCP2518
• PĹ™ijĂ­maÄŤ: MCP2557FD
• KomunikaÄŤnĂ­ rozhranĂ­: SPI

Dvoukanálová sběrnice CAN BUS pro komunikaci s Raspberry Pi.

Kromě toho překryvná vrstva používá ke komunikaci s minipočítačem rozhraní SPI. Jedná se o pohodlné řešení, které umožňuje jednoduché a intuitivní ovládání zařízení.

Překrytí lze napájet přes piny GPIO minipočítače nebo přes šroubovací konektory pomocí stejnosměrného napětí v rozsahu 12 V až 24 V. Na desce jsou také konektory Grove pro připojení různých senzorů a ovládacích prvků. Kromě toho je překryvná deska vybavena rezistory 120 Ω a přepínači pro ovládání jejich činnosti.

Výhody

Překryvná deska CAN BUS pro Raspberry Pi podporuje rozhraní CAN FD, které je znatelně rychlejší než tradiční rozhraní CAN. Lze jej napájet dvěma způsoby - prostřednictvím konektorů Raspberry Pi nebo pinů GPIO. Je bohatě vybaven, protože v něm navíc najdete konektory Grove, rezistory 120 Ω a přepínače určené k ovládání jejich provozu.

Zajistěte si efektivní a spolehlivou komunikaci s Raspberry Pi Hat pomocí inovativního vysokorychlostního překryvu!
