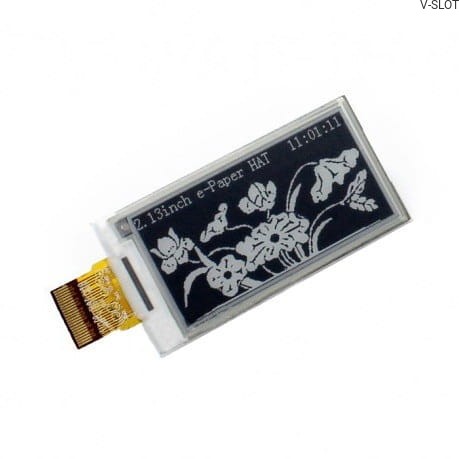

Waveshare nabízí 2,13'' displej s rozlišením 250 x 122 px. Tento displej může komunikovat prostřednictvím třívodičového nebo čtyřvodičového rozhraní SPI a podporuje částečnou obnovu displeje. Je určen pro použití s překryvným modulem pro Raspberry Pi. Obrazovky e-paper se vyznačují nízkou spotřebou energie, širokým pozorovacím úhlem a jasným obrazem bez připojeného napájení, takže jsou ideální pro aplikace, jako jsou štítky na regálech, průmyslové přístroje a další.

Sada obsahuje samotný displej, bez modulu/nálepky pro Raspberry Pi. Lze ji použít jako náhradu za sadu displeje včetně překryvného modulu nebo ji připojit k překryvnému modulu Raspberry Pi pro displeje s elektronickým papírem. Podívejte se na naši nabídku příslušenství pro displeje e-paper, která zahrnuje překryvné displeje, kabely a adaptéry.

Speciální vlastnosti displeje Waveshare e-paper

• Bez podsvĂ­cenĂ­, zobrazuje poslednĂ­ obrázek po dlouhou dobu, i kdyĹľ je odpojeno napájenĂ­.
• Velmi nĂ­zká spotĹ™eba energie, elektĹ™ina je potĹ™ebná pouze k obnovenĂ­ obrazovky.
• VĂ˝robce poskytuje veškerĂ© programovacĂ­ prostĹ™edky a návody (schĂ©ma desky, příklady pro Raspberry Pi / Jetson Nano / Arduino / STM32).

Technické specifikace displeje e-paper

• Modul kompatibilnĂ­ s Raspberry Pi verze 3, 2 a Zero
• NapájecĂ­ napÄ›tĂ­: 3,3 V
• Interface: 3vodiÄŤovĂ© SPI, 4vodiÄŤovĂ© SPI
• Velikost pixelu: 0,194 x 0,194 mm
• RozlišenĂ­: 250 x 122 px
• Barvy displeje: ÄŤerná, bĂ­lá
• Stupeň šedi: bĂ­lĂ˝, bĂ­lĂ˝, bĂ­lĂ˝, bĂ­lĂ˝, bĂ­lĂ˝, bĂ­lĂ˝: 2
• Doba částeÄŤnĂ©ho obnovenĂ­: 0,3 s
• Doba ĂşplnĂ©ho obnovenĂ­: 3,3 s: 2 s
• SpotĹ™eba energie bÄ›hem obnovovánĂ­: 1,5 W: 26,4 mW
• SpotĹ™eba energie v pohotovostnĂ­m reĹľimu: do 0,017 mW
• PozorovacĂ­ Ăşhel: nad 170°
• VnÄ›jší rozmÄ›ry: 29,2 x 59,2 x 1,05 mm

MiniaturnĂ­ obrazovka Raspberry Pi

E-paper 2,13'' 250x122px je malý, ale velmi výkonný displej, který lze snadno připojit k překryvnému zařízení pro Raspberry Pi prostřednictvím třívodičového nebo čtyřvodičového rozhraní SPI. Displej podporuje částečné obnovování pro úsporu energie.

Díky nízké spotřebě energie je e-paper ideální pro použití v mobilních zařízeních nebo zařízeních napájených z baterie. Jeho široký pozorovací úhel umožňuje zobrazit jasnou grafiku ze všech úhlů a díky technologii e-paper je obraz jasný a ostře definovaný i bez napájení.

Součástí dodávky není modul/překryvná vrstva pro Raspberry Pi, ale e-paper lze připojit k překryvné vrstvě Raspberry Pi pro zobrazení e-papíru nebo nahradit jiný displej v sadě.

Nízká spotřeba energie a snadné použití

Díky rozlišení 250x122px je 2,13'' displej e-paper vynikající volbou pro mnoho elektronických projektů vyžadujících nízkou spotřebu energie a displej s vysokou čitelností. Díky komunikaci přes rozhraní SPI a částečnému obnovování obrazovky jej lze úspěšně použít v aplikacích, jako jsou elektronické štítky, lékařské přístroje nebo informační terminály.

Displej se také velmi snadno používá a integruje do různých softwarových platforem. Výrobce Waveshare nabízí řadu hotových softwarových příkladů pro populární platformy, jako jsou Raspberry Pi, Arduino nebo STM32. Displej se nedodává s modulem, pro plnou funkčnost jej však lze kombinovat s modulem E-paper Shield pro Raspberry Pi.
