Tento displej je 7,5palcový elektronický papír s technologií E-Ink, který nabízí rozlišení 800 x 480 pixelů. Pracuje s napětím 3,3 V a 5 V a komunikuje prostřednictvím rozhraní SPI. Díky svým vlastnostem je tento typ displeje ideální pro čtení elektronických knih a elektronických časopisů. Součástí balení je překryvná vrstva HAT, která umožňuje snadné připojení displeje k počítači Raspberry Pi.

Vývody displeje

Hlavní modul má osmipinový konektor.

PIN - POPIS

• VCC - NapájecĂ­ napÄ›tĂ­: 3,3 V / 5 V
• GND - UzemnÄ›nĂ­ ÄŤipu.
• DIN - MOSI pin rozhranĂ­ SPI.
• CLK - hodinovĂ˝ pin rozhranĂ­ SPI.
• CS - Chip select aktivovanĂ˝ nĂ­zkĂ˝m stavem.
• DC - VĂ˝bÄ›r dat / příkazĹŻ. VysokĂ˝ stav - data. NĂ­zkĂ˝ stav - příkazy.
• RST - ExternĂ­ reset aktivovanĂ˝ nĂ­zkĂ˝m stavem.
• BUSY - vĂ˝stup stavu Busy, aktivovanĂ˝ nĂ­zkĂ˝m stavem.

Technické specifikace obrazovky

• NapájecĂ­ napÄ›tĂ­: 3,3 V nebo 5 V
• NapájecĂ­ napÄ›tĂ­: 38 mW
• RozhranĂ­: SPI
• VnÄ›jší rozmÄ›ry: 170,2 x 111,2
• RozmÄ›ry displeje: 163,2 x 97,92 mm
• Pixel: 0,205 x 0,204 mm
• RozlišenĂ­: 800 x 480 px
• Barvy displeje: ÄŤerná a bĂ­lá
• Plná doba obnovenĂ­: 5s
• SpotĹ™eba energie pĹ™i obnovovánĂ­: 1,5 l/s: SpotĹ™eba energie pĹ™i obnovenĂ­: 38 mW
• SpotĹ™eba energie v klidu: do 0,017 mW
• Ăšroveň šedĂ©: 2
• PozorovacĂ­ Ăşhel: 170 °

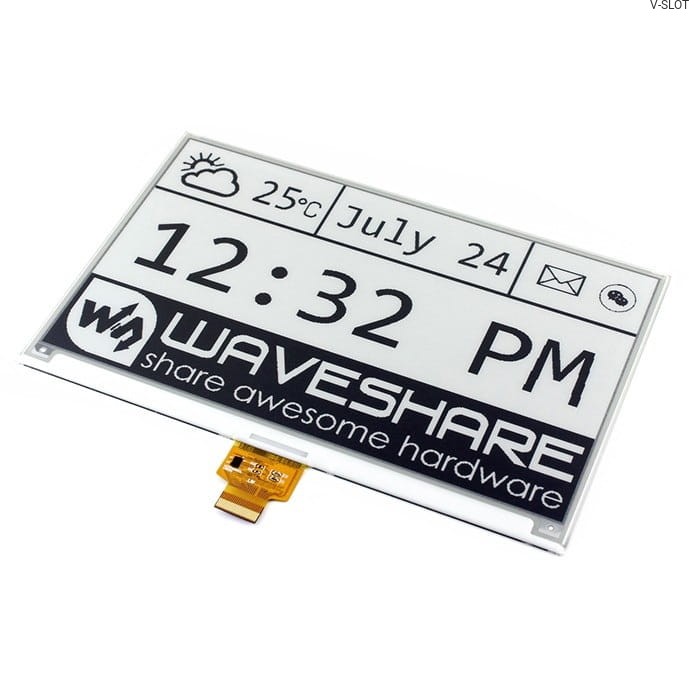

Displej s překryvnou vrstvou HAT pro Raspberry Pi | Waveshare 13504

Tento E-Ink displej od společnosti Waveshare je monochromatický displej s HAT překrytím, který lze snadno připojit k Raspberry Pi. Je vyroben technologií e-paper neboli elektronického papíru. Díky tomuto řešení jsou displeje e-paper velmi energeticky úsporné, neunavují oči a nevyzařují světlo, takže jsou ideální pro mnoho elektronických projektů. Tento model nabízí rozlišení 800 x 480 pixelů při úhlopříčce 7,5 palce a pozorovací úhel 170 stupňů. Jedná se o moderní řešení, které se často používá mimo jiné ve čtečkách elektronických knih.

ModernĂ­ displej

Společnost Waveshare nabízí displej e-paper prodávaný s překryvnou vrstvou HAT pro Raspberry Pi, která umožňuje jeho jednoduché připojení k základní desce prostřednictvím rozhraní GPIO (SPI). Displej může být napájen napětím 3,3 V nebo 5 V. Nabízíme také další modely e-paper displejů, které jsou kompatibilní s Raspberry Pi a dalšími mikrokontroléry. K displejům e-paper nabízíme širokou škálu příslušenství, jako jsou propojovací kabely, adaptéry a mnoho dalšího.
