Tento displej je 9,7palcový e-paper s technologií E-Ink a rozlišením 1200 x 825 pixelů. Pracuje při napětí 5 V a může komunikovat prostřednictvím rozhraní SPI/180/I2C/USB. Tento typ displeje je ideální pro čtení elektronických knih a elektronických časopisů. Součástí tohoto displeje je překryvný modul HAT pro Raspberry Pi, ale modul je kompatibilní i s jinými minipočítači, například Nucleo. Důležité je, že displeje tohoto typu mají velmi nízkou spotřebu energie.

Technické specifikace displeje E-paper E-Ink 9,7''

• NapájecĂ­ napÄ›tĂ­: 5 V
• NapájecĂ­ napÄ›tĂ­: 1,5 V:
• 0,6 W obnovovacĂ­ vĂ˝kon
• 0,3 W v pohotovostnĂ­m reĹľimu
• RozhranĂ­: USB/SPI/I80/I2C
• VnÄ›jší rozmÄ›ry: 218,8 x 156,4 x 1,15 mm
• RozmÄ›ry displeje: 202,8 x 139,4 mm
• Pixel: 0,169 x 0,169 mm
• RozlišenĂ­: 1200 x 825 px
• Ăšroveň šedĂ©: 2 aĹľ 16 (1 aĹľ 4 bity)
• Plná doba obnovenĂ­: <1 s
• PozorovacĂ­ Ăşhel: 1,5 ms: 170°

Výstupy:

Hlavní modul má 8kolíkový konektor.

PIN - POPIS

• 5V - Vstup napájenĂ­.
• GND - UzemnÄ›nĂ­ ÄŤipu.
• MISO - VĂ˝vod MISO rozhranĂ­ SPI.
• MOSI - VĂ˝vod MOSI rozhranĂ­ SPI.
• SCK - VĂ˝vod SCK rozhranĂ­ SPI.
• CS - VĂ˝bÄ›r ÄŤipu SPI aktivovanĂ˝ nĂ­zkĂ˝m stavem.
• RST - ExternĂ­ reset aktivovanĂ˝ nĂ­zkĂ˝m stavem.
• HRDY - vĂ˝stup stavu Busy, aktivovanĂ˝ nĂ­zkĂ˝m stavem.

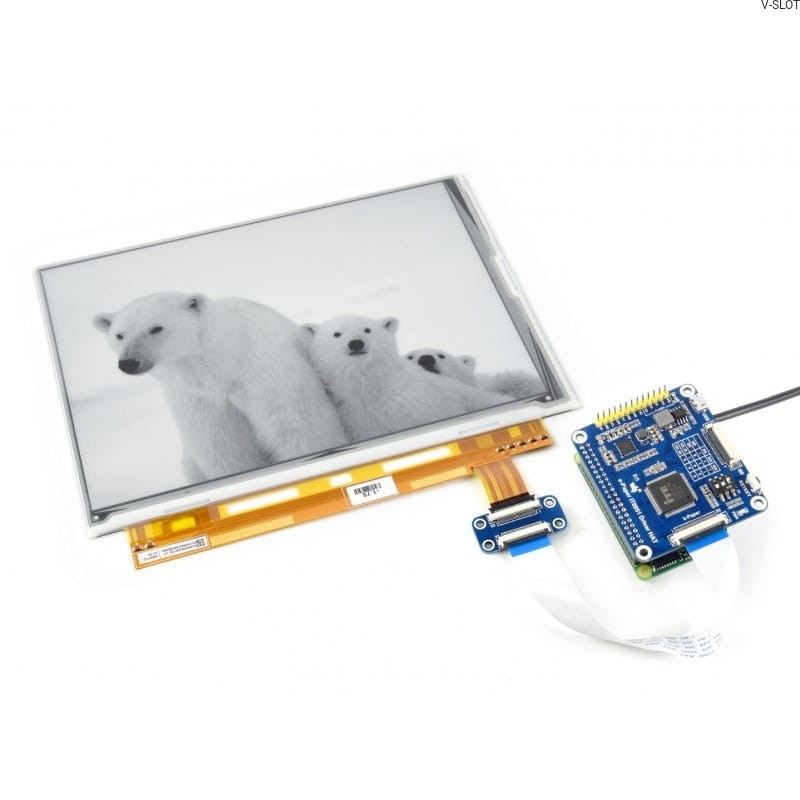

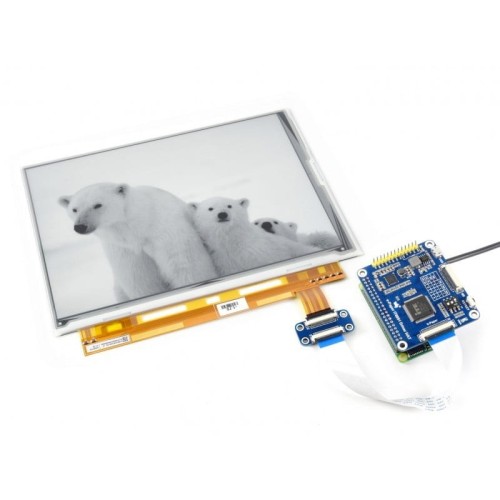

E-paper E-Ink 9,7'' 1200 x 825 px | HAT překryvný displej pro Raspberry Pi.

Společnost Waveshare nabízí praktický E-paper E-Ink displej v sadě s rozšířením HAT GPIO pro Raspberry Pi. Díky němu lze desku Raspberry Pi vybavit špičkovým 9,7palcovým e-ink displejem s rozlišením 1200 x 825 pixelů.

Tento typ obrazovky bude ideální pro různá elektronická zařízení, jako jsou například vlastnoručně sestavené čtečky elektronických knih, v nichž Raspberry Pi nebo podobná deska funguje jako logický prvek.

Vysoce kvalitnĂ­ e-ink displej pro Raspberry Pi

E-Ink displej E-Paper od společnosti Waveshare je navržen tak, aby efektivně spolupracoval s různými systémy a zařízeními. Uživatelská příručka dodaná výrobcem umožňuje používat tento displej nejen majitelům počítačů Raspberry Pi, ale také těm, kteří používají počítače se systémem Windows nebo desky Nucleo.

V nabídce jsou také další praktické obrazovky a displeje vyrobené různými technologiemi, stejně jako překryvné prvky HAT a rozšíření GPIO pro Raspberry Pi, které umožňují snadné připojení takových periferií k desce.
