Překryvné zařízení Raspberry Pi je vybaveno 2,13palcovým flexibilním displejem e-paper s rozlišením 212 x 104 pixelů. Toto zařízení lze připojit přímo k pinům GPIO a komunikuje s počítačem Raspberry Pi prostřednictvím rozhraní SPI. Podporuje částečné obnovování a ve srovnání s tradičními e-paper displeji má vyšší odolnost proti poškození a je lehčí a tenčí.

Za zmínku stojí, že tento displej spotřebovává velmi málo energie, poskytuje široký pozorovací úhel a k zobrazení nevyžaduje elektrické napájení. Pokud tedy potřebujete displej pro použití na zakřiveném povrchu, je tento flexibilní displej z elektronického papíru vynikající volbou.

Speciální vlastnosti displeje E-paper E-Ink (D) HAT 2,13''

• Nemá podsvĂ­cenĂ­, v případÄ› nedostatku energie zobrazĂ­ poslednĂ­ obraz na dlouhou dobu
• Velmi nĂ­zká spotĹ™eba energie, je nutná pouze pro obnovenĂ­
• KompatibilnĂ­ s Raspberry Pi Zero / Zero W / Zero WH / 3B+ / 3B / 2B
• VyhrazenĂ© pájenĂ© konektory pro rozhranĂ­ SPI, pro pĹ™ipojenĂ­ k dalším zařízenĂ­m, jako je Arduino / Nucleo atd.

VedenĂ­ v E-paper E-Ink (D) HAT 2,13''.

Zařízení mají 9pinový konektor.

POPIS PINĹ®

VCC - napájecí napětí: 3,3 V nebo 5 V.

GND - Uzemnění obvodu.

NC - Není připojen.

DIN - Vývod MOSI rozhraní SPI.

CLK - Vývod hodin rozhraní SPI.

CS - Výběr čipu aktivovaný nízkým stavem.

DC - Výběr dat / příkazů. Vysoký stav - data Nízký stav - příkazy

RST - Interní reset aktivovaný nízkým stavem.

BUSY - výstup stavu Busy, aktivovaný nízkým stavem.

Technické specifikace E-paper E-Ink (D) HAT 2,13''

• ProvoznĂ­ napÄ›tĂ­: 3,3 V
• RozhranĂ­: 3,3 V: 3pinovĂ˝ SPI nebo 4pinovĂ˝ SPI
• VnÄ›jší rozmÄ›ry: 59,2 x 29,2 x 0,3 mm
• RozmÄ›ry displeje: 48,55 x 23,71 mm
• Velikost bodu: 0,229 x 0,228
• RozlišenĂ­: 212 x 104 px
• Barvy displeje: ÄŤerná a bĂ­lá
• Stupeň šedi: 1: 2
• Doba plnĂ©ho obnovenĂ­: 2 s
• SpotĹ™eba energie pĹ™i obnovenĂ­: 1,5 l/s: 26,4 mW
• SpotĹ™eba energie v klidovĂ©m stavu: < 0,017 mW
• PozorovacĂ­ Ăşhel: > 170°

NastavenĂ˝ obsah

• FlexibilnĂ­ displej e-Paper 2,13"
• PĹ™ekrytĂ­ e-Paper pro Raspberry Pi
• MontážnĂ­ šrouby a distanÄŤnĂ­ podloĹľky
• Kabel PH 2.0 s 8 kolĂ­ky

Překrytí pro Raspberry Pi Zero s flexibilním displejem

Překryvný displej Waveshare 2,13'' E-paper E-Ink (D) HAT s rozlišením 212 × 104 px je ideálním řešením pro projekty vyžadující displej s většími možnostmi než klasické obrazovky LCD, OLED nebo e-paper.

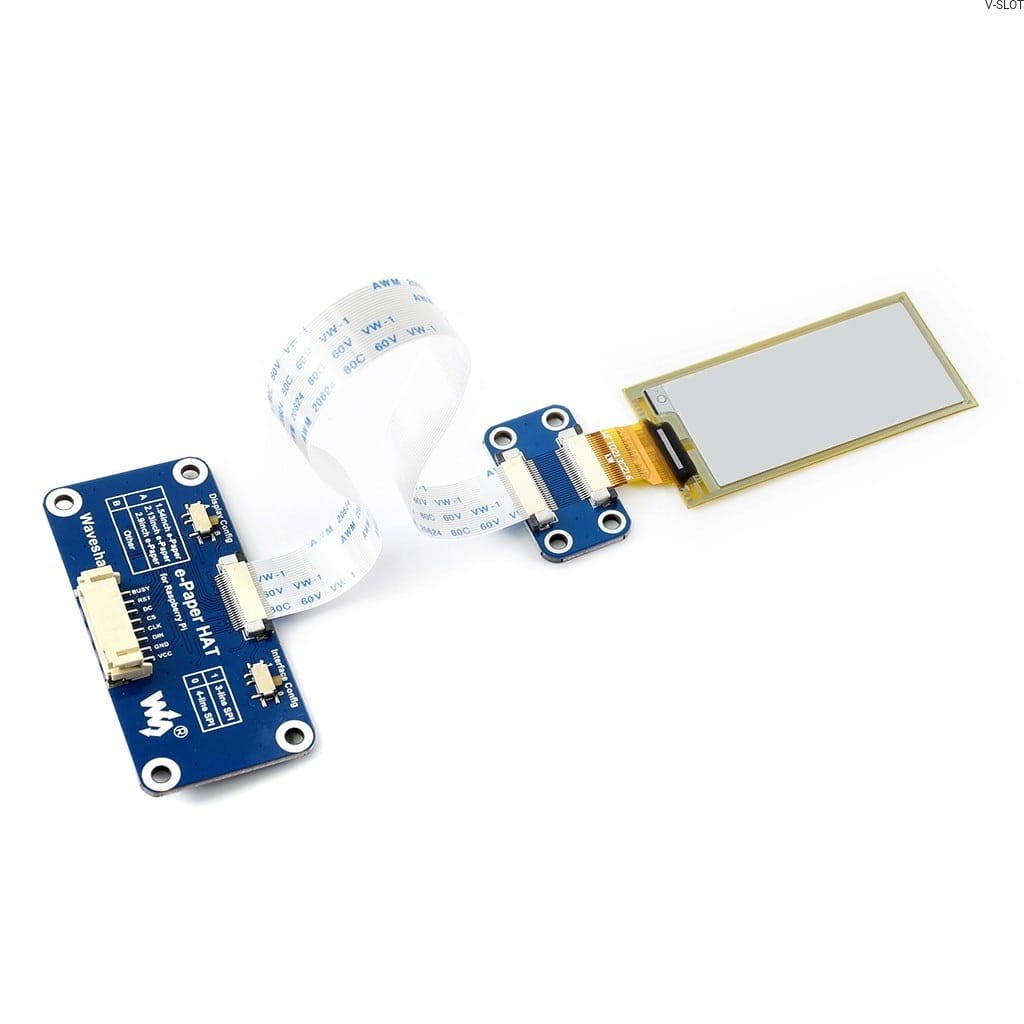

Sada obsahuje nejen samotný overlay, který je kompatibilní s jednodeskovými minipočítači Raspberry Pi Zero, ale také páskový adaptér FPC a jedinečnou flexibilní obrazovku e-paper Raspberry Pi. Díky své flexibilní konstrukci umožňuje tento displej vytvářet projekty nad rámec standardních možností.

Pokud potřebujete displej, který vám umožní realizovat pokročilé projekty, je E-paper E-Ink (D) HAT 2,13'' 212x104px flexibilní překryvný displej pro Raspberry Pi od společnosti Waveshare vynikající volbou.

Výhody flexibilních displejů e-paper

Zde představený flexibilní překryvný displej E-Ink 2,13'' 212x104px nabízí řadu výhod, včetně možnosti použití v zařízeních s omezenou možností ohýbání, jako jsou nositelná zařízení, například zařízení všitá do "chytrého" oblečení.

Další výhodou použití tohoto typu displeje je však jeho extrémní tenkost - samotný panel má tloušťku pouhých 0,3 mm, což umožňuje jeho umístění do extrémně nízkoprofilových pouzder.

Pokud tedy potřebujete displej, který lze použít v nositelných zařízeních nebo jiných zařízeních, kde je důležitá omezená plocha, pak je 2,13'' displej Flexible E-Ink Display Overlay 212x104px ideální volbou.
