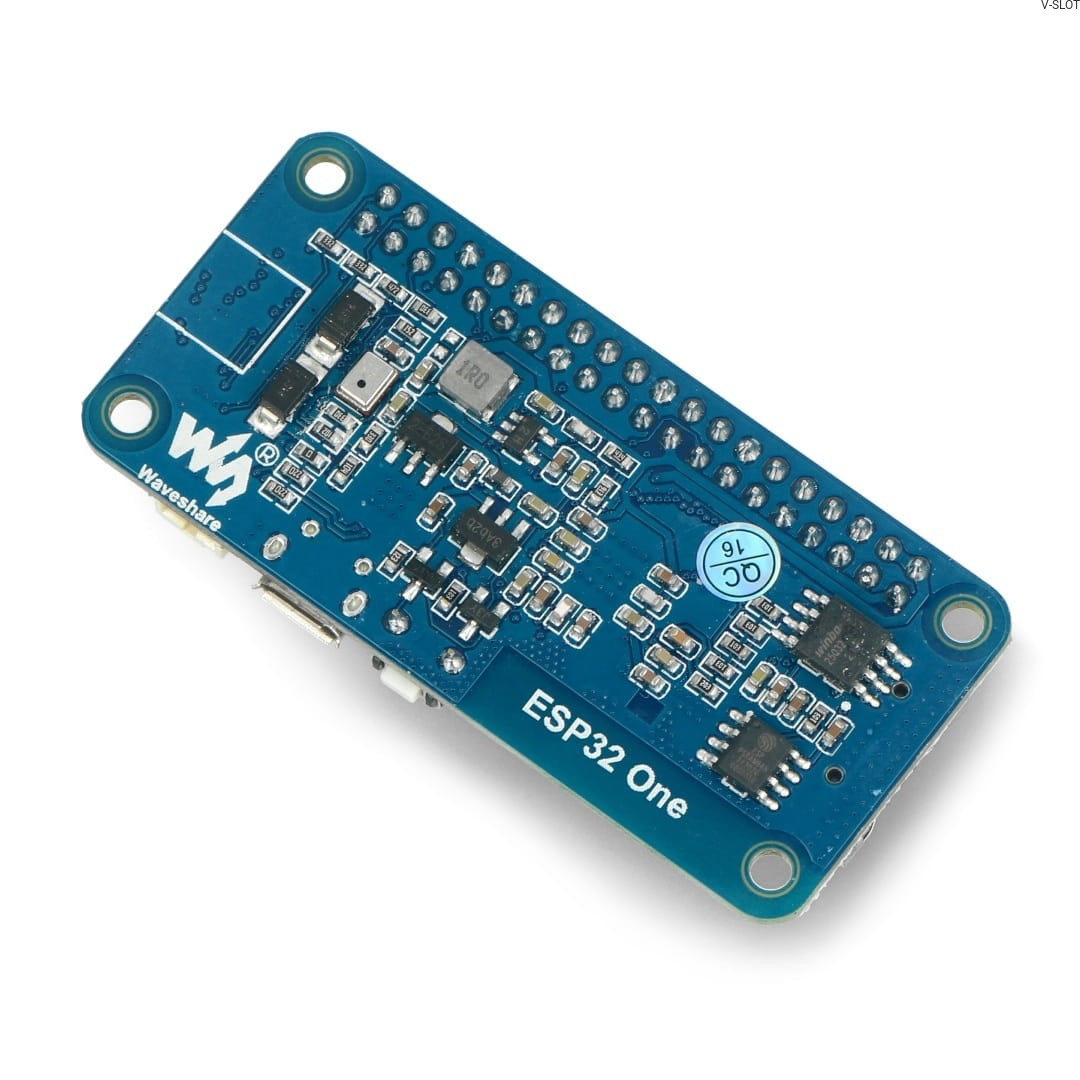

Vývojová deska ESP32 One je zařízení založené na čipu ESP32-D0WDQ6-V3, které je navrženo pro bezdrátové připojení pomocí WiFi 802.11 b/g/n a Bluetooth BLE4.2. Může být napájeno z portu USB nebo z baterií 4,2 V, takže je ideální pro projekty vyžadující mobilitu. Deska najde uplatnění v řadě projektů, jako je rozpoznávání obrazu, zpracování řeči, aplikace internetu věcí nebo inteligentní hlasové ovládání. V naší nabídce najdete řadu vývojových desek, včetně ESP32 One, a mnoho dalších elektronických zařízení, nástrojů a příslušenství, které vám pomohou vytvářet inovativní elektronické projekty.

Speciální funkce:

• Modul je vybaven 40pinovĂ˝m prouĹľkem GPIO, kterĂ˝ je kompatibilnĂ­ s Raspberry Pi HAT.
• Je kompatibilnĂ­ se softwarovou sadou Arduino SDK a ESP-IDF a bezproblĂ©movÄ› spolupracuje s aplikacemi ESP-WHO
• Má 8 MB vestavÄ›nĂ© pamÄ›ti PSRAM, 4 MB pamÄ›ti FLASH a podporuje karty SD
• VestavÄ›nĂ˝ ÄŤip CP2102 - pĹ™evodnĂ­k USB na UART pro sĂ©riovĂ© ladÄ›nĂ­ / programovánĂ­
• Je vybaven 4 LED indikátory, kterĂ© indikujĂ­ provoznĂ­ stav zařízenĂ­

Uspořádání komponent na desce:

Procesor ESP32-D0WDQ6-V3
2. Pasivní 40MHz quartzový oscilátor
3. Tlačítko resetování
4. Převodník CP2102 USB na UART
5. Indikátory:
PWR: indikátor napájení
LED: indikátor řízení PWM
DONE: lithium-iontová baterie je plně nabitá
CHG: lithium-iontová baterie se nabíjí
6. Indikátory: indikátor napájení LED: indikátor řízení PWM . Správce nabíjení lithium-iontové baterie CS8501
7. Pasivní křemenný oscilátor 32,768 kHz
8. Kamera OV2640 (zobrazena pouze na náhledové fotografii, není součástí dodávky)
9. Digitální mikrofon MSM261S4030H0R
10. Mikrofon MSM261S4030H0R. Napájecí obvod RT9166A-28PXL
11. Napájecí obvod RT9193-33
12. Napájecí obvod RT9166A-12PXL
13. Napájecí obvod RT9166A-12PXL . RAM ESP-PSRAM64H
14. W25Q32JVSSIQ FLASH
15. Konektor Raspberry Pi GPIO kompatibilnĂ­ s Raspberry Pi HAT
16. Slot pro kartu Micro SD
17. Konektor antény IPEX
18. Port USB TO UART
19. Konektor pro jednočlánkovou 4,2V lithium-iontovou baterii PH2
20. RozhranĂ­ pro DVP kameru

Technické specifikace: Vnitřní kamera pro videokameru:

• Bezdrátová komunikace: WiFi a Bluetooth
• Standard WiFi: 802.11b / g / n
• Standard Bluetooth: Bluetooth 4.2, vÄŤetnÄ› tradiÄŤnĂ­ho BR / EDR a nĂ­zkopříkonovĂ©ho BLE
• Procesor: dvoujádrovĂ˝ Xtensa LX6 taktovanĂ˝ na 240 MHz
• Fotoaparát: OV2640 (UXGA 1622 Ă— 1200)
• PAMĚŤ SRAM: 520 KB + 8 MB
• Paměť flash: 2,5 MB/s, 2,5 MB/s: 448 KB + 4 MB
• VstupnĂ­ napÄ›tĂ­: 3,3 V aĹľ 5 V
• RozmÄ›ry modulu: 65 x 30,5 mm

Obsah sady:

• ESP32 One
• kabel USB A - microUSB B
• MontážnĂ­ prvky
• šrouby
• distanÄŤnĂ­ objĂ­mky

Použití: Vhodný pro připojení k elektrické síti:

ESP32 One je miniaturní vývojová deska, která je vybavena modulem WiFi a Bluetooth, díky nimž je schopna komunikovat s minipočítačem Raspberry Pi. Je ideální pro projekty zpracování hlasu a rozpoznávání obrazu. Kromě toho se tento překryvný modul HAT pro Raspberry Pi skvěle hodí pro aplikace IoT neboli internetu věcí - velmi populární oblast pokročilých technologií. Modul ESP32 One pro Raspberry Pi lze použít také v projektech využívajících inteligentní hlasové ovládání.

Co na desce najdeme?

Díky bohaté funkčnosti překryvného modulu ESP32 One pro Raspberry Pi najdeme na desce řadu indikátorů, včetně indikátoru napájení a nabití lithium-iontové baterie. Kromě toho je vybavena digitálním mikrofonem a pamětí RAM ESP-PSRAM64H.

Deska je také vybavena konektorem antény IPEX a portem USB TO UART.
