Překrytí pro Raspberry Pi je ideální pro ty, kteří potřebují další funkce. Toto zařízení má 16 digitálních I/O pinů, 8 analogových vstupů, 2 analogové výstupy a hodiny reálného času RTC s konektorem pro připojení baterie. Připojuje se prostřednictvím sběrnice I2C a SPI pro jednoduché a pohodlné ovládání. Díky tomu lze snadno rozšířit funkce počítače Raspberry Pi a přizpůsobit jej individuálním potřebám.

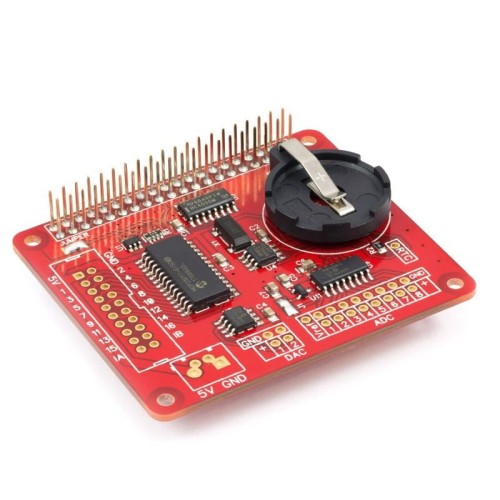

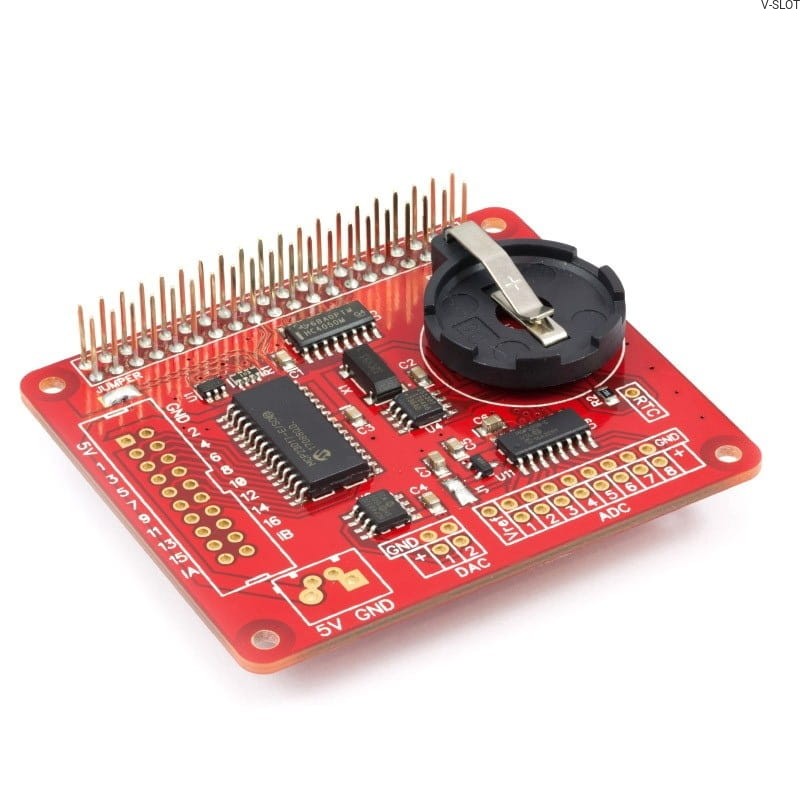

Expander Pi - rozšiřovač pinů pro Raspberry Pi:

Překryvný modul Expander Pi přidává 16 digitálních I/O pinů, 8 analogových vstupů, 2 analogové výstupy a hodiny reálného času RTC s konektorem pro baterii CR2032 (nutno dokoupit zvlášť). Používá vestavěné čipy MCP23017, MCP3208 a MCP4822 a DS1307 a komunikuje s Raspberry Pi prostřednictvím sběrnic I2C a SPI. Modul je vybaven pouze jedním překryvným konektorem, ale umožňuje připojení dalších překryvných modulů. Modul umožňuje připojení externího referenčního napájení pro A/D převodník, ale pro oddělené napájení Raspberry a překryvů je nutné odstranit propojky J1 a JUMPER. Nezapomeňte také před připojením napájení připojit baterii CR2032, jinak může dojít k poškození hodinového modulu.

Specifikace: V případě potřeby je možné použít i jiný typ hodinového modulu:

• NapájenĂ­: 4,5 V aĹľ 5,5 V
• 16 digitálnĂ­ch I/O pinĹŻ: ÄŤip MCP23017
• 8 kanálĹŻ 12bitovĂ©ho A/D pĹ™evodnĂ­ku: MCP3208
• 2 kanály 12bitovĂ©ho D/A pĹ™evodnĂ­ku: MCP4822
• Hodiny reálnĂ©ho ÄŤasu RTC: DS1307
• InternĂ­ referenÄŤnĂ­ napÄ›tĂ­: aĹľ 4,096 V
• ExternĂ­ referenÄŤnĂ­ napÄ›tĂ­: aĹľ 5 V
• ExternĂ­ napájenĂ­ s izolacĂ­ 5 V
• Komunikace: I2C (0x20) a SPI
• Proud kaĹľdĂ©ho pinu: 25 mA
• CelkovĂ˝ maximálnĂ­ proud: 125 mA
• SoučástĂ­ balenĂ­ je 2x20pinovĂ˝ konektor pro samostatnĂ© pájenĂ­

OstatnĂ­:

Klobouk pro Raspberry Pi, který můžete použít v různých elektronických projektech. Modul je vybaven 16 digitálními I/O piny, 8 analogovými vstupy, 2 analogovými výstupy a hodinami reálného času RTC s možností připojení baterie CR2032.

Komunikace mezi překryvným modulem a počítačem Raspberry Pi probíhá prostřednictvím rozhraní SPI a I2C. Rozšiřující modul Pi Expander funguje s mnoha verzemi oblíbené desky, například Raspberry Pi Zero, Zero W, A+, B+, 2, 3, 3+ a 4.
