Modul s mikrokontrolérem Atmega 32u4 AVR byl navržen pro podporu chytrého oblečení. Díky konektoru miniUSB a předinstalovanému zavaděči lze modul programovat přímo z prostředí Arduino IDE. Deska se vyznačuje malými rozměry (průměr je 45 mm, výška 7 mm) a může být napájena napětím od 3,5 V do 16 V.

Chytré oblečení

Řídicí jednotka Flora byla navržena speciálně pro chytré oblečení. Na desce jsou speciální podložky pro připájení karabinek na vodivá vlákna. Speciální napájecí zdroj umožňuje připojit až 50 LED diod nebo 500 pixelů ze samostatného zdroje 5 V. Povrch základní desky je zcela hladký, což umožňuje její snadné připevnění k oděvu, například pomocí magnetické spony. Řadič Flora se navíc vyznačuje malými rozměry a lze jej napájet napětím od 3 V do 16 V. Tento ovladač lze programovat pomocí prostředí Arduino IDE.

Napájení

Řídicí jednotka Flora je zařízení, které lze napájet napětím v rozsahu 3,5 V až 16 V. K napájení zařízení lze použít baterii, kterou lze připojit prostřednictvím konektoru JST nebo konektoru mini-USB. Na palubě je zabudován regulátor napětí 150 mA. Řadič Flora má také čtyři LED diody, které slouží k monitorování napájení a činnosti zavaděče a pinů RX a TX. Povrch zadní strany řadiče je hladký, což umožňuje snadné připevnění zařízení k oděvu, např. pomocí magnetické spony.

Prostředí Arduino (programování)

K programování modulu Flora je třeba použít prostředí Arduino IDE. Nejprve si stáhněte a nainstalujte software speciálně připravený výrobcem. Poté připojte modul pomocí kabelu miniUSB a v možnostech vyberte modul Arduino Leonardo.

Technické specifikace řídicí jednotky FLORA Adafruit 659

• NapájecĂ­ napÄ›tĂ­: od 3,5 V do 5 V
• MikrokontrolĂ©r AVR Atmega32u4:
• Paměť Flash: 8 kB (z toho 2,75 kB zabĂ­rá zavaděč)
• SRAM: 512 b
• EEPROM: 512 b
• TaktovánĂ­: 8 MHz internĂ­ oscilátor
• NainstalovanĂ˝ zavaděč Arduino (Leonardo)
• Pracuje s upravenou verzĂ­ Arduino IDE
• Konektor MiniUSB pro programovánĂ­, vhodnĂ˝ kabel najdete v naší nabĂ­dce
• VestavÄ›nĂ˝ regulátor napÄ›tĂ­ 3,3 V s proudovou kapacitou aĹľ 150 mA
• Lze napájet z portu USB nebo z externĂ­ho zdroje s obvodem automatickĂ©ho pĹ™epĂ­nánĂ­
• Na desce jsou ÄŤtyĹ™i LED diody pro monitorovánĂ­: napájenĂ­, provozu zavaděče a pinĹŻ RX a TX
• TlaÄŤĂ­tko RESET
• NapájenĂ­ na konektoru JST
• MoĹľnost pĹ™ipájenĂ­ konektoru ICSP pro externĂ­ programátor
• PrĹŻmÄ›r desky: PrĹŻmÄ›r otvoru: 45 mm
• Výška: 7 mm
• Hmotnost: cca 5 g

Řídicí jednotka chytrého oblečení FLORA Adafruit 659

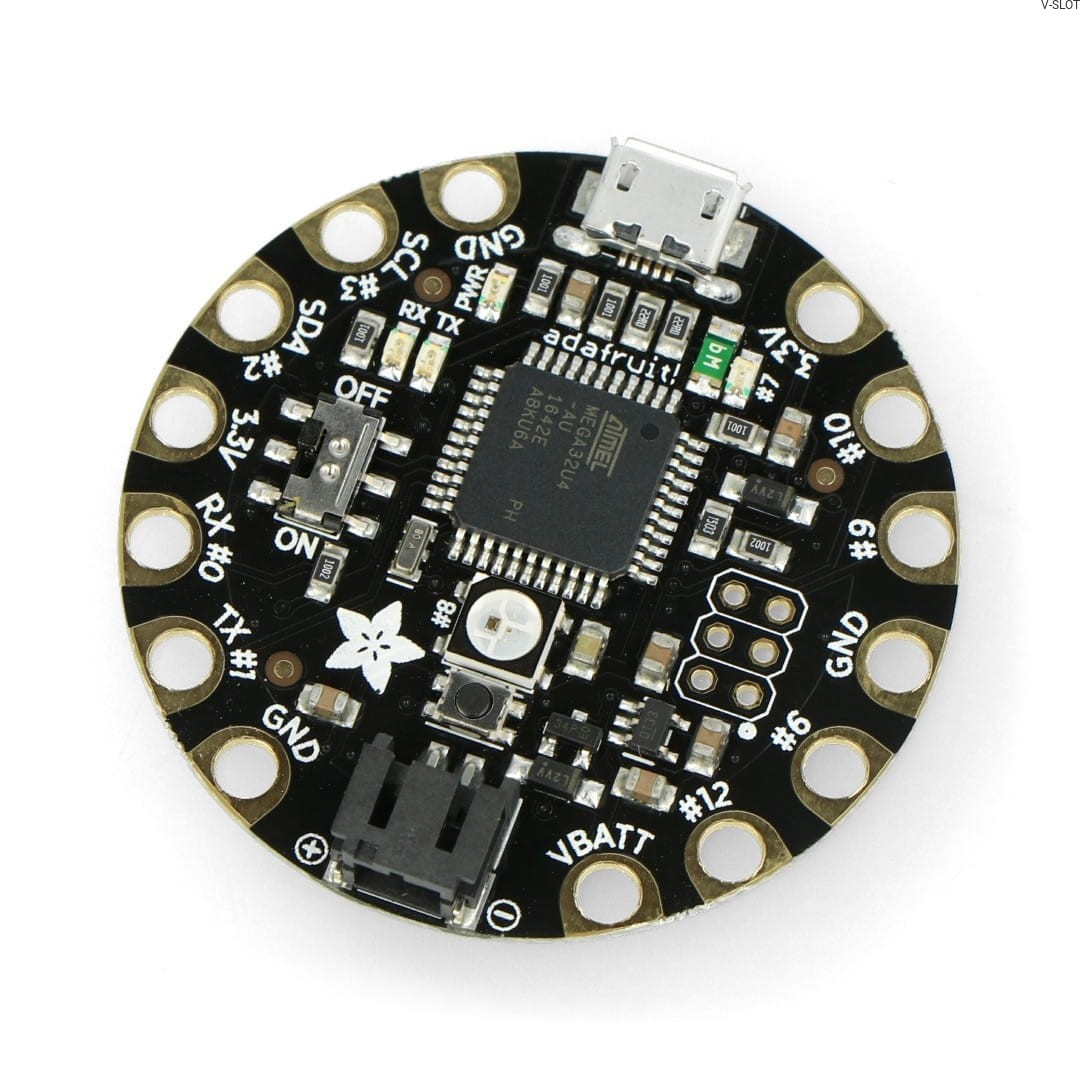

Nabízíme řídicí jednotku určenou pro použití v chytrém oblečení, vyrobenou oblíbenou značkou Adafruit, která je kompatibilní s Arduinem. Toto zařízení se skládá z malé desky plošných spojů s připájeným mikrokontrolérem AVR ATmega 32u4. Lze jej snadno programovat pomocí prostředí Arduino IDE, připojení USB a předinstalovaného zavaděče.

Chytrý modul pro ovládání oděvů - FLORA - Adafruit 659

Nabízíme řídicí jednotku, která byla vyvinuta pro použití v chytrém oblečení a je kompatibilní s Arduinem. Zařízení má speciální podložky, které umožňují snadné připevnění karabinek s vodivým vláknem, a hladký zadní povrch, takže jej lze snadno připevnit k oděvu, například pomocí magnetické karabinky.

V naší nabídce najdete také mnoho dalších modulů a krytek, které jsou kompatibilní se zařízeními, jako je Arduino Leonardo, Arduino Mega nebo Arduino Uno.

Modul má kompaktní rozměry - průměr 45 mm a výšku 7 mm - a je vybaven mikrokontrolérem AVR Atmega 32u4. Díky konektoru miniUSB a předinstalovanému zavaděči lze zařízení programovat přímo z prostředí Arduino IDE. Zařízení lze napájet napětím od 3,5 V do 16 V.
