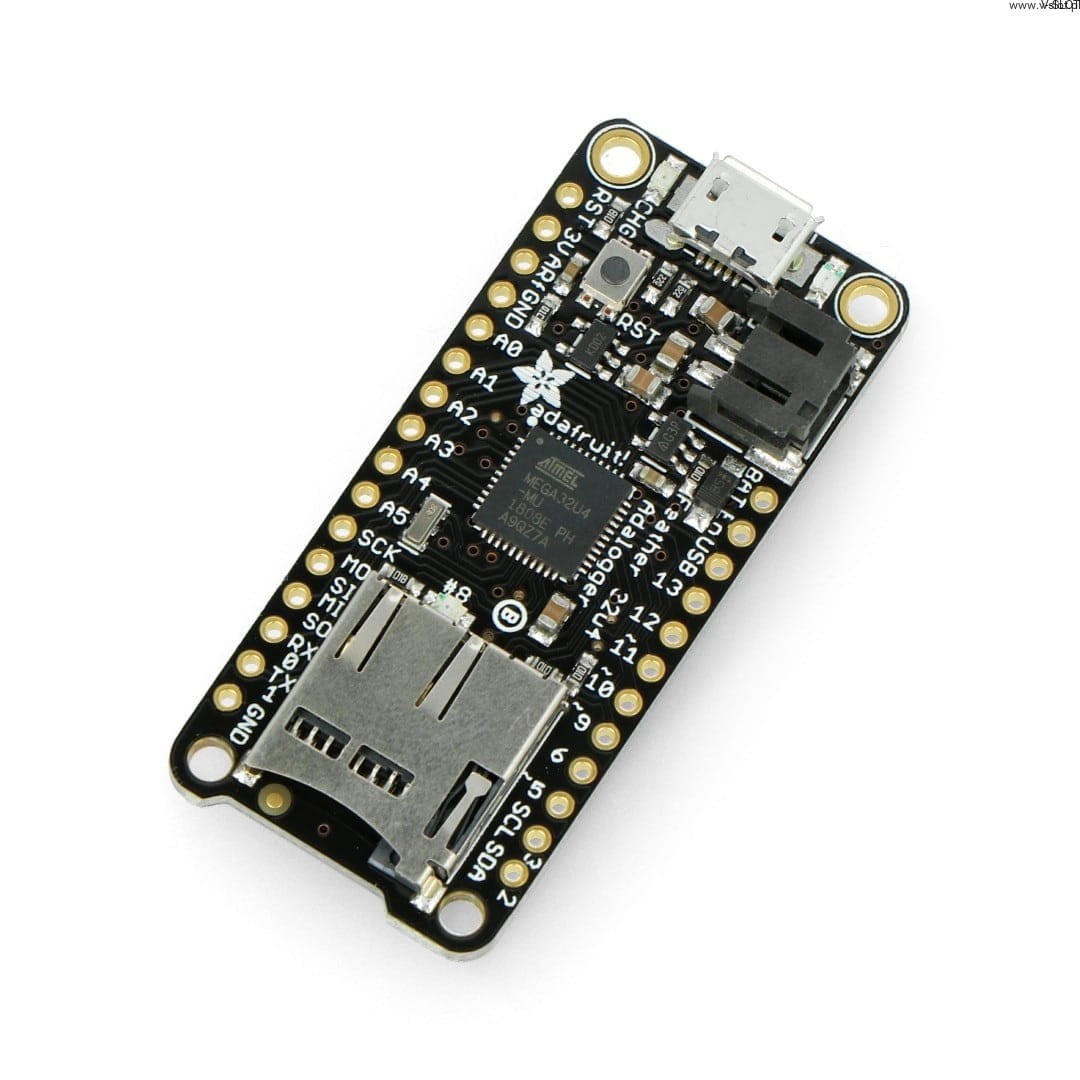

Feather je malý modul s mikrokontrolérem Atmega 32u4 AVR určený pro přenosné projekty. Díky konektoru microUSB a předinstalovanému zavaděči lze modul programovat přímo z prostředí Arduino IDE. Deska má malé rozměry (51 x 23 x 8 mm) a lze ji napájet z portu USB nebo z 3,7V Li-Pol baterie. Modul je navíc vybaven slotem pro paměťovou kartu microSD, což mu umožňuje ukládat velké množství dat (paměťovou kartu je nutné zakoupit zvlášť).

Přenosné projekty

Řídicí jednotka Feather byla vyvinuta s ohledem na mobilní projekty. Díky vestavěnému konektoru je možné jej napájet z 3,7V Li-Pol baterie. Napětí baterie bylo odvozeno prostřednictvím analogového vývodu, což umožňuje sledovat nabití baterie v reálném čase. Napájení je možné také z portu microUSB.

Prostředí Arduino (programování)

K programování modulu lze použít oblíbené prostředí Arduino IDE. Za tímto účelem nakonfigurujte software podle pokynů výrobce a připojte modul pomocí kabelu microUSB. Nastavení prostředí Arduino IDE je k dispozici na webových stránkách výrobce.

Technické specifikace modulu Feather 32u4 Adalogger

• NapájecĂ­ napÄ›tĂ­: Li-Pol 3,7 V nebo 5 V zásuvka USB
• MikrokontrolĂ©r AVR Atmega32u4 3,3 V:
• Flash paměť: 3.3.3 3.3: (z toho 2,75 kB zabĂ­rá zavaděč): 32 kB (z toho 2,75 kB zabĂ­rá zavaděč)
• SRAM: 2 kB
• TaktovánĂ­: 8 MHz internĂ­ oscilátor
• NainstalovanĂ˝ zavaděč Arduino
• Pracuje s upravenou verzĂ­ Arduino IDE
• Slot na kartu MicroSD pro záznam a ÄŤtenĂ­ dat
• Konektor MicroUSB pro programovánĂ­, vhodnĂ˝ kabel najdete v naší nabĂ­dce
• VestavÄ›nĂ˝ regulátor napÄ›tĂ­ 3,3 V s proudovou kapacitou aĹľ 500 mA
• MoĹľnost napájenĂ­ z portu USB nebo z 3,7 V baterie Li-Pol
• 20 pinĹŻ GPIO
• 8 PWM pinĹŻ
• 10 analogovĂ˝ch vstupĹŻ (jeden pro měřenĂ­ napÄ›tĂ­ baterie)
• VestavÄ›nĂ˝ nabĂ­jecĂ­ modul Li-Pol 100 mA se stavovou LED diodou
• LED dioda pro pin 13
• TlaÄŤĂ­tko resetovánĂ­
• RozmÄ›ry: 51 x 23 x 8 mm
• Hmotnost: pĹ™ibliĹľnÄ› 5 g

KompatibilnĂ­ s Adaloggerem Arduino Feather 32u4 se ÄŤteÄŤkou microSD Adafruit 2795.

Modul Feather 32u4 Adalogger je plně kompatibilní s Arduinem a umožňuje programování v tomto prostředí. Díky konektoru microUSB lze modul snadno a rychle programovat. Zařízení bylo navrženo s ohledem na mobilní projekty.

Modul je vybaven speciálním konektorem, který umožňuje jeho napájení z 3,7V Li-Pol baterie. Alternativně lze zařízení napájet také z portu microUSB. Kromě toho je modul vybaven slotem pro paměťové karty microSD, takže lze ukládat velké množství dat, což je užitečné zejména při práci v prostředí Arduino.

Konstrukce modulu

Modul Feather 32u4 je kompatibilní s platformou Arduino a je vybaven 3,3V mikrokontrolérem AVR Atmega32u4, který má 2 kB paměti SRAM a 32 kB paměti Flash (2,75 kB je určeno pro použití zavaděče). Mikrokontrolér obsahuje oscilátor s taktem 8 MHz.

Modul má 20 pinů GPIO, osm pinů PWM a 10 analogových vstupů, včetně jednoho určeného k měření napětí baterie. Kromě toho je zařízení vybaveno resetovacím tlačítkem a LED diodou pro pin 13.
