Pro Bluetooth LE - Adafruit 3574 - Feather nRF52 - kompatibilnĂ­ s myNewt

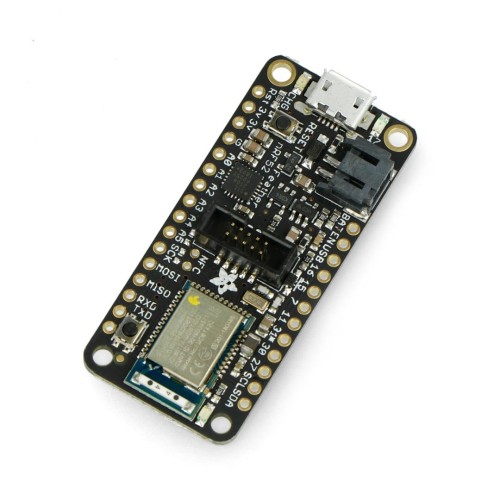

Deska rodiny Feather založená na čipu nRF52832 je malý modul, který byl navržen s ohledem na přenosné projekty. Zařízení je kompatibilní se softwarem myNewt. Deska má malé rozměry (51 x 23 x 8 mm) a je vybavena portem USB a 3,7V LiPol baterií. Modul je vybaven čipem Bluetooth LE, který umožňuje bezdrátové programování.

Přenosné projekty

Řídicí jednotka Feather (pero) je ideálním řešením pro mobilní projekty. Jednotka má vestavěný konektor, který umožňuje její napájení z 3,7V LiPol baterie. Napětí baterie lze snadno sledovat díky analogovému vývodu. Pro vaše pohodlí je k dispozici také možnost napájení z portu microUSB.

Programování

Modul nRF52 z rodiny Feather se od ostatních modulů liší tím, že není podporován prostředím Arduino IDE. Deska byla vyvinuta pro práci se systémem Apache Mynewt. Je vybavena konektorem SWD a tlačítkem DFU. Nástroje, na kterých je Mynewt založen, jsou založeny na systémech POSIX (Linux, OS X, Mingw atd.). Vestavěný zavaděč umožňuje zapisovat software přímo do zařízení z příkazového řádku pomocí vestavěného převodníku USB-UART a nástroje newtmgr. K programování modulu lze použít aplikace pro Android nebo iOS.

Modul nRF52 je čip s dvojnásobným výkonem oproti svému předchůdci nRF51. Díky dodatečné paměti je schopen podporovat operační systémy reálného času (RTOS), což umožňuje rychlý vývoj složitějších projektů. Modul má profesionálně napsané webové balíčky (včetně BLE 5.0 a OIC/OCF), vývojářské nástroje a pokročilé funkce pro správu projektů, jako je například bezpečný zavaděč pro kryptografické podepisování a ověřování firmwaru při aktualizacích.

Výrobce rovněž poskytuje aplikaci pro iOS, která umožňuje vzdálené programování, aktualizaci úloh ve správci úloh a zobrazování statistik generovaných interním systémem hlášení.

Specifikace

• Procesor: ARM Cortex M4F
• TaktovacĂ­ frekvence: 1,5 GHz: MěřicĂ­ frekvence: 64 MHz
• Paměť Flash: 512 kb
• SRAM: 64 kb RAM
• VestavÄ›nĂ˝ pĹ™evodnĂ­k USB-UART
• Bluetooth LE kompatibilnĂ­ s rádiovou frekvencĂ­ 2,4 GHz
• VĂ˝kon: aĹľ +4 dBm
• NapájenĂ­: 1,7 V aĹľ 3,3 V pĹ™es DC regulátor (pĹ™ipojenĂ­ pĹ™es microUSB)
• 19 pinĹŻ GPIO
• 8 x 12bitovĂ˝ A/D pĹ™evodnĂ­k
• 12 vĂ˝stupĹŻ PWM
• Pin 17 pĹ™ipojenĂ˝ k vestavÄ›nĂ© LED
• NapájecĂ­ / povolovacĂ­ pin
• TlaÄŤĂ­tko Reset
• Konektor SWD pro ladÄ›nĂ­
• SamopájecĂ­ konektory
• RozmÄ›ry: 51 x 23 x 8 mm
• Hmotnost: pĹ™ibliĹľnÄ› 5 g

Malá deska pro projekty IoT

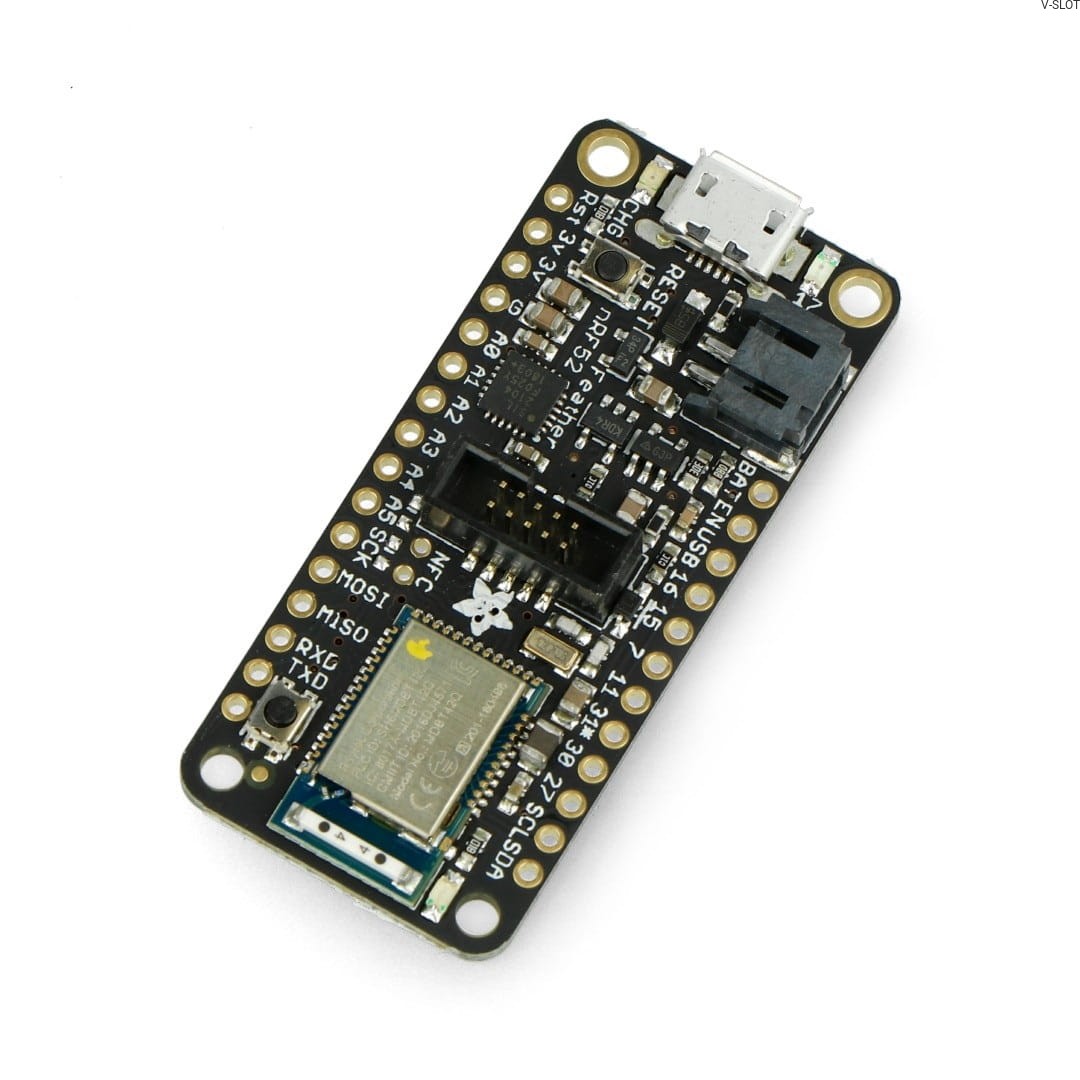

Feather nRF52 Pro Bluetooth LE je malý hlavní modul z rodiny Feather, který byl navržen pro různé projekty internetu věcí. Modul je založen na čipu nRF52832 a je kompatibilní se softwarem myNewt.

Na rozdíl od ostatních modulů Feather nepodporuje modul nRF52 prostředí Arduino IDE, ale lze jej ovládat pomocí operačního systému Apache myNewt a vývojářského nástroje newtmgr. Kromě toho jsou k dispozici specializované mobilní aplikace pro uživatele mobilních zařízení se systémy Android a iOS, které umožňují modul programovat.

Modul Feather nRF52 Pro Bluetooth LE je dvakrát výkonnější než dřívější čipy nRF51 a má dodatečnou paměť umožňující provoz operačních systémů reálného času (RTOS) a složitých návrhů. Modul nabízí také profesionální internetové balíčky (BLE 5.0, OIC/OCF atd.), vývojářské nástroje a funkce pro správu projektů, jako je například bezpečný zavaděč, který umožňuje kryptografické podepisování a ověřování firmwaru při aktualizacích.

Výrobce rovněž poskytuje aplikaci pro iOS, která umožňuje vzdálené programování, aktualizaci úloh ve správci úloh a zobrazení statistik generovaných interním systémem hlášení.

Rozsáhlé vybavení

Deska Feather nRF52 Pro Bluetooth LE má bohatou periferní výbavu. Kromě výkonného procesoru s jádrem ARM Cortex-M4F s plovoucí desetinnou čárkou, taktovaným na 64 MHz a vybaveným 512 kB paměti Flash a 64 kB paměti SRAM, má vestavěný měnič DC/DC, který umožňuje desku napájet napětím v rozsahu 1,7 až 3,3 V.

Modul Bluetooth LE s integrovanou mikropáskovou anténou umožňuje vysílací výkon až 4 dBm. Na desce je také převodník USB-UART, který usnadňuje připojení modulu Feather nRF52 Pro Bluetooth LE k počítači.
