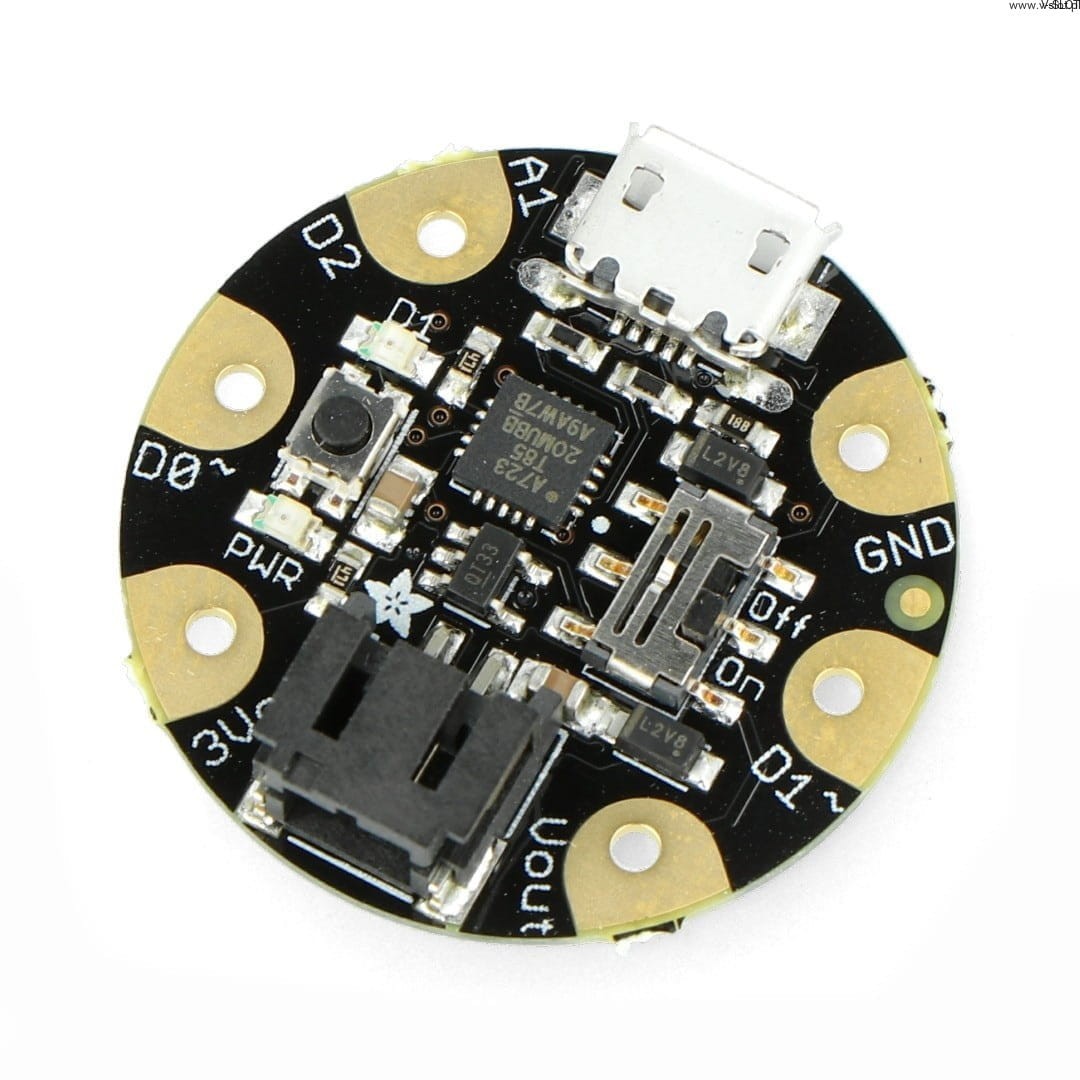

Miniaturní kruhový modul s mikrokontrolérem Attiny85 AVR, vybavený 8 kb paměti Flash, 2 digitálními piny, analogovým vstupem a dvěma kanály PWM. Na desce je konektor mini-USB, který umožňuje programování čipu prostřednictvím prostředí Arduino IDE pomocí kabelu. Je potřeba pouze několik drobných úprav a deska se chová jako standardní Arduino.

Práce s Arduinem

Vzhledem k malým rozměrům desky vyžaduje programování zařízení pomocí prostředí Arduino určité úpravy:

• Deska nemá sĂ©riovĂ˝ port, takĹľe vestavÄ›nĂ˝ sĂ©riovĂ˝ monitor v prostĹ™edĂ­ Arduino nebude fungovat.
• PoÄŤĂ­taÄŤe vybavenĂ© porty USB 3.0 mohou mĂ­t problĂ©my s rozpoznánĂ­m zavaděče, Ĺ™ešenĂ­m tĂ©to situace je pouĹľitĂ­ externĂ­ho rozboÄŤovaÄŤe USB 2.0.

Technické specifikace platformy Gemma Attiny85

• MikrokontrolĂ©r Attiny85 AVR:
• Paměť Flash: 8 kB (z toho 2,75 kB zabĂ­rá zavaděč)
• SRAM: 512 b
• EEPROM: 512 b
• TaktovánĂ­: 8 MHz internĂ­ oscilátor
• Zavaděč USB s moĹľnostĂ­ programovánĂ­ pĹ™es AVRdude nebo pĹ™es prostĹ™edĂ­ Arduino IDE.
• SpotĹ™eba proudu je 9 mA
• Konektor MiniUSB pro programovánĂ­, vhodnĂ˝ kabel najdete v naší nabĂ­dce
• OsazenĂ© napěťovĂ© regulátory 5,0 V a 3,3 V s proudovou kapacitou aĹľ 150 mA, coĹľ umožňuje napájecĂ­ napÄ›tĂ­ aĹľ 16 V.
• NapájenĂ­ lze zajistit z portu USB nebo z externĂ­ho zdroje s obvody automatickĂ©ho pĹ™epĂ­nánĂ­.
• Na desce jsou dvÄ› LED diody: zelená pro napájenĂ­ a ÄŤervená pro uĹľivatele, pĹ™ipojená na pin 1.
• TlaÄŤĂ­tko RESET
• VĂ˝vody napájenĂ­ na konektoru JST
• 3 digitálnĂ­ vstupnĂ­/vĂ˝stupnĂ­ piny, vÄŤetnÄ›:
• 1 analogovĂ˝ vstup
• 2 kanály PWM
• RozhranĂ­ I2C a SPI
• Funguje s vÄ›tšinou základnĂ­ch knihoven Arduino vÄŤetnÄ› Adafruit Neopixel.
• PrĹŻmÄ›r desky: 28 mm
• Hmotnost: 1,85 g

Platforma GEMMA s 3,3V mikrokontrolérem Attiny85 Adafruit 1222

Platforma GEMMA je malá deska, která je kompatibilní s Arduino IDE a umožňuje programování v tomto prostředí. Zařízení tak může pracovat s mnoha knihovnami Arduino, včetně knihoven Adafruit. Mikrokontrolér Attiny85 AVR zajišťuje vysoký výkon zařízení i přes jeho malé rozměry (deska má průměr 28 mm a váží 1,85 g).

Platforma GEMMA je vybavena konektorem mini-USB, který umožňuje programování v prostředí Arduino IDE. Kromě toho má zařízení dva digitální piny, analogový vstup, dva kanály PWM a rozhraní I2C a SPI.

Další informace o platformě

Miniaturní platforma GEMMA, která je kompatibilní s prostředím Arduino IDE, je vybavena mikrokontrolérem Attiny85 s 8 kB paměti Flash (z toho 2,75 kB zabírá zavaděč), 512 kB paměti RAM a 512 kB paměti EEPROM. Vnitřní konstrukce desky zahrnuje oscilátor s frekvencí 8 MHz.

GEMMA může být napájena dvěma způsoby - přes port USB nebo z externího zdroje s obvodem automatického přepínání. Na vnější části desky je tlačítko "Reset" a dvě LED diody - zelená (pro napájení) a červená (pro uživatele).
