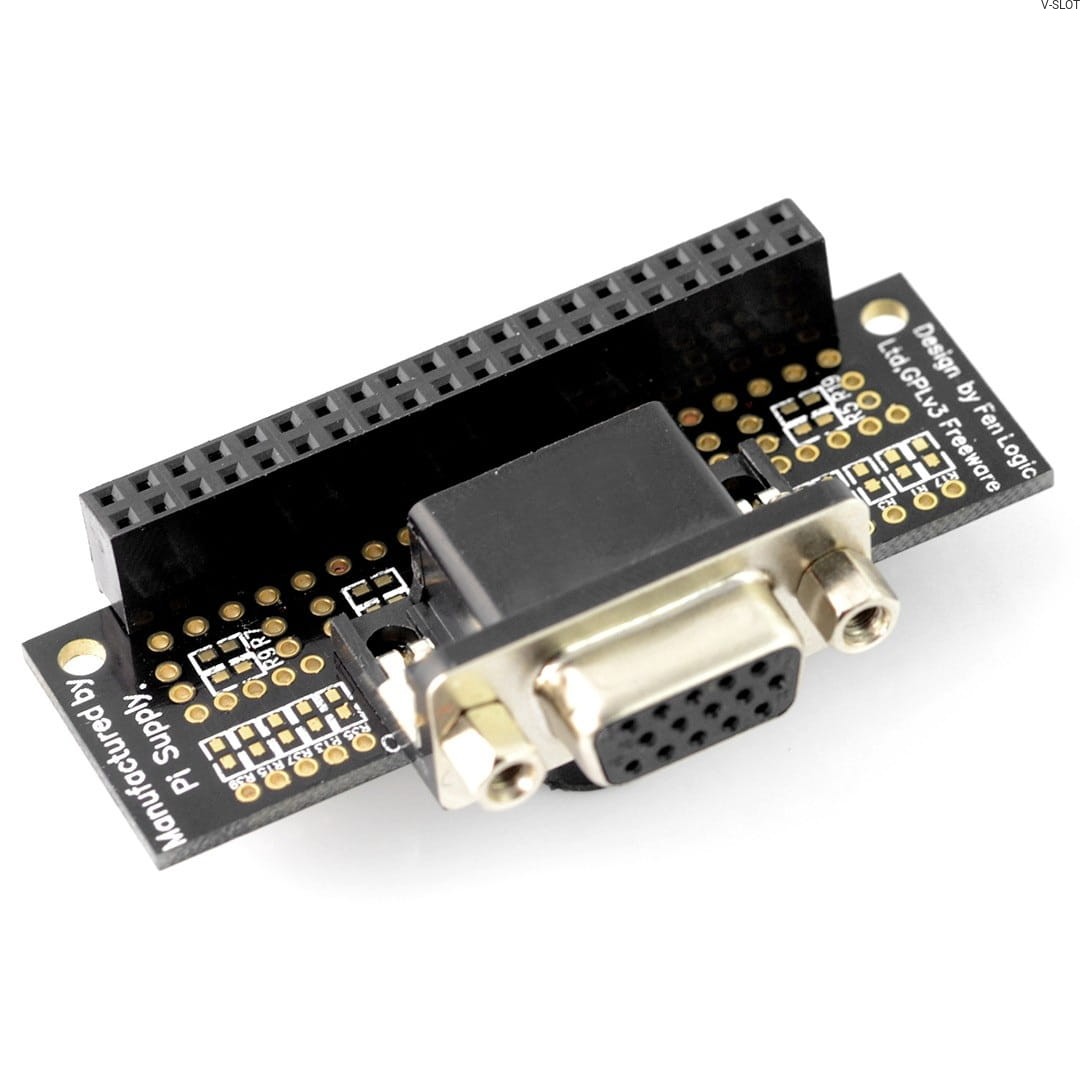

Samostatný modul umožňuje rozšířit možnosti počítače Raspberry Pi o další konektor VGA, který umožňuje zobrazovat video v rozlišení 1080p. Modul také umožňuje současné připojení dvou monitorů pomocí konektorů HDMI a VGA. Deska se montuje přímo na konektory GPIO počítače Raspberry Pi. Modul je kompatibilní s Raspberry Pi 3 / 2 / B+. Výrobce k modulu poskytuje montážní návod, který uživatelům usnadňuje instalaci.

Technické specifikace překryvného modulu

• RozlišenĂ­: max. 1080p60
• MoĹľnost pĹ™ipojenĂ­ dvou obrazovek (pod HDMI a VGA souÄŤasnÄ›)
• KompatibilnĂ­ s Raspberry Pi 3 / 2 / B+
• NĂ­zkĂ© zatĂ­ĹľenĂ­ procesoru

Sada obsahuje

• 1 x deska plošnĂ˝ch spojĹŻ Gert VGA 666
• 1 x 40pinovĂ˝ zlatĂ˝ pásek
• 1 x 15pinovĂ˝ konektor VGA
• 20 x rezistory (2 x 120 Ohm, 3 x 499 Ohm, 3 x 1k Ohm, 3 x 2k Ohm, 3 x 4k Ohm, 3 x 8k Ohm, 3 x 16k Ohm)

GPIO → převodník VGA pro Raspberry Pi

Gert VGA 666 KIT je modul určený pro starší verze minipočítače Raspberry Pi (3 / 2 / B+), který umožňuje připojení dalšího monitoru s rozlišením 1080p prostřednictvím konektoru VGA. Modul lze použít také v režimu dvou obrazovek, protože minipočítač podporuje jak HDMI, tak VGA.

Montáž modulu je velmi jednoduchá - deska se montuje přímo na konektor GPIO počítače Raspberry Pi. Pro připojení monitoru se používá klasická 15pólová zásuvka D-SUB, kompatibilní se standardem VGA, který se běžně používá u monitorů starší generace i mnoha novějších provedení. Výrobce k modulu dodává také návod k instalaci, což dále zjednodušuje proces instalace.

Princip překrytí VGA

Překrytí VGA pro Raspberry Pi využívá podobnou metodu jako projekty využívající desky Arduino k ovládání počítačových monitorů. VGA je analogový standard, takže vyžaduje převod digitálních signálů generovaných počítačem Raspberry Pi prostřednictvím pinů GPIO na analogové signály.

K tomu se používají jednoduché digitálně-analogové převodníky sestavené ze soustavy rezistorů. Správná volba hodnot těchto prvků umožňuje sčítat proudy o různých intenzitách, a generovat tak analogové průběhy dostatečně kvalitní pro zobrazení jednoduchých barevných obrázků v uspokojivé kvalitě.
