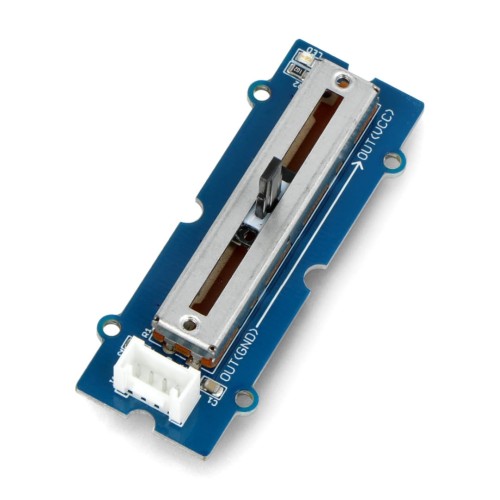

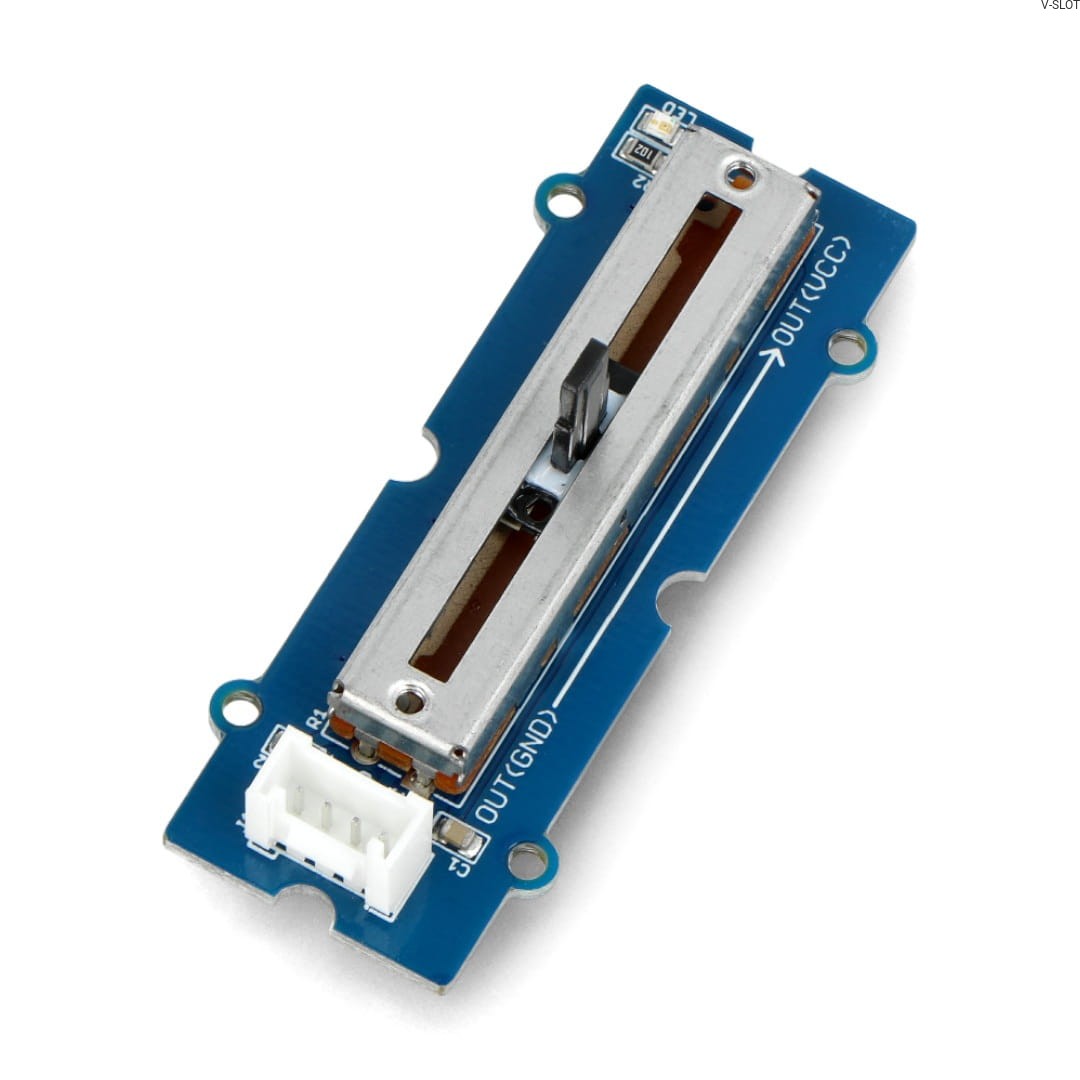

Lineární posuvný potenciometr 10 kΩ je vybaven 4kolíkovým konektorem typu Grove pro snadné připojení k jiným modulům kompatibilním s tímto standardem. Součástí dodávky je také propojovací kabel, který umožňuje bezproblémovou integraci potenciometru do překryvného modulu Base Shield v2.0.

Připojení:

• GND - uzemnÄ›nĂ­ obvodu.
• VCC - NapájecĂ­ napÄ›tĂ­ od 3,3 V do 5 V.
• LED - Umožňuje vizuálnÄ› sledovat zmÄ›ny potenciometru pomocĂ­ zelenĂ© LED diody na Base Shield v2.0.
• OUT - VĂ˝stupnĂ­ signál - analogovĂ˝.

Specifikace: - Výstupní napětí - 1,5 GHz:

• Odpor: 10 kΩ
• DĂ©lka dráhy: 3 cm
• PodporovanĂ© napÄ›tĂ­: 3,3 V aĹľ 30 V
• LineárnĂ­ charakteristika
• Osazeno 4kolĂ­kovĂ˝m konektorem Grove, rastr 2 mm
• RozmÄ›ry: 24 x 60 mm

Zde je uvedeno, co modul obsahuje:

• LineárnĂ­ potenciometr 10 kΩ, kterĂ˝ umožňuje plynulĂ© nastavenĂ­ hodnoty napÄ›tĂ­ od 0 do 5 V.
• StandardnĂ­ 4kolĂ­kovĂ˝ konektor Grove, kterĂ˝ umožňuje snadnĂ© pĹ™ipojenĂ­ k jinĂ˝m standardnĂ­m modulĹŻm Grove.
• Dva keramickĂ© kondenzátory, kterĂ© zajišťujĂ­ stabilnĂ­ napájecĂ­ a vĂ˝stupnĂ­ napÄ›tĂ­.
• LED dioda indikujĂ­cĂ­ přítomnost napájecĂ­ho napÄ›tĂ­.

Modul se vyznačuje snadnou montáží díky speciálně připraveným výřezům a montážním otvorům na desce plošných spojů. Modul lineárního potenciometru Seeedstudio Grove standard 10 kΩ je univerzálním nástrojem pro prototypování elektronických obvodů.

OstatnĂ­:

Lineární posuvný potenciometr Grove 10 kΩ má celkové rozměry 24 x 60 mm s rozsahem posuvu 30 mm. Modul je kompatibilní nejen s deskami Grove, ale i s dalšími zařízeními s napájecím napětím od 3,3 V až do 30 V.

Charakteristika potenciometru je lineární, což znamená, že výstupní napětí se mění úměrně poloze jezdce, počítáno vzhledem k počátku odporové dráhy. Napětí uprostřed dráhy je přibližně polovina napájecího napětí (VCC), zatímco krajní polohy odpovídají 0 V a VCC.
